Что такое WAN и LAN в роутере: что значат порты и для чего эти разъемы

Что такое WAN в роутере

Аббревиатура WAN расшифровывается как Wide Area Network, что дословно переводится как «Глобальная сеть». Другими словами, мы говорим об Интернете. С помощью такого подключения создается внешняя сеть, позволяющая формировать множество групп пользователей вне зависимости от их местонахождения.

Учитывая, что WAN означает на маршрутизаторе, стоит отметить его способность объединять несколько локальных сетей. С помощью этой функции вы можете оставить один «локальным» и использовать ресурсы другого (при наличии доступа).

Еще один важный вопрос — для чего нужен разъем WAN на роутере и какие функции он выполняет. К нему подключен сетевой кабель от вашего интернет-провайдера. На самом разъеме могут быть разные надписи. Чаще всего: Интернет или WAN. Для удобства идентификации вход имеет особый цвет, чаще всего синий.

Некоторые маршрутизаторы имеют два таких входа или могут быть настроены пользователем. В большинстве случаев резервные соединители предоставляются для подключения к Интернету от другого провайдера или для балансировки нагрузки.

Проще говоря, глобальная сеть на маршрутизаторе предназначена для связи между поставщиком услуг и клиентом. Таким же образом происходит обмен данными с другими удаленными компьютерами в разных штатах, городах и объектах.

Безопасность

Самый безопасный компьютер — тот, который не подключен к сети. Локальные сети более безопасны, чем WAN, только из-за характера и размера WAN. Чем больше людей вовлечено в отношения, тем больше вероятность того, что они нарушат правила. Использование правильных настроек безопасности маршрутизатора может помочь защитить компьютеры, подключенные к сети.

Что означает LAN на модеме

Не менее интересен вопрос, что означает модем LAN и в чем его отличие. Аббревиатура расшифровывается как Local Area Network или в переводе — «локальная сеть». Это означает подключение нескольких устройств к одному маршрутизатору, создание единой сетевой среды. В результате образуется группа ПК и периферийных устройств, объединенных в локальную сеть проводами, переключателями и беспроводным соединением.

Вам также необходимо знать, что означает порт LAN на модеме. Это разъем для подключения к нему периферийного оборудования. В эту группу входят компьютеры, принтеры, SIP-телефоны и другое оборудование. LAN иногда называют портом Ethernet и требует правильной настройки. В частности, для корректной работы необходимо назначить маршрутизатору IP-адрес для подключения с других ПК. Во избежание путаницы при использовании DHCP вам необходимо вручную зарезервировать IP-адреса в маршрутизаторе.

Если доступных портов LAN на маршрутизаторе недостаточно для подключения оборудования, попробуйте использовать коммутатор. Для этого сначала установите IP-адрес и сетевую маску, а затем выберите IP-адрес основного маршрутизатора (с доступом в Интернет) в качестве шлюза. При использовании коммутатора важно отключить на нем распределение IP-адресов через DHCP.

Локальная сеть также обеспечивает беспроводное соединение, которое позволяет различным устройствам, включая смартфон, подключаться к маршрутизатору. Но здесь все про Wi-Fi и это отдельная тема.

Коннект по WiFi

Для его организации нужно иметь интернет на своем компьютере и понимать, как соединить два роутера без использования кроссовера. Это не так уж и сложно. На ведомой машине отключите опцию DHCP, назначьте ей IP-адрес, не совпадающий с адресом ведущего. Установите для параметра «Беспроводной режим» значение «Повторить Режим моста».

Далее вам необходимо подключить сеть первой к сети второй: для этого установите SSID для вторичной сетки и найдите первую сетку, нажав на кнопку «Сканировать». Найдя первый SSID, вводим его с паролем и сразу же устанавливаем идентичный пароль для SSID второй сети. Теперь вы можете подключиться через Интернет с обоих маршрутизаторов.

WAN порт: база

Практически у каждого роутера есть отдельный порт на задней панели. Обычно он просто синий (и то, то не всегда). Иногда он подписан глобальной сетью или Интернетом, но может не иметь имени.

Ответ уже дан на картинке: к порту подключен провайдерский кабель. Иногда узнать об успешном подключении можно по индикатору на лицевой панели: как правильно отображается значок интернета или планеты (даже не везде).

WAN или LAN? Если подключить к WAN-порту другое домашнее устройство без специальных настроек (например, компьютер), оно не увидит локальную сеть.

Бывает, что их много и они разного цвета:

Обычно разъем WAN — это RJ-45 (самый распространенный разъем для витой пары для компьютеров). Но, кроме этого, при необходимости это может быть любой другой, например телефон RJ-11 через модем ADSL:

Правый черный разъем тоже WAN

Основная цель — подключение к Интернету

Когда у нас есть база, мы немного усложняемся.

Скорость

Скорость передачи LAN или WAN зависит от качества и возможностей передачи оборудования и кабелей.

Физически все компьютеры в локальной сети подключены к маршрутизатору (или иногда к коммутатору) — это самый быстрый способ передачи данных между компьютерами в локальной сети. Кроме того, использование современных кабелей — Cat5e и выше — обеспечит наилучшую скорость передачи данных.

На скорость WAN влияет множество факторов. Оборудование, используемое в локальных сетях, подключенных к глобальным сетям, влияет на взаимодействие с пользователем, как и тип кабеля, используемого в самой глобальной сети. Глобальные сети обычно работают медленнее, чем локальные сети, из-за того, что данные должны передаваться на большие расстояния. Например, передача данных между двумя разными штатами США происходит быстрее, чем передача данных между Лондоном и Лос-Анджелесом. Высококачественные подводные медные кабели используются для ускорения передачи данных между странами.

Проводная и беспроводная скорость

Передача данных по беспроводной сети через Wi-Fi значительно снижает скорость передачи, потому что типичная беспроводная технология имеет теоретическую максимальную скорость ниже, чем теоретическая максимальная скорость проводного соединения. 1 Беспроводные соединения также могут быть менее надежными, поскольку беспроводным сигналам могут мешать другие устройства, разделы, радиоволны и т.д., подключенные к сети.

Однако следует отметить, что в последнее время беспроводные технологии начали «догонять» проводные. Хотя проводное соединение по-прежнему является самым надежным и высокоскоростным соединением, беспроводная технология, вероятно, будет столь же удобна для обычного пользователя.

Видео про отличия разъема LAN от порта WAN

Что делать, если интернет все равно не работает?

возможно, DNS-серверы неправильно зарегистрированы в вашей операционной системе. Следуйте инструкциям ниже.

• Щелкните текущее соединение правой кнопкой мыши и выберите «Свойства» .
• Нажмите «Закрыть» и закройте окно «Сетевые подключения» .
• Установите автоматическое определение DNS-сервера и нажмите OK» .
• Нажмите сочетание клавиш Ctrl + R, введите команду ncpa.cpl и нажмите ОК» .
• Если это не поможет, вам нужно позвонить в службу поддержки и попросить о помощи.
• Выберите IP версии 4 (TCP / IPv4), затем нажмите «Свойства» .

Как увеличить количество LAN портов с помощью коммутатора?

Вам необходимо выбрать и купить коммутатор, подключить его к маршрутизатору или Mesh-системе с помощью кабеля, включить питание и подключить к коммутатору необходимые устройства, для которых на маршрутизаторе не хватало портов. Ничего не нужно настраивать. Только подключение.

Чтобы было понятно, о чем идет речь, сразу показываю схему, как все это работает.

Коммутатор просто действует как концентратор. Передает данные, полученные от роутера, на подключенные к нему устройства и наоборот.

Купил самый обычный и дешевый коммутатор TP-Link TL-SF1005D (стоимость 7 долларов). Похоже на то:

Чтобы увеличить количество портов в Mesh, просто подключите питание к коммутатору и подключите его к Mesh через сетевой кабель (на коммутаторе к любому порту). Затем свободные порты на коммутаторе можно использовать для подключения других устройств.

Все так же работает с роутером или модемом. Подключаем коммутатор к роутеру через сетевой кабель и все.

В моем случае коммутатор на 5 портов. Маршрутизатор (который я взял в качестве примера) имеет 2 порта LAN. Для подключения минус один порт на роутере и свитч. В итоге получаем один свободный порт на роутере и четыре на коммутаторе.

Рекомендации по выбору переключателя:

• Управляемый или неуправляемый? Чтобы добавить порты LAN в маршрутизатор или систему Mesh, выберите неуправляемый коммутатор. В этом случае нет смысла быть управляемым. К тому же они намного дороже.
• Скорость порта. Более дешевые модели поддерживают Fast Ethernet (10/100 Мбит / с), более дорогие Gigabit Ethernet (10/100/1000 Мбит / с). Если у вас есть маршрутизатор с гигабитными портами и вы планируете подключать устройства на скорости до 1 Гбит / с, то вам понадобится коммутатор с гигабитными портами.
• Количество портов Ethernet. Посмотрите, сколько устройств вам нужно подключить, здесь. Есть несколько моделей. Наиболее популярны для 5, 8, 10, 16 дверей. Не забывайте, что для подключения этих устройств будет использоваться 1 порт на коммутаторе и маршрутизаторе.

Это три основных момента, по которым вы можете ориентироваться при выборе переключателя.

Настройка в браузере

Чтобы начать пользоваться беспроводной сетью, вам необходимо сделать следующее:

• Откройте меню WAN. Если такой надписи нет, нужно найти Setup.
• Введите адрес точки доступа.
• Укажите тип передачи данных L2TP или PPTP.
• Авторизуйтесь на устройствах.
• Выберите «Получить DNS-адрес автоматически».
• Выберите тип шифрования (необязательно).
• Введите логин и пароль от роутера (чаще всего «админ» и «1234»).
• Найдите пароль и имя для роутера.
• Заполните все поля. Все необходимые данные оговариваются с поставщиком, иногда их можно найти в самом договоре.

Как происходит соединение между устройствами в глобальной сети

Проще говоря, за это отвечает большое количество протоколов.

Определение: протокол (в контексте глобальной сети) — это набор инструкций, который выполняет определенные задачи, необходимые для функционирования Интернета.

Например, одним из наиболее важных протоколов является IP (аббревиатура от «Интернет-протокол»).

Если вы не отправляетесь в джунгли (а в этом нет необходимости), этот протокол гарантирует доставку пакетов информации по сети.

А еще существует протокол TCP — «Протокол управления передачей», который реализует соединение между отправителем и получателем одного и того же информационного пакета.

То есть TCP создает условия для передачи, а IP напрямую передает необходимые данные.

Эти два протокола являются частью семейства TCP / IP. Он включает в себя и другие протоколы, но эти два являются наиболее важными, поэтому семейство и получило свое название.

Таких семейств существует большое количество и все они делятся на 6 классов, а именно:

• Транспортные протоколы. Они несут ответственность за передачу данных. Фактически, этот уровень включает TCP / IP. Ярким представителем этого класса (а также семейства TCP / IP, кстати,) является протокол UDP. Он отвечает за пересылку пакетов без установки специальных каналов (так проще).
• Протоколы маршрутизации. Они полностью отвечают за определение путей, по которым будет передаваться информация, то есть за адресацию данных. Они определяют самый надежный и самый короткий маршрут. Он включает ICMP («Протокол управляющих сообщений Интернета», который отправляет сообщение для проверки надежности пути перед отправкой информационных пакетов), «Протокол информации о маршрутизации» (RIP, который динамически обновляет информацию о пути) и другие.
• Протоколы сетевых адресов. Они отвечают за присвоение конкретных идентификаторов всем узлам в сети. Например, есть DNS («Система доменных имен»), которая представляет собой систему доменных имен. Это означает, что каждый сайт, сервер и другие компоненты в глобальной сети имеют уникальное имя, называемое доменом.
• Протоколы службы приложений. Это услуги, которые необходимы для удобства пользователя. Например, это включает HTTP («Протокол передачи гипертекста»), который позволяет вам получать информацию с веб-сайтов (используя схему клиент-сервер). А еще удивительным представителем является FTP («Протокол передачи файлов»), который передает файлы.
• Въездные протоколы. Они передают не информацию о пользователе, а специализированную информацию. В частности, это данные о состоянии сети, процессе маршрутизации и так далее. EGP (Exterior Gateway Protocol), который, по сути, является шлюзом, позволяющим передавать информацию из локальной сети в глобальную.
• Другой. Сюда входят протоколы, отвечающие за отправку электронной почты, использование каталогов и многое другое.

Вы наверняка где-то слышали об этих концепциях, но теперь вы понимаете, к чему они относятся и что они делают. Первые 4 класса являются основными.

Рис. 5. Классы интернет-протоколов

На самом деле это и есть глобальная сеть — Интернет. Если чего-то не понимаете, напишите об этом в комментариях.

Но здесь мы постарались объяснить все максимально простым языком.

Если у вас есть Telegram, вы можете скачать любое программное обеспечение или игру через нашего бота, перейдите по ссылке и попробуйте!

Чем отличается WAN от LAN подключения на роутере

Основное отличие заключается в назначении этих дверей. WAN — это порт для подключения к Интернету, который является внешней сетью, а LAN — это порт для подключения всех домашних устройств к единой локальной сети. Есть и другие ключевые особенности, давайте рассмотрим их:

• Покрытие сети, WAN покрывает весь мир, а LAN географически ограничена, например квартира, дом или офис.
• В локальной сети мы можем использовать сервисы для управления принтером, общие файлы, технологию DLNA. Услуги VPN, услуги маршрутизации доступны в глобальной сети.
• Скорость сети, в LAN между устройствами выше и ограничена только типом роутера, теперь стандартная скорость 1000 Мбит / с, а WAN зависит от провайдера и выбранного тарифа (от 1 Мбит / с , около 1000 Мбит / с).
• Есть порт WAN и его цвет синий, и есть несколько портов LAN, и их цвет обычно желтый.

Но есть и сходство: структура разъема порта такая же, и не имеет значения, выбран ли LAN или WAN.

Как выглядит LAN на роутере, маршрутизаторе или компьютере

Порт LAN найти несложно, он имеет прямоугольную форму, а в маршрутизаторе обычно от одного до восьми портов, и он помечен как «LAN» или «LAN1», «LAN2» . или даже просто цифры «1», «2» и так далее, обычно в ПК есть разъем.

Порты LAN на роутерах TP-link

В чем разница

Зная специфику терминов, для чего предназначены порт LAN и порт WAN на роутере и что они собой представляют, можно сделать вывод о разнице технологий. Выделим основные отличия:

• Деловое свидание, встреча. WAN представляет собой несколько локальных сетей, а также отдельные ПК, независимо от их местонахождения. После подключения пользователи могут взаимодействовать друг с другом, соблюдая установленные ограничения (чаще всего — скорость передачи данных). Интересно, что Интернет — самая популярная, но не единственная глобальная сеть на сегодняшний день. LAN, в отличие от WAN, представляет собой локальную или внутреннюю сеть, включающую множество устройств. Все они находятся в непосредственной близости, и соединение осуществляется с помощью проводных или беспроводных технологий.

Проще говоря, WAN в маршрутизаторе используется для подключения кабеля от провайдера, а LAN используется для подключения «домашних» устройств к маршрутизатору.

• Количество подключенных пользователей. Несколько пользователей могут подключаться к локальной сети в маршрутизаторе. В частности, любой ПК, ноутбук, телефон или другое устройство может быть частью локальной сети. Для сравнения: в WAN меньше узлов. Например, в бизнесе используются всего два узла — маршрутизатор удаленного управления и главный офис.
• Тип доступных услуг. Например, на узлах «локалки» чаще используются службы доступа к принтерам и файлам. В случае глобальной сети на маршрутизаторах используются маршрутизация, VPN и другие службы.
• Тип топологии. При создании ЛВС часто используется прямой тип. Для сравнения: WAN использует смешанный иерархический тип.
• Измерение. Сети ЛВС могут охватывать территорию до нескольких километров, а их участники соединяются с помощью кабелей с высокой пропускной способностью. Как правило, локальная сетка формируется в любом объекте или в группе смежных построек. Что касается WAN, то здесь территория не ограничена, но все те же кабельные линии используются для организации с высокой скоростью передачи данных.
• Протоколы. На уровне канала передачи данных используется несколько протоколов. В частности, в маршрутизаторе для локальной сети используются 802.11 и Ethernet. В случае WAN используются HDLC, PPP, Frame Relay.

важно учитывать, что основное различие между глобальной сетью и локальной сетью заключается в канале передачи данных и физических уровнях. Если говорить о внешнем виде сети, то здесь, как правило, нет никаких отличий. На этом уровне человек может использовать тот же протокол IPv4, что и локальная сеть.

Разные способы соединения двух роутеров в одной сети

Два маршрутизатора в одной сети подключаются в случаях, когда стандартного диапазона Wi-Fi не хватает. Если, например, у вас двухэтажный дом или большая квартира, зоны покрытия часто не хватает, поэтому в некоторых комнатах нельзя пользоваться Интернетом. Простая покупка лучшего устройства не так эффективна, как добавление еще одной точки доступа в той же сети.

Роутеры подключаются кабелем, но по-разному

вы можете подключить два маршрутизатора с помощью кабеля или по беспроводной сети через соединение Wi-Fi. Рассматриваем все варианты по очереди.

Что нужно сделать вначале?

Вот небольшой список действий, необходимых для успешной установки и оптимального функционирования итоговой сети:

• Проверьте, поддерживает ли основной маршрутизатор режим моста).
• Получите адекватную длину кроссовера».
• Сбросьте настройки ведомого роутера до заводских.
• Назначьте первый и второй роутеры. То есть решить, какое из устройств будет ведущим, а какое ведомым.

В качестве основного маршрутизатора следует назначить более мощное устройство. На протяжении всей презентации мы будем предполагать, что это именно то, что вы сделали. Также предположим, что основной маршрутизатор уже подключен к ПК и сети провайдера и также настроен правильно. Тестировать роутер по второму пункту можно с помощью утилиты «DD-WRT» — она ​​не только тестирует WiFi роутер, но и активирует требуемый режим для устройств, которые по умолчанию его не поддерживают.

вы можете выполнить сброс, используя кнопку на задней панели подчиненного маршрутизатора. Обычно эта кнопка помечена как «Сброс». Кроссовер — это кабель, который соединяет маршрутизатор с маршрутизатором, так что два маршрутизатора могут быть подключены последовательно с помощью одного кабеля. Перекрестные кабели устроены особым образом, поэтому, если у вас нет возможности обжать кабель, то лучше покупать кроссовер у любого поставщика компьютерных компонентов.

Индикация

На каждом из портов WAN и LAN есть два светодиода, которые могут указывать, есть ли связь — если отвечающее устройство подключено, скорость подключения, обычно:

• Зеленый — 1 Гбит / с
• Выкл. — 10 Мбит / с
• Желтый — 100 Мбит / с

Индикаторы могут мигать во время связи.

Некоторые устройства могут вообще не иметь желтого светодиода. Его можно настроить так, чтобы индикатор загорался зеленым только в случае соединения 1 Гбит / с, а правый индикатор загорался при передаче пакета данных.

Кроме индикаторов на разъеме, на корпусе часто делаются индикаторы, для WAN обычно изображается как планета, для LAN — как компьютер. Если все в порядке, он либо горит, либо мигает зеленым.

• Сеть WAN и порт WAN на маршрутизаторе: теория и практика от Botan




Если у вас есть широкополосное соединение, обеспечиваемое кабельным модемом, и вы хотите использовать TD-W 8960N только в качестве беспроводного маршрутизатора, вы можете настроить порты LAN для работы в качестве портов WAN. Для этого следуйте приведенным ниже инструкциям.

В следующей конфигурации возьмем в качестве примера порт LAN №1.

Часть 1 Настройте физическое соединение и перейдите на страницу устройства TD-W8960N .

Шаг 1 Подключите компьютер к порту 2/3/4 и включите TD-W 8960N .

Шаг 2 Откройте веб-браузер на своем компьютере и введите IP-адрес TD-W8960N (по умолчанию 192.168.1.1) в адресной строке. Нажмите Enter .

Шаг 3 Введите имя пользователя и пароль на странице входа в систему, по умолчанию оба являются admin, нажмите OK, чтобы перейти на страницу управления.

Часть 2 Включите виртуальные порты на странице устройства TD-W 8960N.

Шаг 4 Щелкните Advanced Setup -> LAN Ports. Выберите «Включить виртуальные порты в локальной сети» (1–4), нажмите «Сохранить / Применить).

Часть 3 Настройка интерфейса ETH WAN

Шаг 5 Нажмите Advanced Setup -> Level 2 Interface -> ETH Interface, нажмите Add).

Выберите Port ETH — eth 0.5 / LAN 1, установите флажок Default Mode, нажмите Apply / Save).

Часть 4 Настройка службы WAN .

Шаг 6 Нажмите «Расширенная настройка» -> «Служба WAN», затем нажмите «Удалить все следующие интерфейсы.

Нажмите кнопку «Добавить

Нажмите «Далее).

Установите флажок «IP over Ethernet» и нажмите «Далее).

Примечание. Этот режим означает, что порт LAN TD-W 8960N получит динамический IP-адрес через кабельный модем или другое соединение.

Нажмите «Далее).

Установите флажок Включить NAT, нажмите Далее).

Всегда нажимайте Далее, а затем Применить / Сохранить

Часть 5 Клонируйте MAC-адрес и перезагрузитесь.

Если вы хотите настроить TD — W8960N для работы с кабельным модемом, убедитесь, что вы используете тот же компьютер, который подключен к кабельному модему. Это необходимо, поскольку некоторые интернет-провайдеры регистрируют MAC-адрес вашего компьютера, поэтому вам необходимо клонировать MAC-адрес с вашего компьютера на TD-W8960N .

Шаг 7 Нажмите Advanced Setup -> Clone MAC, выберите eth 0.5 и нажмите Clone).

Нажмите Применить / Сохранить).

Шаг 8 Нажмите «Управление» -> «Перезагрузить», затем нажмите кнопку «Перезагрузить).

Часть 6 Настройте физическое соединение между кабельным модемом и TD-W 8960 N .

Шаг 9 Подключите кабельный модем к порту 1 и включите его.

Шаг 10 Нажмите Информация об устройстве -> WAN. Если вы видите, что TD-W8960N уже имеет IP-адрес от вашего модема, это означает, что установка была успешно завершена и у вас есть доступ в Интернет.

Как настроить и использовать роутер в качестве коммутатора?

Сделать свитч (свитч) можно практически с любого роутера. Для этого вам необходимо изменить некоторые настройки роутера (который мы будем использовать в качестве переключателя) и правильно подключить его к основному роутеру. Настройки, о которых я расскажу позже в статье, есть на каждом роутере. Их название и расположение могут отличаться. Покажу на примере роутера TP-Link.

1. Я настоятельно рекомендую выполнить сброс к заводским настройкам (сброс) на маршрутизаторе, который мы будем настраивать как коммутатор.
2. Подключаемся к роутеру и открываем его настройки. Чаще всего вы можете получить доступ к настройкам через браузер в адресах 192.168.1.1 (инструкции здесь) или 192.168.0.1 (инструкции здесь).
3. Отключите межсетевой экран (firewall) .
4. Отключите сеть Wi-Fi. Чтобы роутер, который будет работать как свитч, не раздает Wi-Fi. Если вы хотите, чтобы второй маршрутизатор распределял беспроводную сеть, вы можете оставить его включенным. При этом порты LAN будут работать и разводить Интернет.
5. Измените IP-адрес вашего роутера. Вам необходимо изменить IP-адрес LAN, чтобы не было конфликтов адресов. Просто измените последнюю цифру и сохраните настройки. Маршрутизатор перезагрузится.После перезагрузки нужно вернуться к настройкам, используя заданный IP-адрес.
6. Последний шаг — отключить DHCP-сервер. Отключите его и сохраните настройки.
7. Перезагрузите роутер. Лучше всего это сделать через веб-интерфейс. В настройках есть отдельный раздел или кнопка для перезагрузки роутера.

После настройки нужно подключиться. Подключаем роутер к другому роутеру или к системе Wi-Fi Mesh с помощью сетевого кабеля. На роутере, который будет выступать в роли коммутатора, подключаем кабель к одному из портов LAN. Схема подключения — LAN-LAN.

Все проверил, все работает нормально. В случае использования переключателя все намного проще, подключено и готово. Если вы решите использовать свой старый маршрутизатор в качестве коммутатора, вам придется повозиться с настройками. Но в процессе работы особой разницы нет. Используя обычный маршрутизатор, также можно увеличить количество портов как на другом маршрутизаторе, так и в модуле Mesh системы.

Теоретическая страничка

Следовательно, LAN означает локальную сеть. Это действительно означает .

Проще говоря, LAN — это серия соединенных между собой компьютеров и других устройств, которые могут подключаться к сети.

И соединяются они между собой кабелями или при помощи. На рисунке 1 вы можете увидеть довольно яркий пример локальной сети.

Как видите, здесь основным элементом сети является маршрутизатор, подключенный к Интернету (WAN). Запомните эту аббревиатуру, о ней поговорим позже.

А пока давайте взглянем на диаграмму, показанную выше. На нем числами обозначены сегменты сети, а именно:

DVD плеер подключен к роутеру кабелем. Для этого в роутере есть специальные разъемы LAN, которые обычно отмечены желтым цветом. В большинстве случаев таких разъемов 4.

Как мы уже говорили выше, разъем LAN используется для подключения к роутеру с помощью кабеля.

Как видите, в этой модели все стандартно — 4 разъема LAN, но есть еще один и он уже отличается синим цветом.

По сути, это WAN (помните, мы упоминали, что эту концепцию нужно запомнить?). Чтобы более точно понять, что такое LAN, можно сравнить ее с этой же WAN.

Между прочим: И LAN, и WAN подключаются через самый распространенный кабель с наконечником RJ45, показанный на рисунке Выше мы сказали, что, например, сегмент 3 на рисунке 1, то есть DVD-плеер, подключен к маршрутизатору с использование кабеля. Этот кабель представляет собой обычную витую пару с кабельными наконечниками RJ45 с обеих сторон. Это так просто!

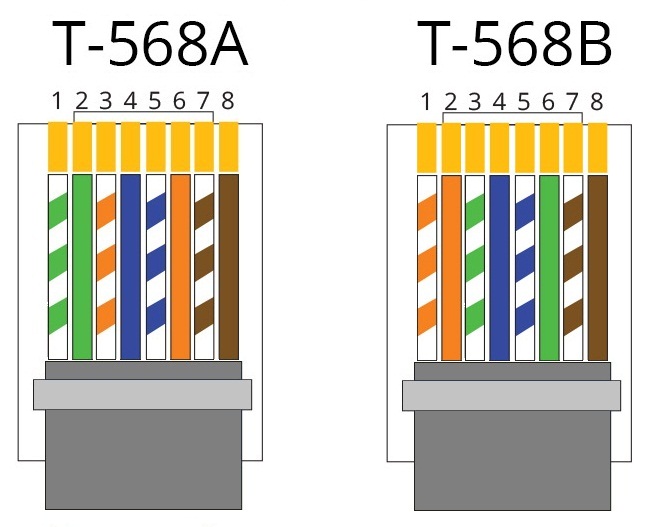

Распиновка

Распиновка кабеля LAN или WAN

Каждая прядь состоит из четырех пар, состоящих из цвета одного тона и полосы цвет + белая одного цвета в одной паре. В дата-кабеле RJ-45 четыре пары проводов, на сегодняшний день существует два стандарта: T -568A и T -568B. С четырьмя парами проводов (оранжевым и зеленым) Ethernet 10 BASE T / 100 BASE T использует только две пары: оранжевый и. И синий, и коричневый могут использоваться в качестве второй линии Ethernet или для телефонной связи. Две распиновки используются для создания кроссового или прямого кабеля (T-571A или T-571B на одном конце и T-571B на другом).

Работа в обозревателе

Также для настройки порта WAN введите имя пользователя и пароль. Это действие откроет доступ к возможности настройки параметров роутера. Откройте меню WAN. В некоторых случаях это может называться Интернет или Настройка. Заполняем предложенную таблицу. Выбираем тип протокола передачи данных, например PPTP или L2TP. Указываем тип шифрования, если данная функция поддерживается выбранным провайдером. Введите IP-адрес точки доступа или Интернет-сервера. Заполняем поле «Логин», а также «Пароль». Данные предоставлены провайдером. Установите флажок рядом с пунктом, касающимся автоматического получения адреса DNS-сервера. Если вам нужно ввести статический IP-адрес для маршрутизатора, заполните столбец Статический IP-адрес.

Устройства ASUS, TP-Link, D-Link

Как вы понимаете, в некоторых веб-интерфейсах необходимо указывать порт LAN, предназначенный для приставки. Затем он используется как порт WAN. В самых современных интерфейсах все организовано «честно»: здесь мы просто выбираем, к какому из разъемов подключен кабель провайдера. Но иногда оба этих варианта отсутствуют. Это почти всегда связано с тем, что в наборе микросхем всего два контроллера Ethernet. В общем, лучше всего начинать ремонт с поиска информации о чипсете.

D-Link: объединяем порты 4, 5

В интерфейсе роутеров D-Link все аппаратные порты отмечены цифрой. Нам нужно создать переключатель, который объединяет два элемента: четвертый и пятый. Для этого во вкладке «Подключения» сначала удалите WAN-соединение:

Как удалить активное соединение

Все дальнейшие действия производятся на другой вкладке «Дополнительно» -> «VLAN».

Затем, открыв страницу «VLAN», вы увидите два списка. Нам нужно переставить интерфейсы так, как мы хотим:

Щелкните прямоугольник «lan», выберите строку «port4», нажмите кнопку «Удалить порт» и сохраните изменения.

Удалите «Port4» из «lan»

Добавить «порт4» в «wan»

Осталось найти в открывшейся вкладке список «Дверь», выбрать в нем «door4» и сохранить изменения. После нажатия на кнопку «Сохранить» вверху, вы можете перенастроить WAN-соединение во вкладке «Подключения» (нажмите «Добавить»).

Мы посмотрели, как в одном коммутаторе совмещены разъемы WAN и LAN4. Однако на домашней странице можно было выбрать «Мастер IPTV», чтобы указать, какой из портов используется для декодера STB.

Подключаем STB, интерфейс ASUS

На устройствах ASUS можно указать, что будет использоваться для подключения приставки. Следовательно, вы можете превратить пару портов, включая WAN, в коммутатор. Если интерфейс содержит элемент с надписью «IPTV», вы должны использовать это:

«Дополнительные настройки» -> «WAN» -> «IPTV»

«Дополнительные настройки» -> «WAN» -> «Интернет»

Список, в котором нарисована стрелка, — это то, что нам нужно. Указывает на один из разъемов.

Учтите, что нет смысла открывать опции Интернета, если в вашем случае есть вкладка «IPTV».

То есть список «Выберите порт STB…» никогда не дублируется. Но может и вовсе отсутствовать. В чем причина, мы рассмотрели.

Роутеры TP-Link: включаем свитч

Жил-был роутер TP-Link модели TL-WR340GD ревизия 3.1. После того как сгорел разъем WAN, прошивка обновилась. Его версия с номером V3_110701, как выяснилось, содержит пункт меню «Мост». Перейдя на эту вкладку, вы можете найти это:

Принудительное создание коммутатора WAN-LAN 4

Очевидно четвертый порт был указан так, чтобы не занимать много разъемов и после сохранения настроек устройство было успешно подключено к провайдеру.

Всем известно, что интерфейс роутеров TP-Link, независимо от модели, о которой мы говорим, всегда выглядит одинаково.

Это означает, что вам нужно искать пункт «Мост» в меню «Сеть» и, если он есть, использовать возможности роутера. При отсутствии указанной вкладки программное обеспечение можно обновить, но не факт появления новой опции. В принципе, не все устройства могут работать с резервным разъемом. Об этом мы уже говорили.

Как соединить два роутера в одну сеть через кабель

Итак, у нас в руках два беспроводных маршрутизатора, и нам нужно подключиться друг к другу, чтобы физически получить локальную сеть. При этом просто так соединить два устройства сетевым кабелем не получится — без дополнительной настройки схема не заработает. Перед тем как произвести эту настройку, нужно определиться со схемой подключения. Тут всего две схемы. Первый — LAN-LAN, то есть маршрутизаторы необходимо подключать через порты LAN. Это самый простой и доступный вариант кабельного подключения, который подойдет в большинстве случаев. Вторая диаграмма — это LAN-WAN, где порт LAN первого устройства подключается к WAN, а затем — к второму. Более редкий случай, когда необходимо разделить физическую сеть на несколько логических сетей. Рассмотрим подробно каждую схему.

Не хватает LAN портов на роутере или Wi-Fi Mesh системе. Что делать?

В этой статье я расскажу и покажу, что делать в ситуации, когда у вашего маршрутизатора, модема или системы Mesh Wi-Fi недостаточно портов LAN для подключения других устройств. Я давно хотел написать эту статью, но чтобы показать все на реальном примере, мне понадобилось устройство, которое я наконец купил и теперь могу подготовить эту небольшую инструкцию.

Большинство маршрутизаторов и модемов имеют четыре порта LAN. Но есть модели всего с тремя или даже двумя портами LAN. Когда вам нужно подключить к роутеру компьютер, несколько телевизоров, игру или смарт-консоль через кабель, даже этих четырех портов будет недостаточно. И тогда возникает необходимость увеличить количество LAN-портов на роутере.

С системами Wi-Fi Mesh ситуация еще хуже. Мне неоднократно приходили вопросы типа: «Что мне делать, в системе Mesh недостаточно портов?» Дело в том, что модули Mesh обычно оснащены только двумя портами Ethernet. А на основном модуле (к которому подключен интернет) свободным остается только один порт. А если вы решили соединять модули между собой кабелем, то на основном модуле вообще не будет свободных портов, а на других модулях будет порт для подключения некоторых устройств к Интернету через кабель.

Вы можете увеличить количество LAN-портов как на маршрутизаторе или модеме, так и в системе Mesh Wi-Fi. Для этого нам понадобится отдельное и недорогое устройство, называемое переключателем. Это переключатель (это тоже самое). Вы также можете использовать другой маршрутизатор в качестве коммутатора (возможно, у вас есть старый маршрутизатор). Эта инструкция подходит для любого роутера, модема, Mesh-системы. Мы рассмотрим два основных решения:

1. С помощью переключателя (переключателя). Расскажу вкратце, что это за устройство, какое выбрать, как все подключить и решить проблему с отсутствием LAN-портов.
2. Используя обычный роутер. После изменения некоторых настроек роутера его можно использовать как переключатель. Это позволит нам подключить больше устройств к сети с помощью сетевого кабеля.

Как правильно подключить роутер к интернету через роутер

Практически каждый знает, как подключить компьютер к роутеру. Однако бывает, что одного роутера недостаточно. Причин тому множество: недостаточная зона покрытия, слишком мало разъемов LAN для подключения всех доступных абонентов и так далее. Такая схема соединения двух и более устройств становится актуальной для выполнения определенных технических требований.

В нашем посте мы подробно рассмотрим два наиболее практичных способа подключения маршрутизатора к Интернету через маршрутизатор. Один из этих методов подключения называется «LAN-to-WAN», а другой — «LAN-to-LAN». Чем эти типы подключений отличаются друг от друга?

• Метод LAN-to-LAN позволяет увеличить емкость абонентской линии, то есть количество возможных подключений. Связь между устройствами такова, что можно передавать файлы и совместно использовать другие физические ресурсы.
• Метод WAN-to-LAN — это технология создания вторичной локальной сети на основе исходной сетки WiFi. Вторичная сеть может быть настроена независимо от первичной (можно настроить DNS и т.д.), Что, во-первых, повышает ее безопасность, а во-вторых, организует такие услуги, как «родительский контроль». Второй метод также имеет недостатки: совместное использование ресурсов и передача файлов невозможны.


  Помимо этих двух, есть еще третий вариант: подключение через Wi-Fi. Рассмотрим эту схему в конце. Теперь поговорим о некоторых необходимых приготовлениях.
