Самодельные антенны для усиления сигнала интернета для 3G

В каких случаях целесообразно использовать антенну для модема

Находясь в сельской местности или живя за городом, вдали от вышки связи, высока вероятность того, что ваш дом окажется в зоне с плохим покрытием сети. Из-за этого скорость интернета в таких местах оставляет желать лучшего. Для решения этой проблемы можно использовать специальное устройство — антенну, с помощью которой можно усилить входящий сигнал. Нет необходимости идти в магазин и покупать дорогостоящее оборудование, антенну для модема своими руками изготовить не так уж и сложно, если следовать простой инструкции.

Примечание! Если у вас проблемы со скоростью интернета при хорошем сигнале, изготовление такого устройства никак не улучшит вашу ситуацию. Скорее всего, проблема заключается в том, что базовая станция оператора перегружена запросами от множества пользователей, а оборудование не рассчитано на такое количество абонентов. В этом случае лучшим решением будет смена оператора, иначе вам придется перенастроить антенну на другой вышке той же компании.

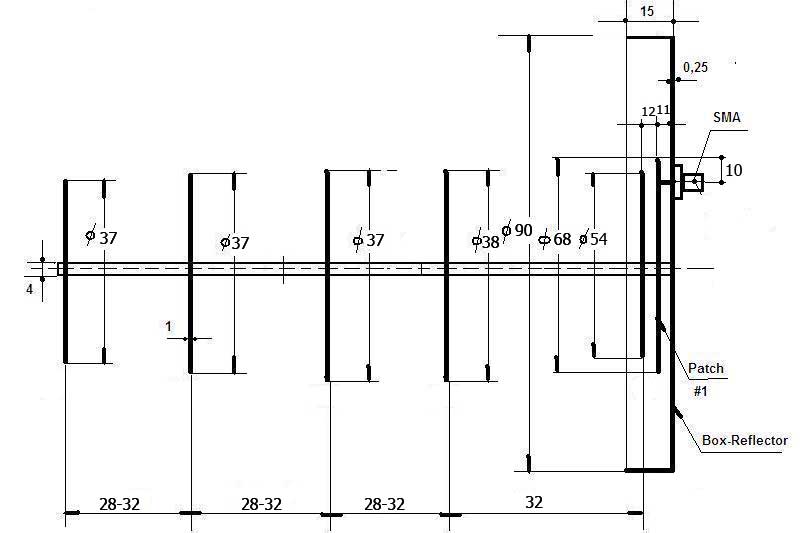

Сборка 3G- антенны для 2100 МГц

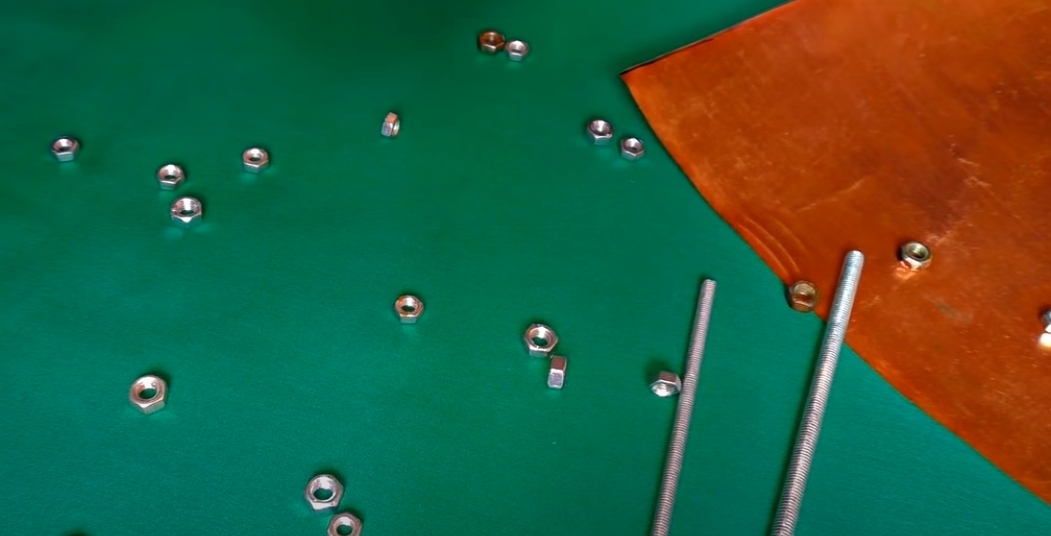

Для сборки вам понадобятся:

• Отвертка со сверлами
• 12 гаек на диаметр штанги

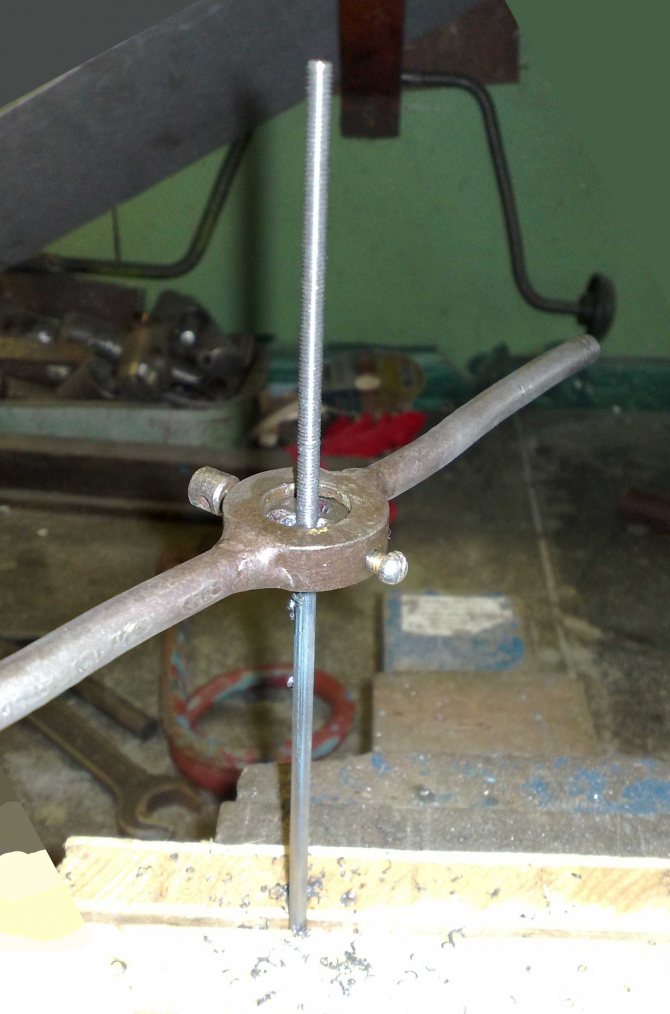

• стержень М6-М10 с резьбой не менее 45 см
• Коаксиальный кабель — 2 штуки по 10 метров
• медный лист толщиной 0,3-0,5 мм
• Ножницы
• Адаптер пигтейл — 2 шт
• Сварщик со сваркой
• Разъемы для ТВ — 2 шт
• Плоскогубцы

Вам также понадобятся точная линейка, маркер и лента.

Шаг №1 – подготовка элементов для антенны

1

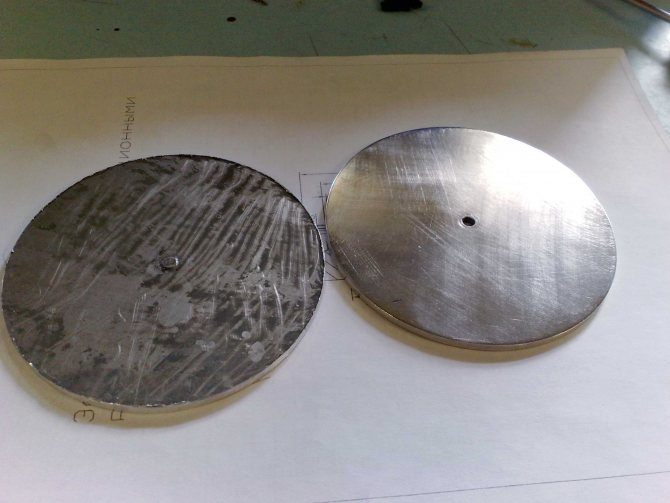

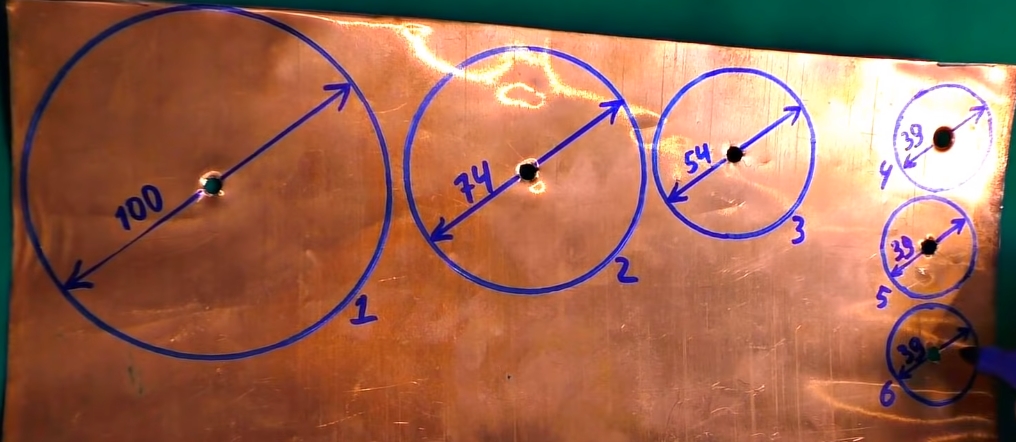

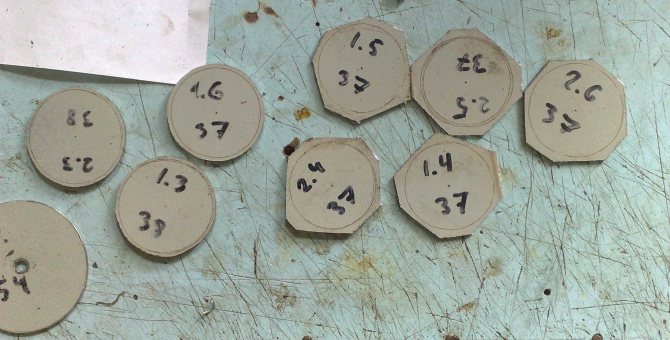

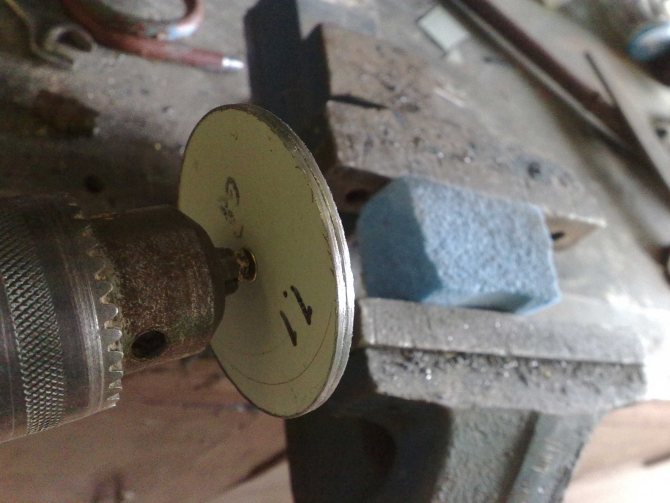

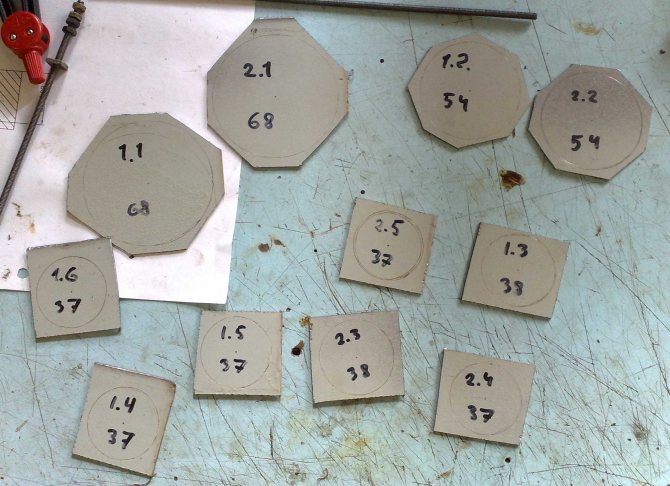

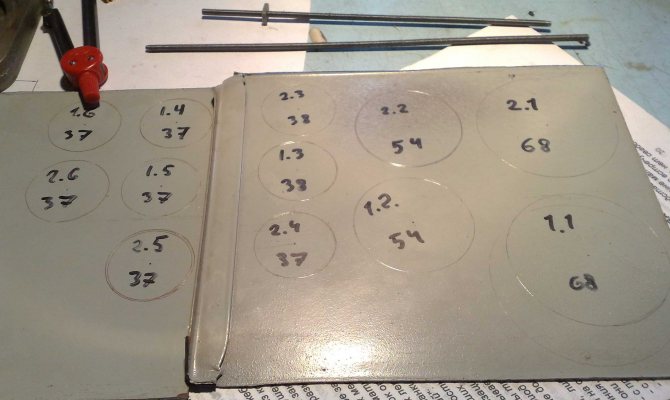

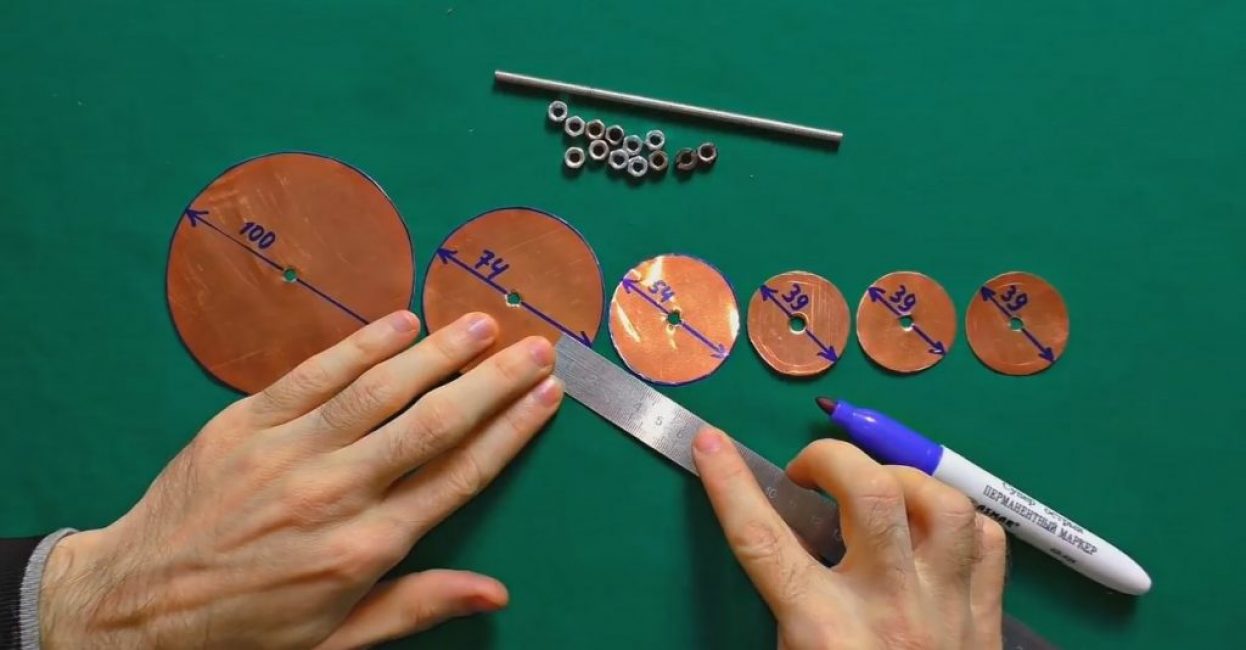

Чтобы точно вырезать круги правильной геометрической формы, вы должны сначала отцентрировать деталь, например, просверлить центры кругов и отметить их циркулем.

2

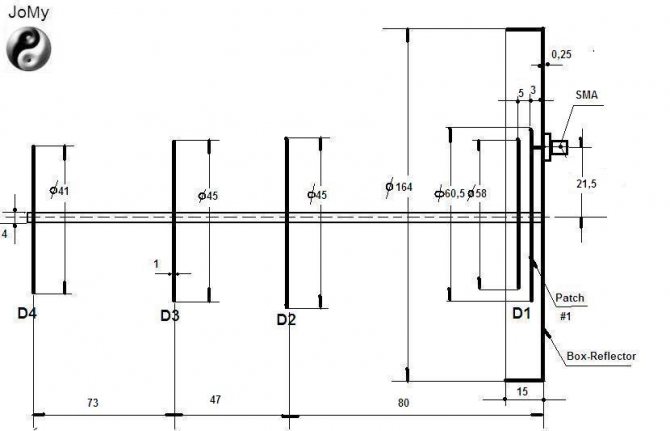

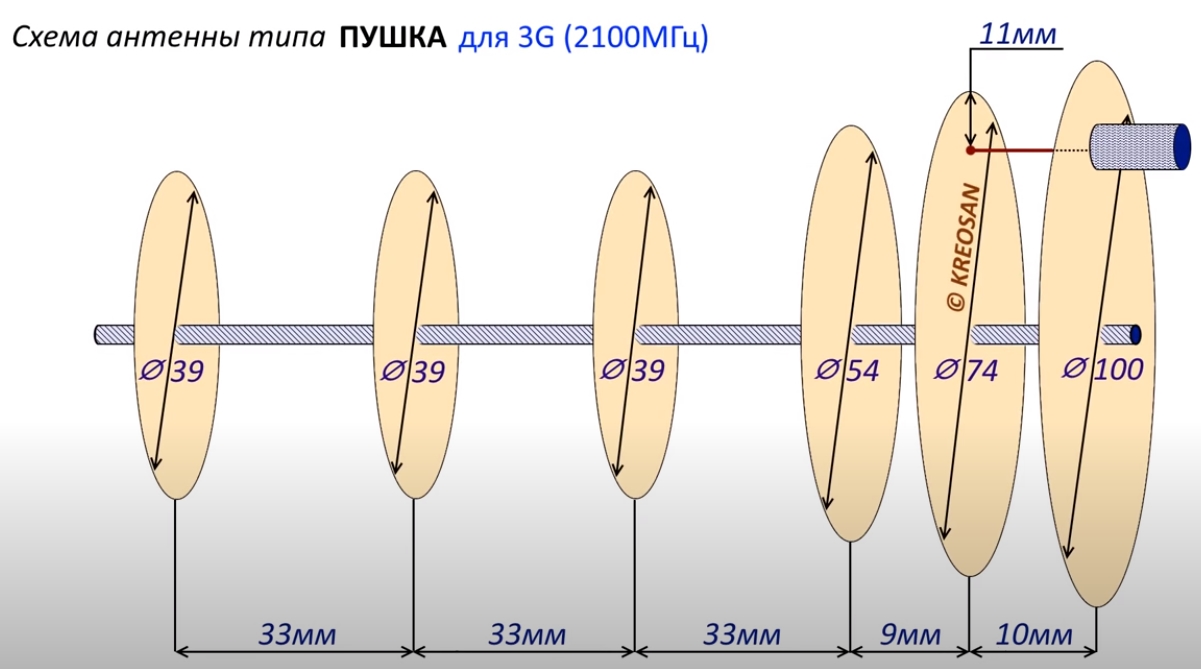

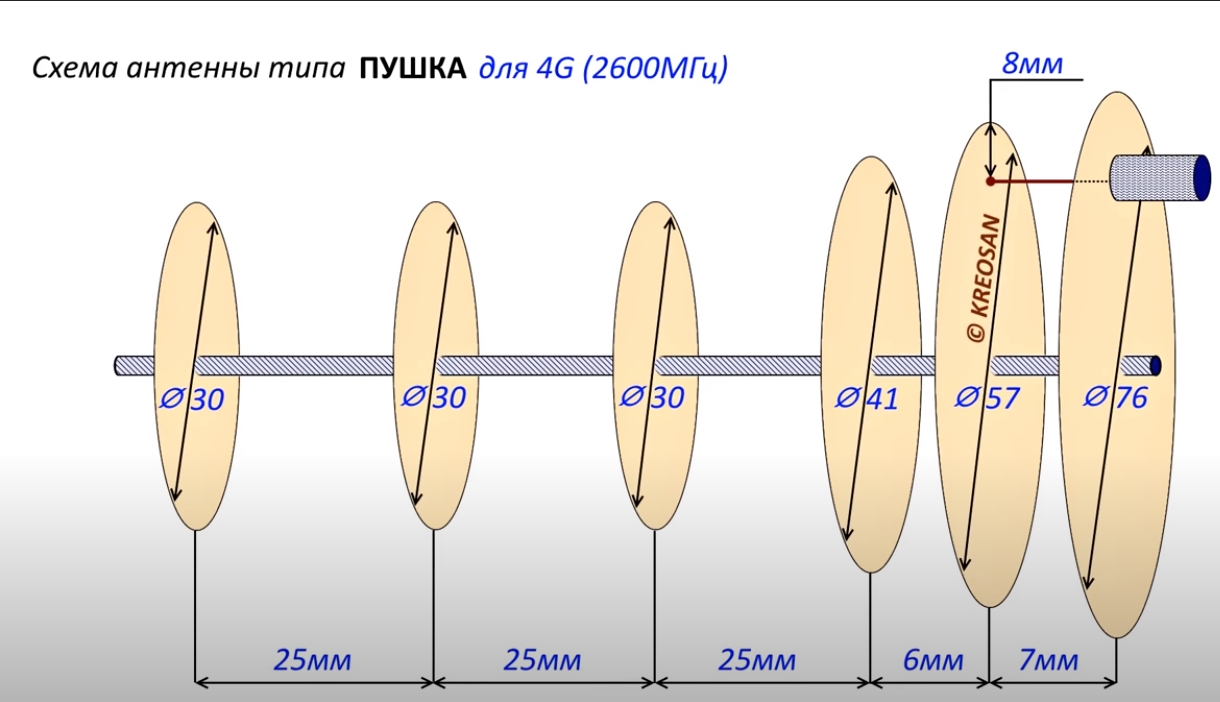

Медную фольгу хорошо разрезать обычными ножницами. Размеры берем по схеме на фото ниже.

Точность с погрешностью не более 1 мм

3

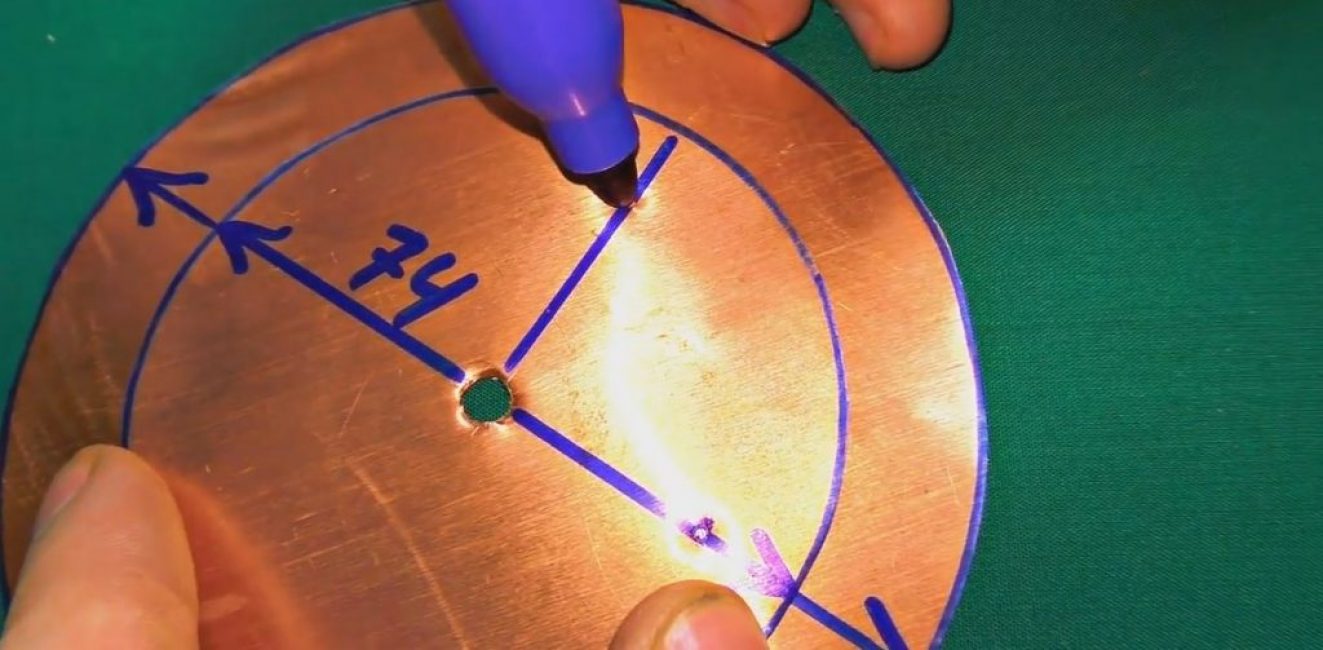

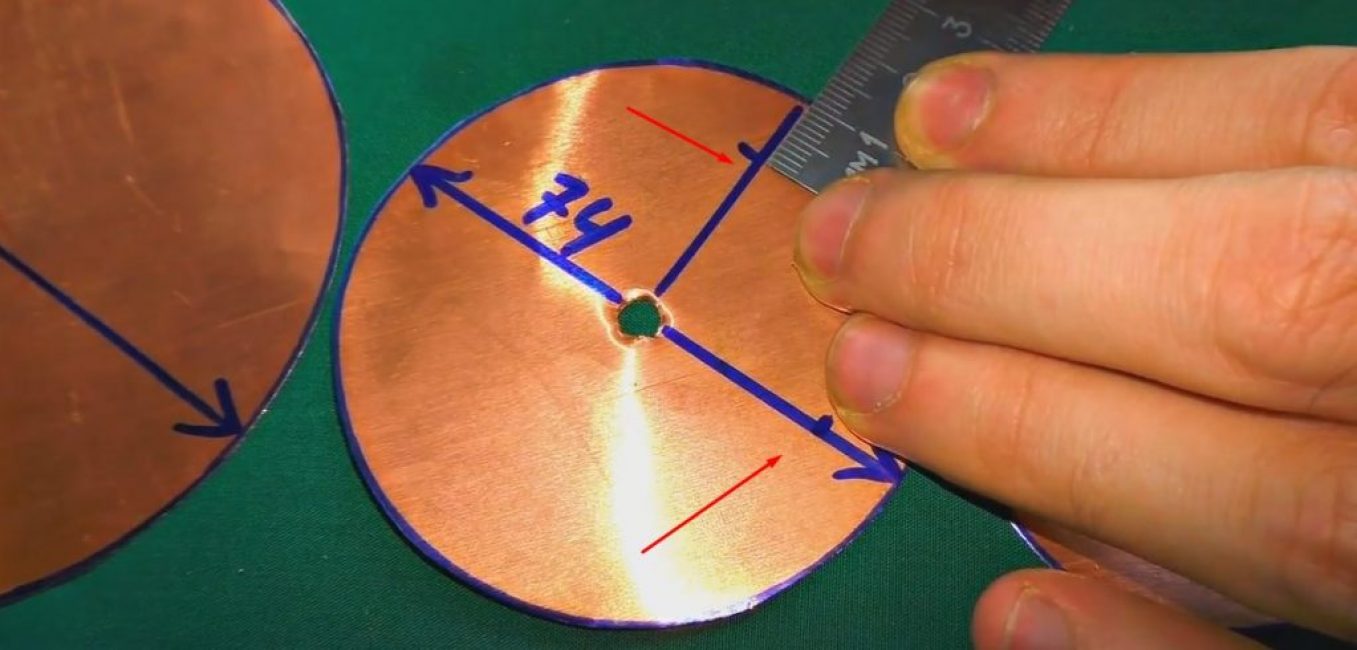

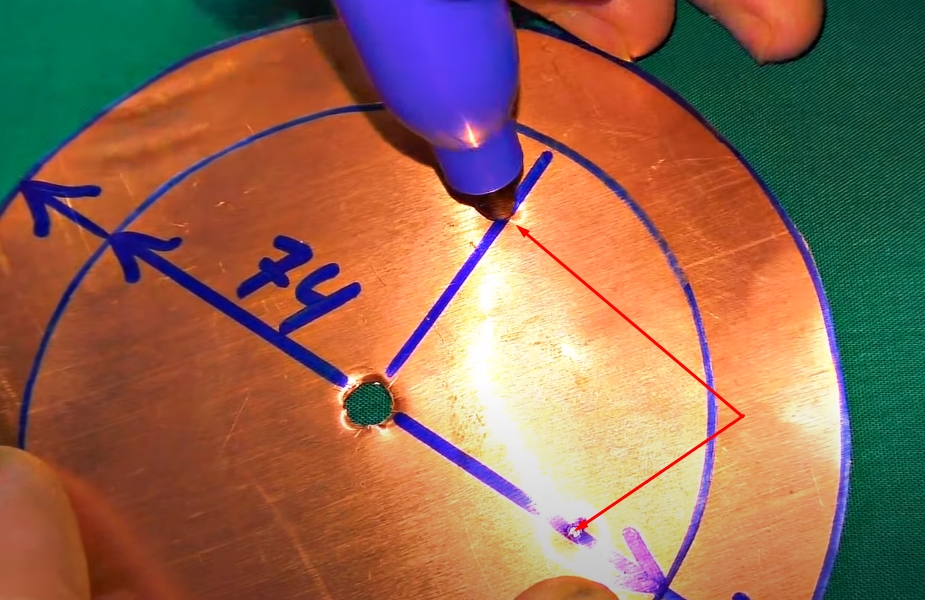

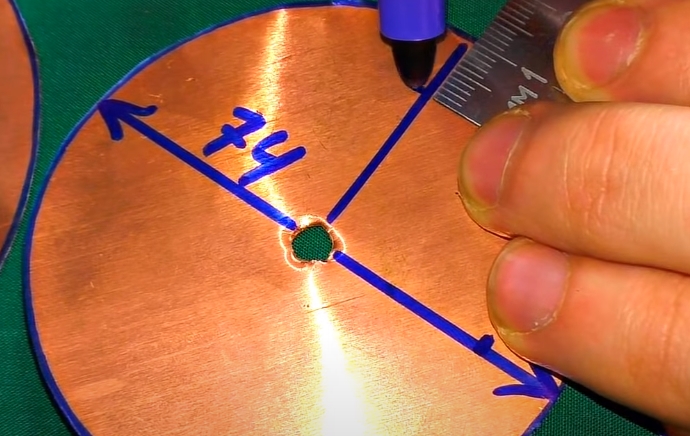

Далее размечаем точки подключения антенны коаксиальными кабелями. Для этого отмечаем предпоследний круг R74 — от круга отступаем 11 мм. Такие знаки необходимо делать по 2 штуки, при этом располагать их строго перпендикулярно по радиусу.

11мм — 2 шт., Строго перпендикулярно по радиусу

4

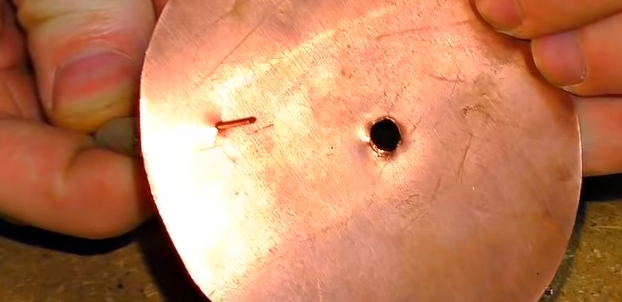

Отверткой просверливаем в окружности R74 отверстия под центральную жилу коаксиального кабеля (2 мм). Затем этот кружок накладываем на круг R100 и через отверстия маркером размечаем отверстия для держателя ТВ-кабеля.

Разметку на месте сделать проще

5

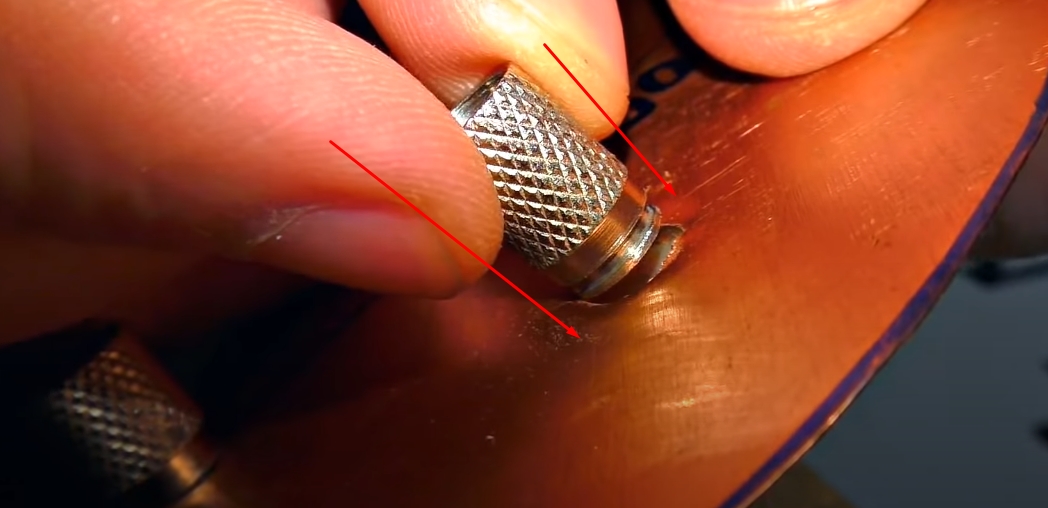

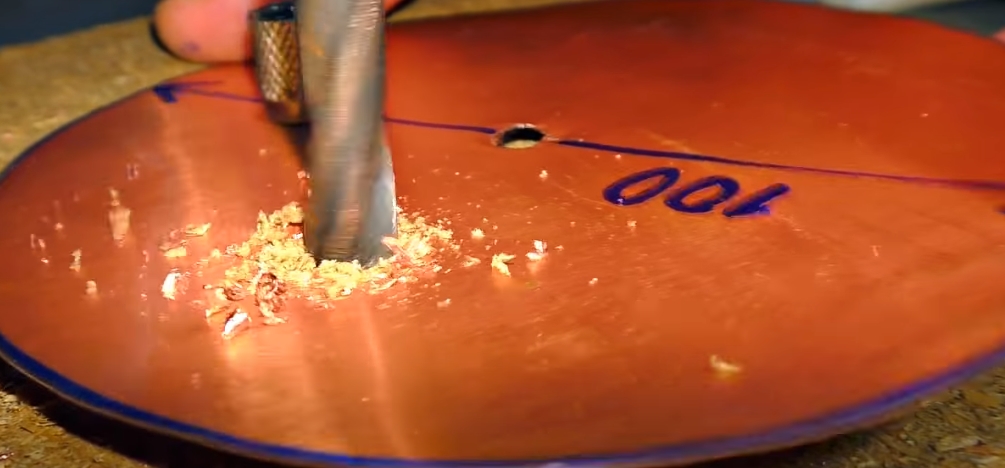

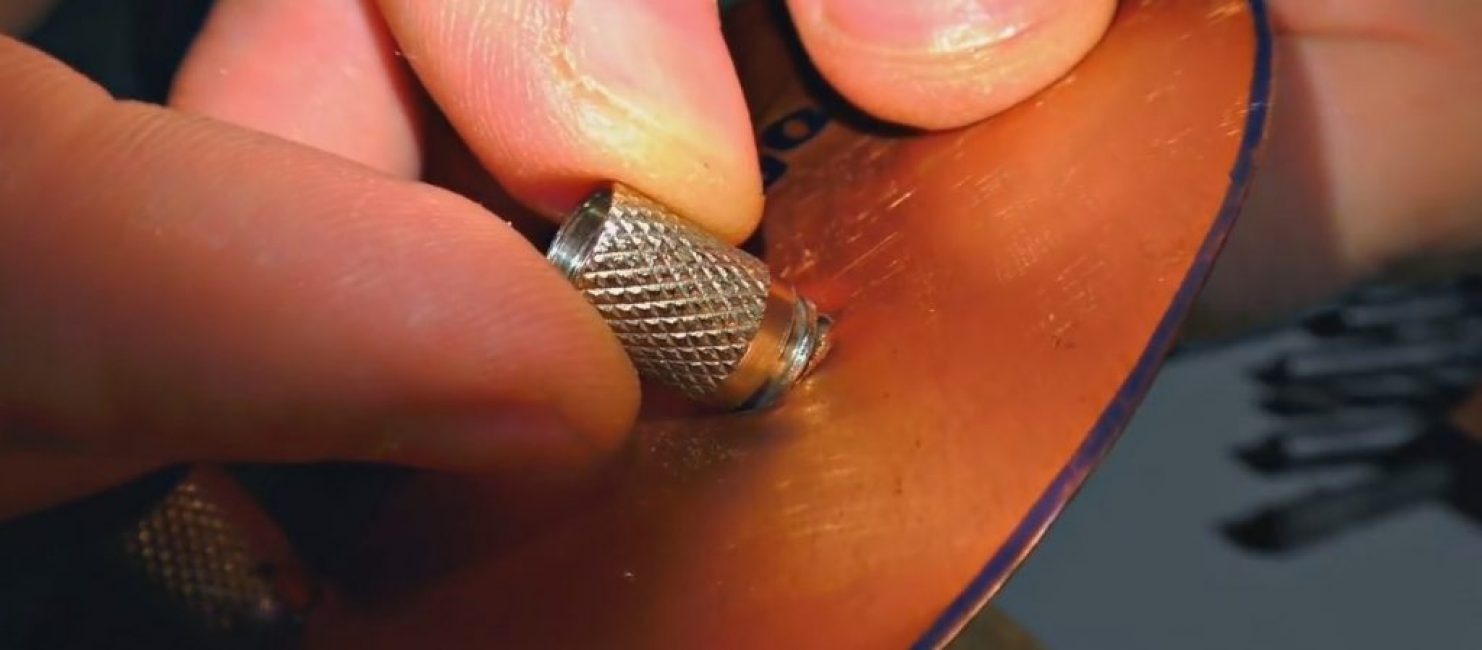

Просверливаем R100 и вкручиваем коннекторы в отверстия как показано на фото ниже.

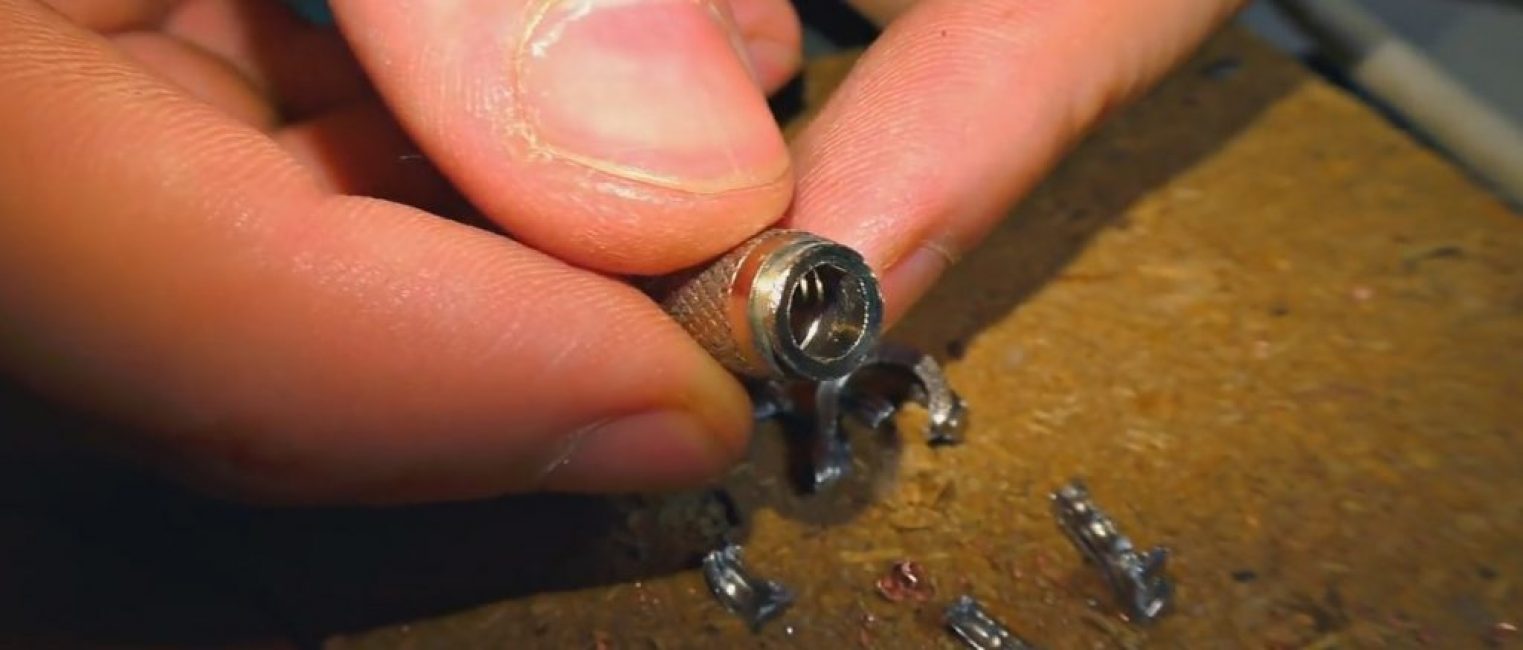

Удалите лишнее с разъема

Закрепляем разъемы в круг R100

Шаг №2 – сборка антенны

Мы стараемся делать это без ошибок

1

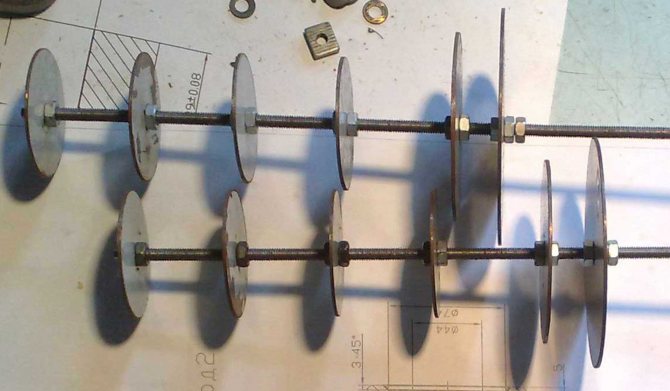

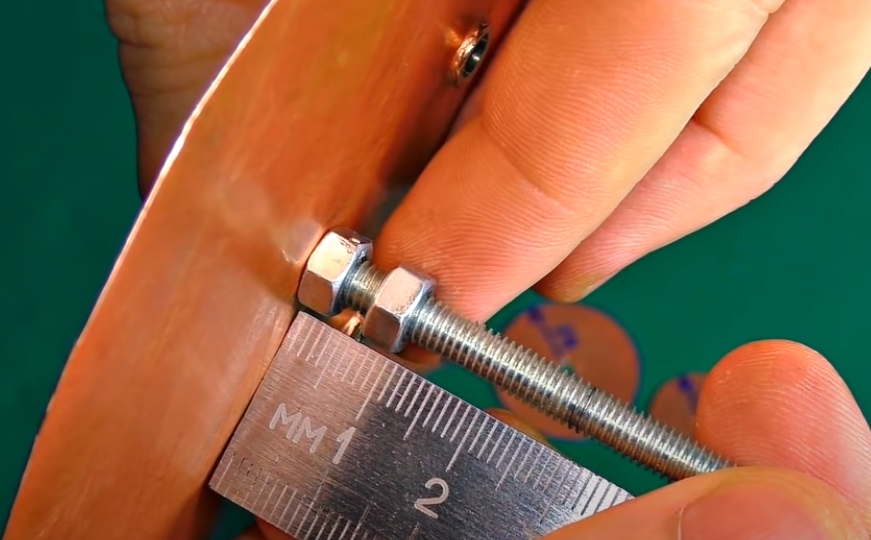

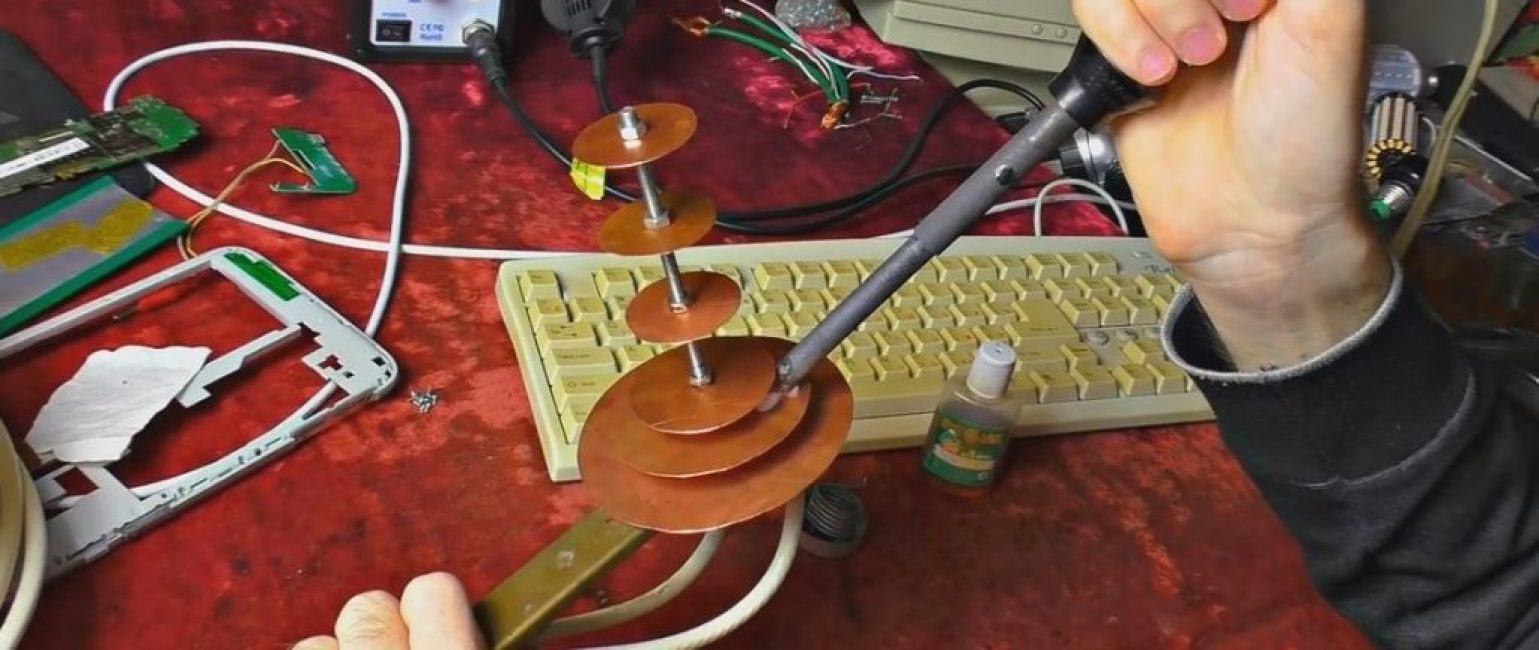

С помощью двух гаек закрепляем на штанге круг R100 согласно размерам, указанным на фото выше. Не забываем гайки, как затягивать.

Затяните внешнюю гайку

2

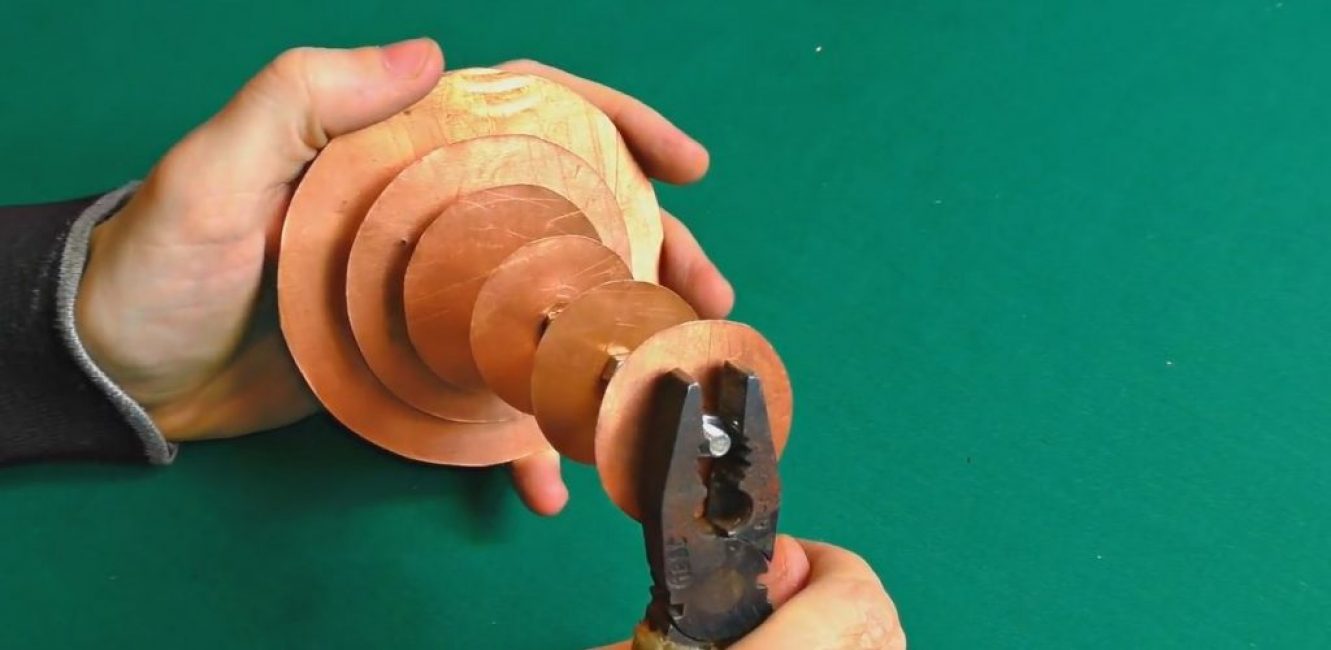

Подобным образом собираем всю конструкцию.

Шаг №3 – подключение антенны к адаптеру

Верните кабели на место

1

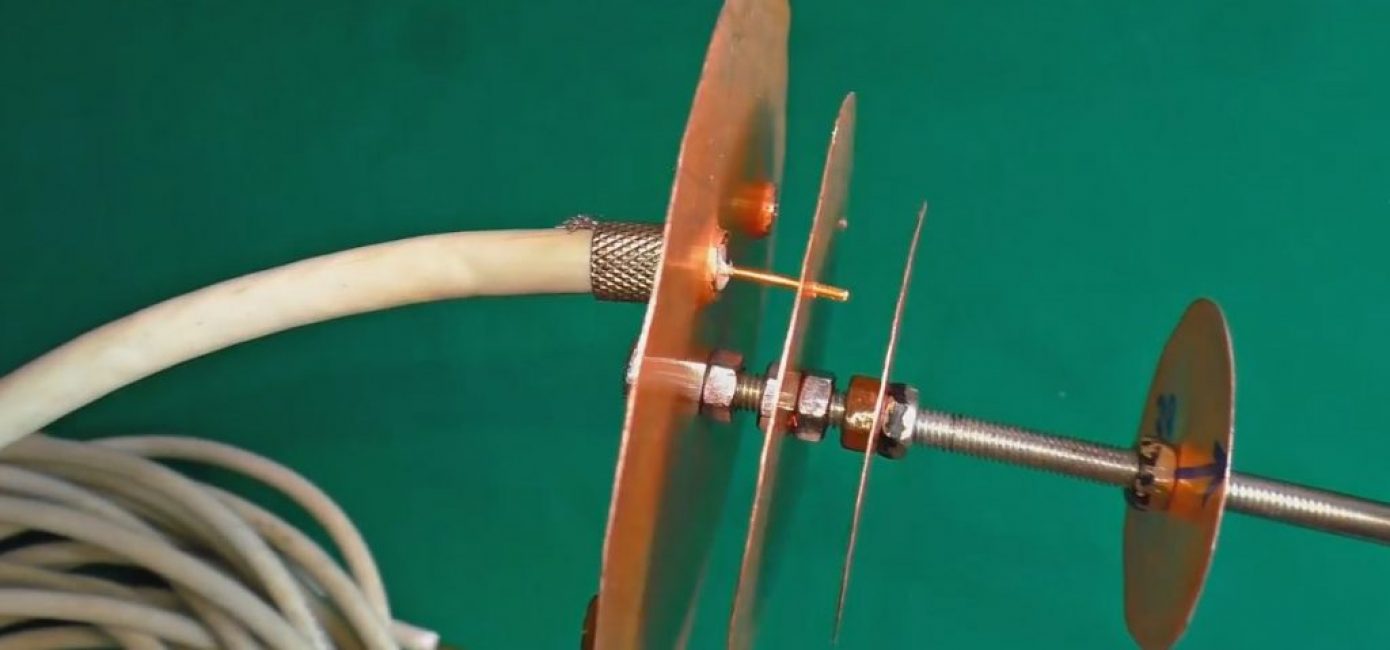

Зачищаем концы коаксиальных кабелей. Вставляем в подготовленные разъемы. Центральные жилы кабелей должны входить в отверстия (2 мм) окружности R74.

Немного флюса и пайки

2

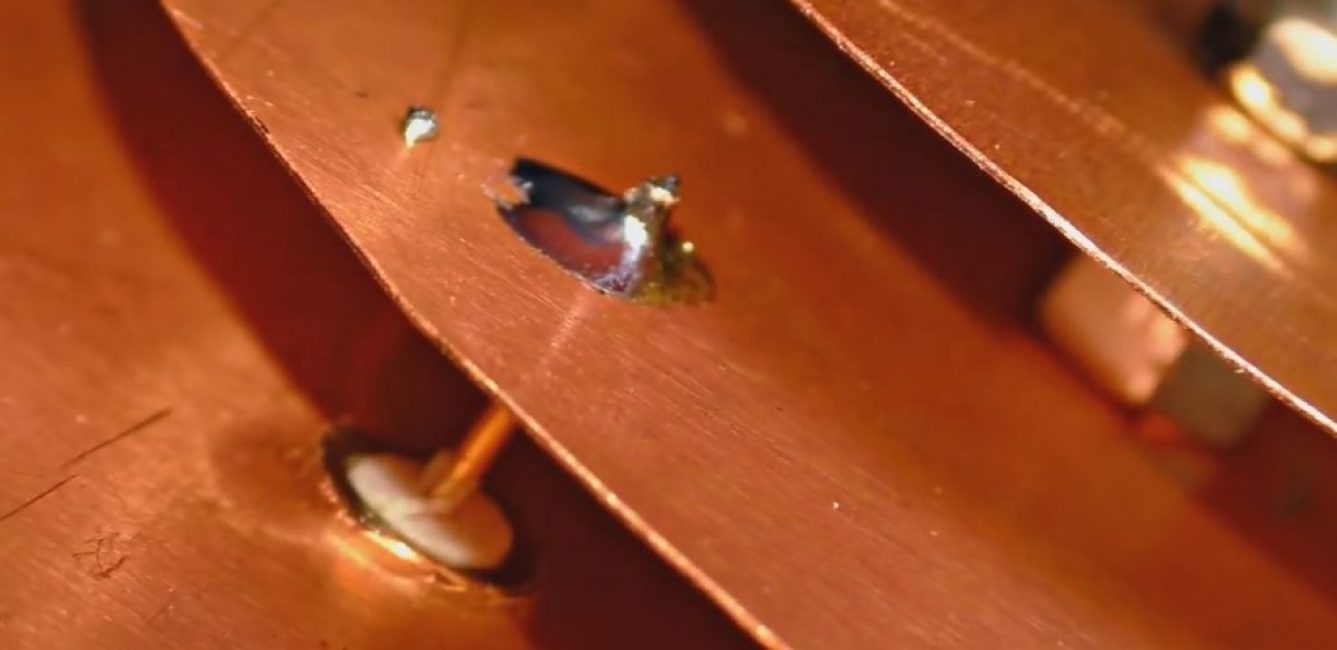

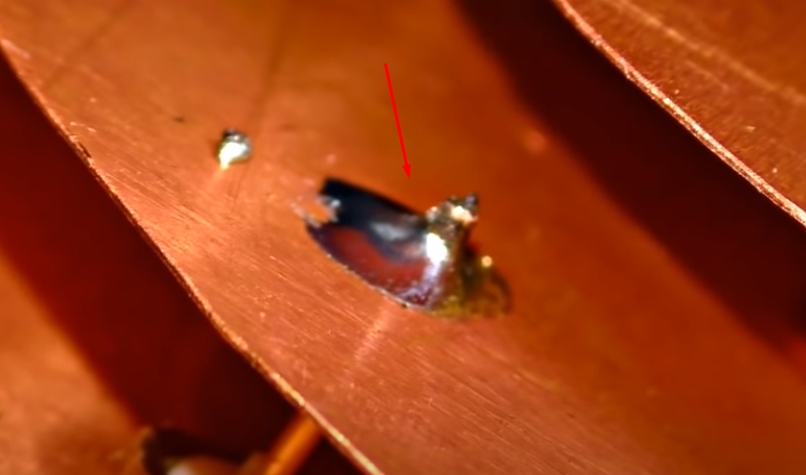

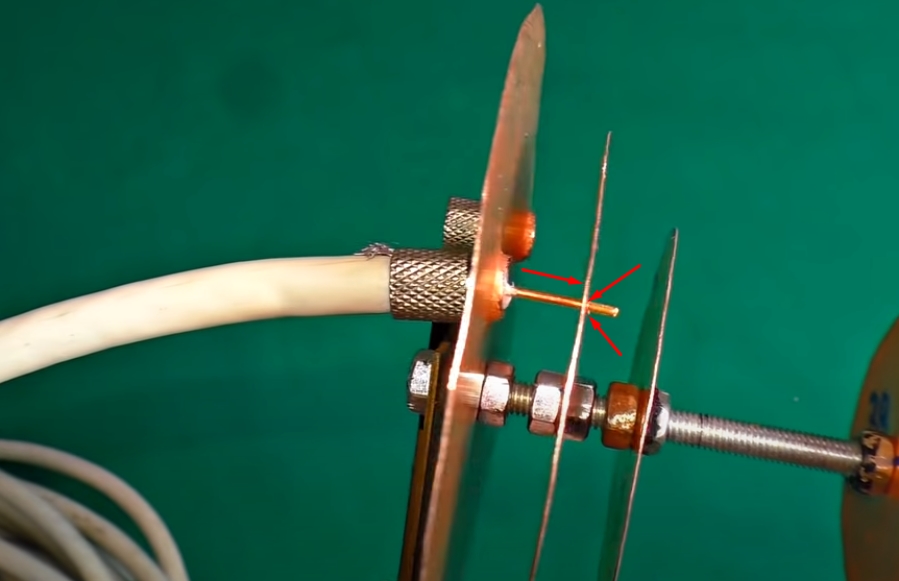

Припаиваем центральные жилы ко второму кругу (R74).

3

сгибать концы центральной жилы нельзя — может произойти потеря мощности антенны.

Оставляем как есть

4

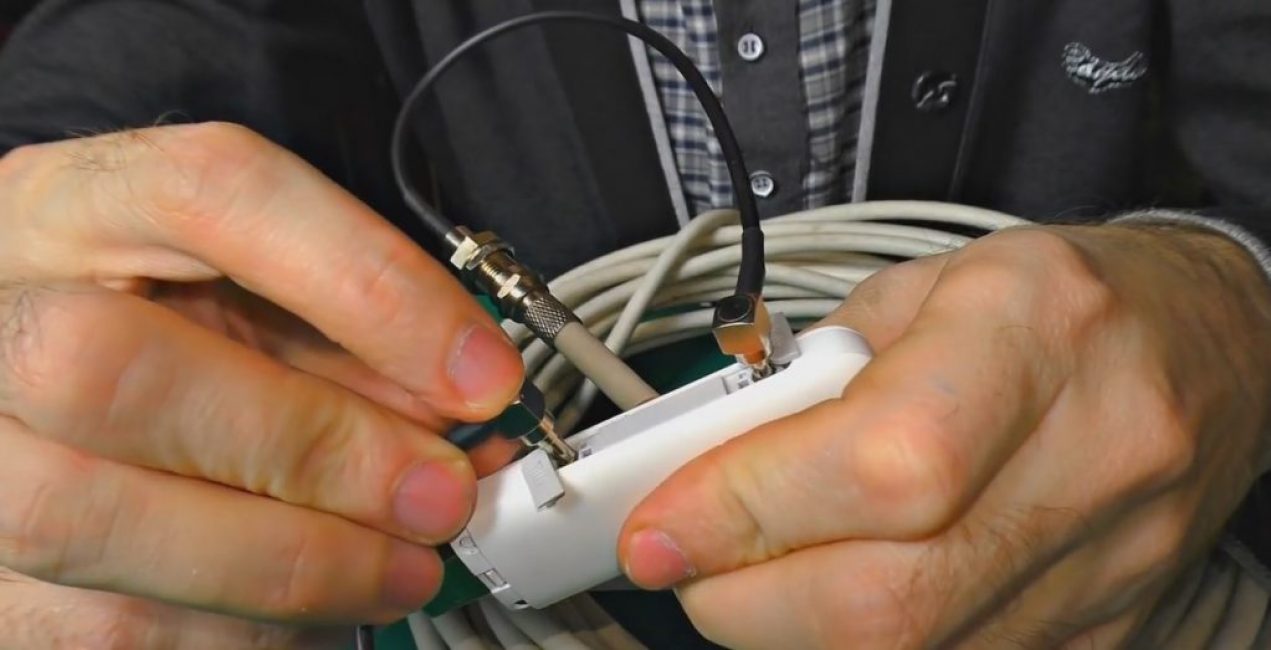

Антенна готова, нужно только подключить ее к переходнику. Для этого мы используем переходники Pigtail.

Адаптер для косички

Делаем внешнюю антенну

Как правило, внешняя антенна своими руками для модема 4g комплектуется двумя квадратными составляющими. Расчет, выполненный антенной Харченко на частоту 2100 МГц, показывает, что размеры сторон компонента должны быть по 53 миллиметра каждая.

При этом для уменьшения внутреннего сопротивления антенны мастера рекомендуют делать компоненты не квадратной, а ромбовидной формы, у которых угол составляет 120 градусов.

Подробные инструкции можно найти в этом видео:

Настройка

Для наилучшего качества приема антенну следует вынести из комнаты. Его следует размещать немного выше крыш соседних зданий, чтобы свести к минимуму возможные помехи и предотвратить шум. Вам нужно направить антенну прямо на ближайшую вышку, передающую Интернет-сигнал. Чтобы узнать, где он находится, вы можете использовать приложение Netmonitor. Такая простая антенна способна улавливать сигнал с вышек, находящихся на расстоянии даже более 30 км.

Рефлектор

Основная задача железного экрана за излучателем — отражать электромагнитные волны. Правильно отраженные волны накладывают свои амплитуды на колебания, только что выпущенные активным элементом. Возникающие в результате усиливающие помехи позволят электромагнитным волнам от антенны максимально распространиться.

Чтобы добиться полезной интерференции, излучатель должен быть расположен на расстоянии, кратном четверти длины волны от отражателя.

Расстояние от излучателя до отражателя для биквадратных и сдвоенных биквадратных антенн определяется как лямбда / 10 — определяется особенностями этой конструкции / 4.

Лямбда — это длина волны, равная скорости света в м / с, деленной на частоту в Гц.

Длина волны на частоте 2,4 ГГц составляет 0,125 м.

Увеличивая расчетное значение в пять раз, получаем оптимальное расстояние — 15,625 мм.

Размер отражателя влияет на усиление антенны в дБи. Оптимальный размер экрана для биквадрата — 123х123 мм и более, только в этом случае можно получить усиление в 12 дБи.

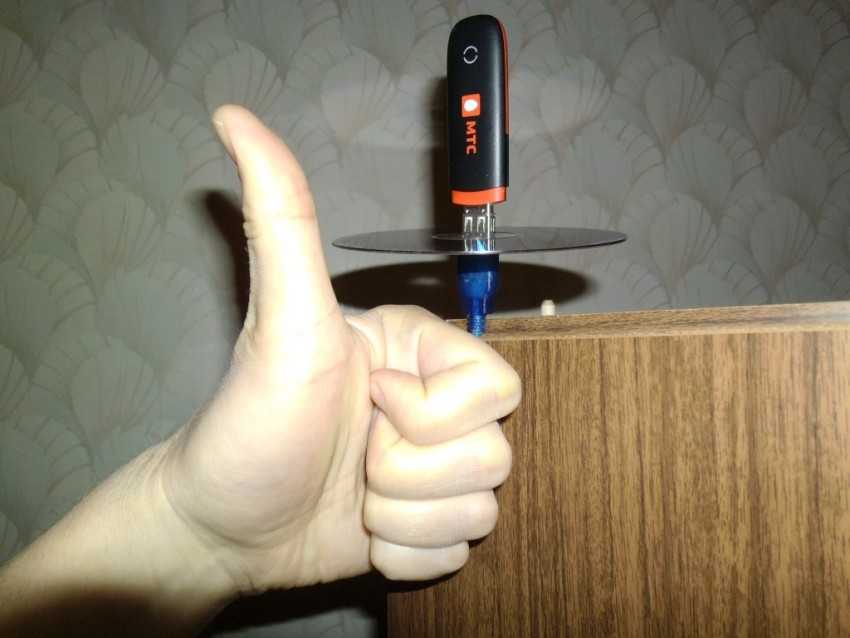

Размер CD и DVD дисков явно недостаточен для полного отражения, поэтому построенные на них биквадратные антенны имеют усиление всего 8 дБи.

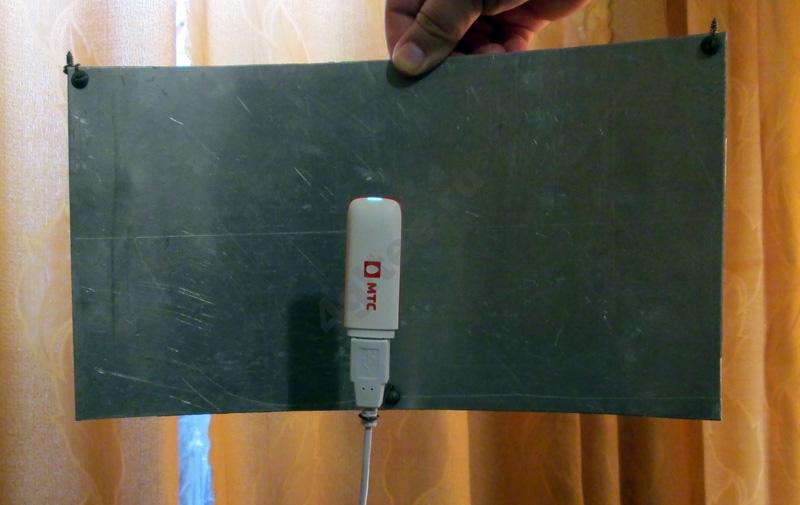

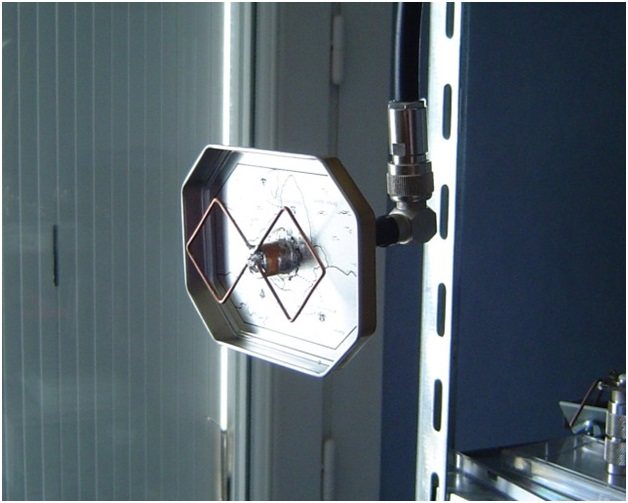

Ниже приведен пример использования крышки чайной банки в качестве отражателя. Размер такого экрана тоже маловат, усиление антенны меньше ожидаемого.

Форма отражателя должна быть только плоской. Также постарайтесь, чтобы пластины были как можно более гладкими. Складки, царапины на экране приводят к рассеянию высокочастотных волн из-за нарушения отражения в определенном направлении.

В приведенном выше примере стороны крышки явно лишние — они уменьшают угол раскрытия сигнала, создают диффузные помехи.

Когда пластина рефлектора готова, у вас есть два способа установить на нее излучатель.

1. Установите медную трубу с помощью припоя.

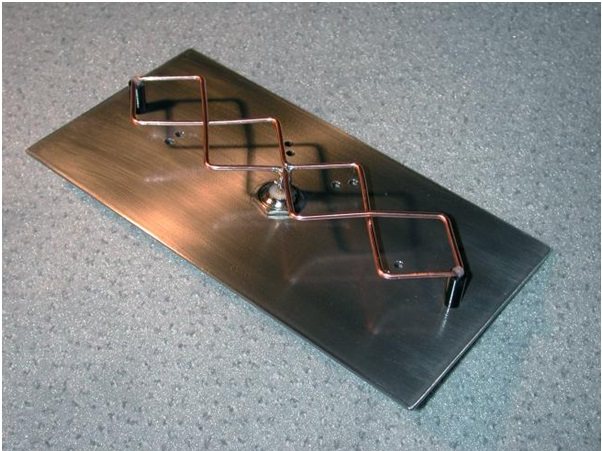

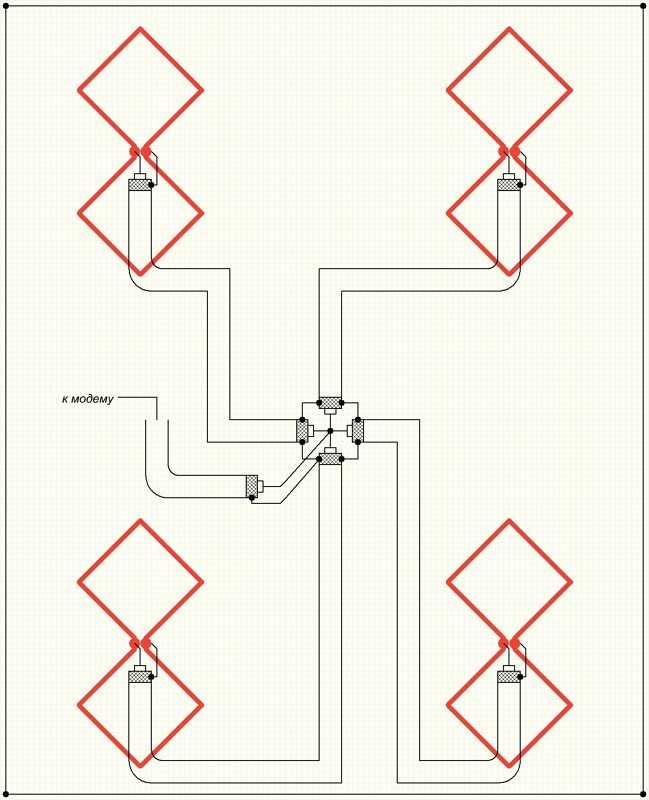

Чтобы закрепить двойной биквадрато, также нужно было сделать две стойки из шариковой ручки.

1. Закрепите все на пластиковой трубке горячим клеем.

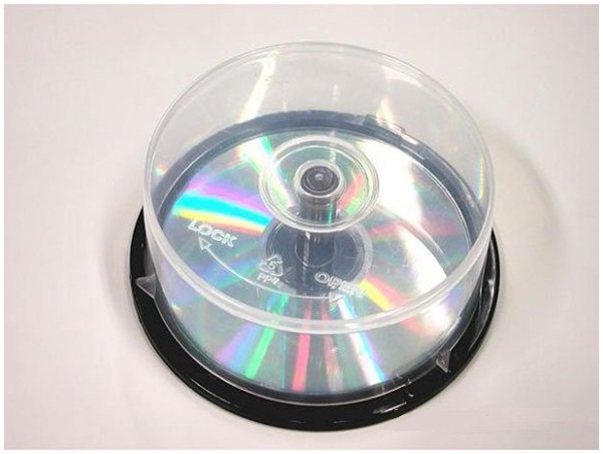

Берем пластиковую коробку для дисков на 25 штук.

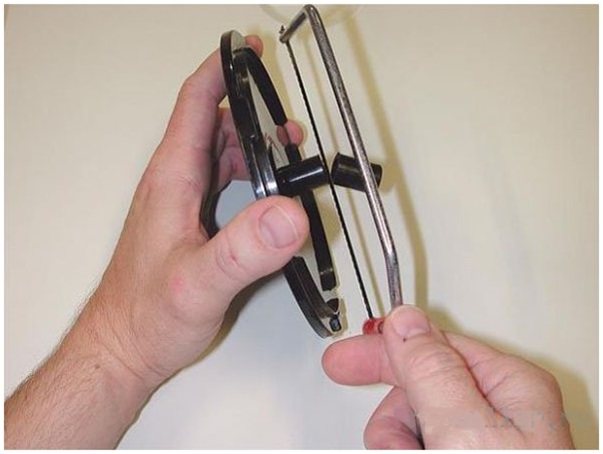

Вырежьте центральный штифт, оставив 18 мм в высоту.

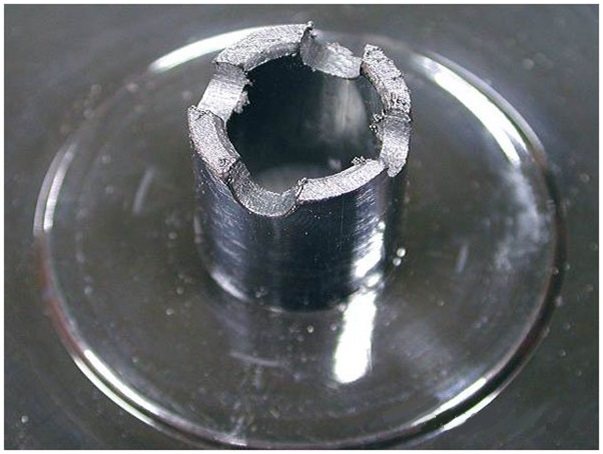

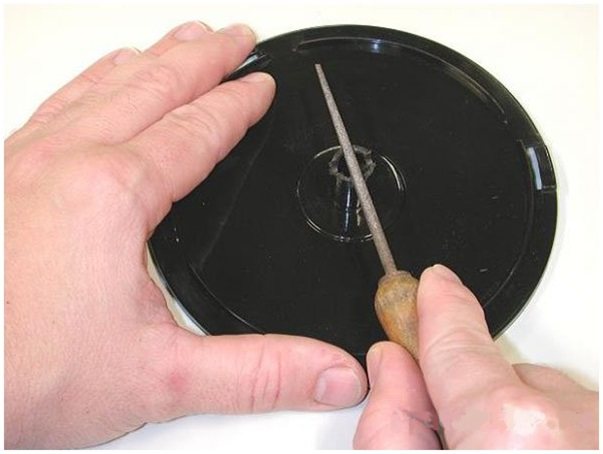

В пластиковой булавке надфилем вырезаем четыре прорези.

Нарезаем шлицы одинаково глубоко

Устанавливаем на шпиндель самодельную рамку, проверяем, чтобы ее края были на одинаковой высоте от дна коробки — примерно 16 мм.

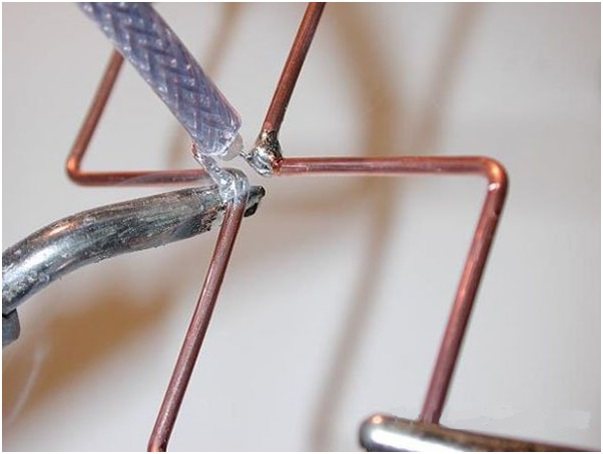

Припаиваем кабели к корпусу эмиттера.

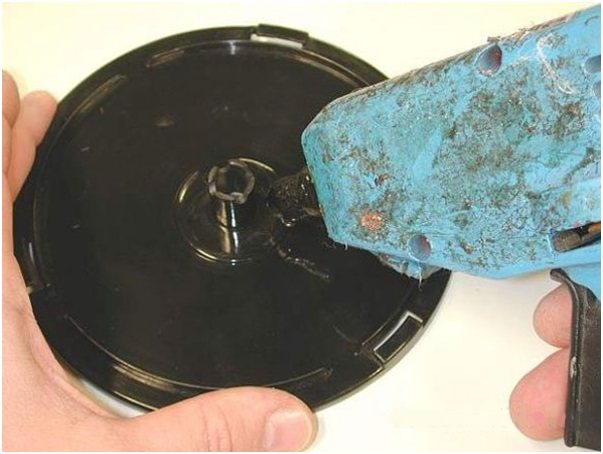

Взяв клеевой пистолет, закрепляем диск на дне пластиковой коробкой.

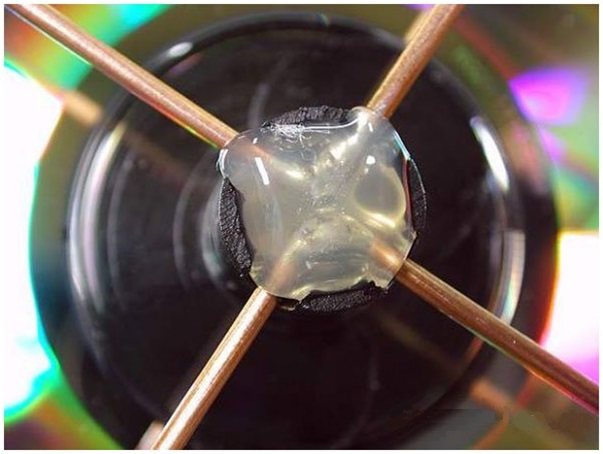

Продолжаем работу клеевым пистолетом, закрепляем рамку излучателя на оправке.

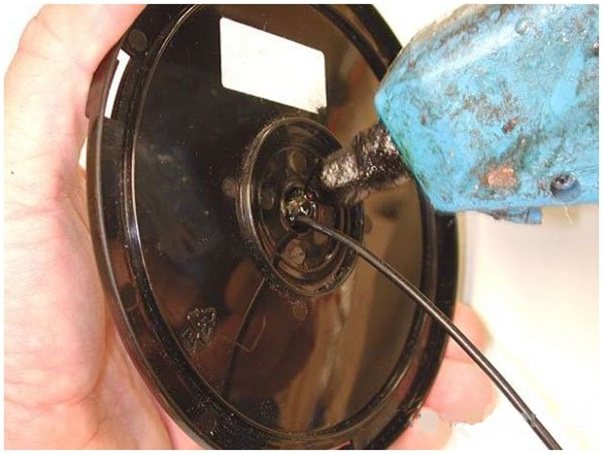

С обратной стороны коробки закрепите кабель горячим клеем.

Изготовление антенны из жестяной банки

Преимущество этой самодельной антенны — ее удобство. В каждом доме можно найти бесплатную жестяную банку и кофе, и содовой. Лучше, чтобы она была цилиндрической — без углов. Банк будет своеобразным «слуховым аппаратом» для волн. Они достигнут дна и отскочат от него. В результате в банке образуется стоячая волна.

Что нужно сделать с банкой, чтобы сделать из нее антенну:

1. Рассмотрим самый простой вариант — без использования ниток. Все, что вам нужно, это банк и модем. Снимите крышку с банки. Делаем в стене ближайшую ко дну дырку под модем.

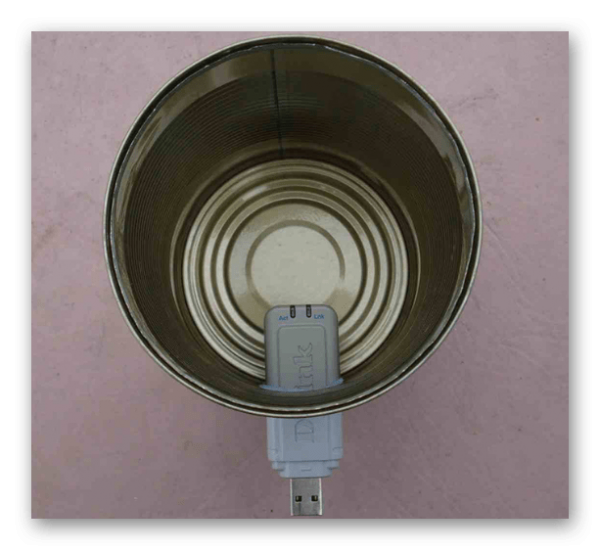

2. Вставляем модем в отверстие так, чтобы спинка со встроенной антенной оказалась в банке.
3. Берем удлинитель USB и через него подключаем модем к компьютеру. Ставим модем банкой на подоконник или ближе к окну. Наблюдаем за количеством делений и регулируем положение банки с помощью модема, чтобы сигнал был максимальным.

   Вставляем модем в отверстие

Недостатком этого метода является то, что он подходит не для всех случаев, например, если вы живете на первом или втором этаже и ваш дом находится далеко от башни. Это может помочь вам, если проблемы с сигналом не слишком серьезны. Поэтому антенна проста в изготовлении, но не такая эффективная, как, например, антенна Харченко.

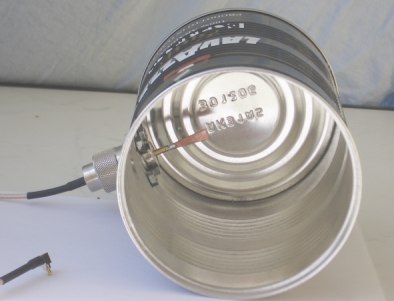

Более сложный вариант стационарной антенны — с металлическим разъемом внутри и выходящим от него проводом:

1. В емкости необходимо просверлить отверстие для разъема. Лучше всего использовать соединитель с гайкой.
2. К разъему необходимо припаять штырь отрезка медной проволоки, разъем вкручивается в банку (нужно следить за тем, чтобы он имел электрический контакт с внутренней частью банки, так как ее иногда красят).
3. После этого остается сделать кабель для подключения антенны к модему.

   Антенна может быть сделана с кабелем

Антенна для 3G-модема своими руками

Самодельная антенна 4G в домашних условиях — Харченко, МиМО и дискотека

Антенна для усиления сигнала 3G своими руками может быть изготовлена ​​с помощью элементарного набора инструментов. Для этого вам понадобятся:

• ножницы для обрезки шнура;
• коаксиальный кабель (2-3 м);
• медный ТВ-кабель длиной не менее 35 см;
• крышка от бутылки, жестяная банка или фольга;
• любой клей.

также необходимо подготовить линейку и маркер для разметки, плоскогубцы и паяльник для соединения проводов с контактами. Если под рукой нет клея, вы можете сделать это самостоятельно из пенопласта и бензина (или ацетона), соединив компоненты внизу посуды.

Как сделать антенну для 3G модема? Для этого следует учесть некоторые тонкости.

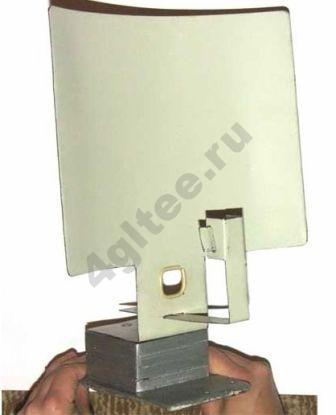

Простая внешняя 4g антенна своими руками

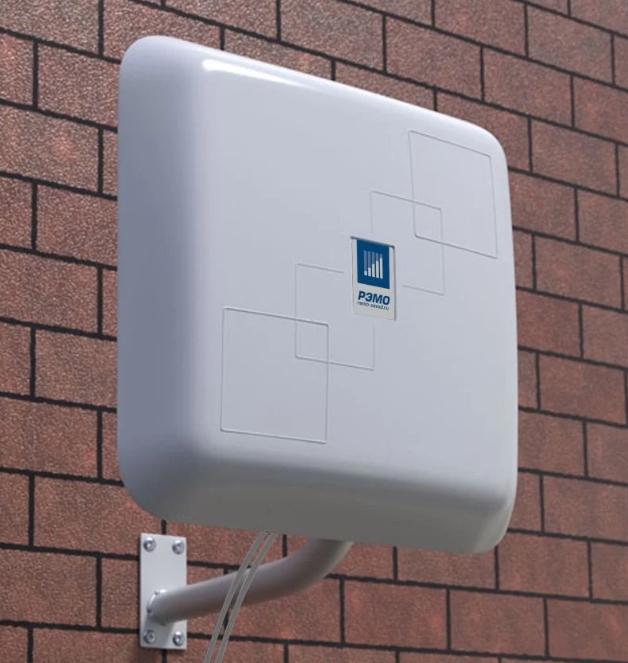

Типичный внешний усилитель фокусировки датчика для модема продается в магазине и стоит денег.

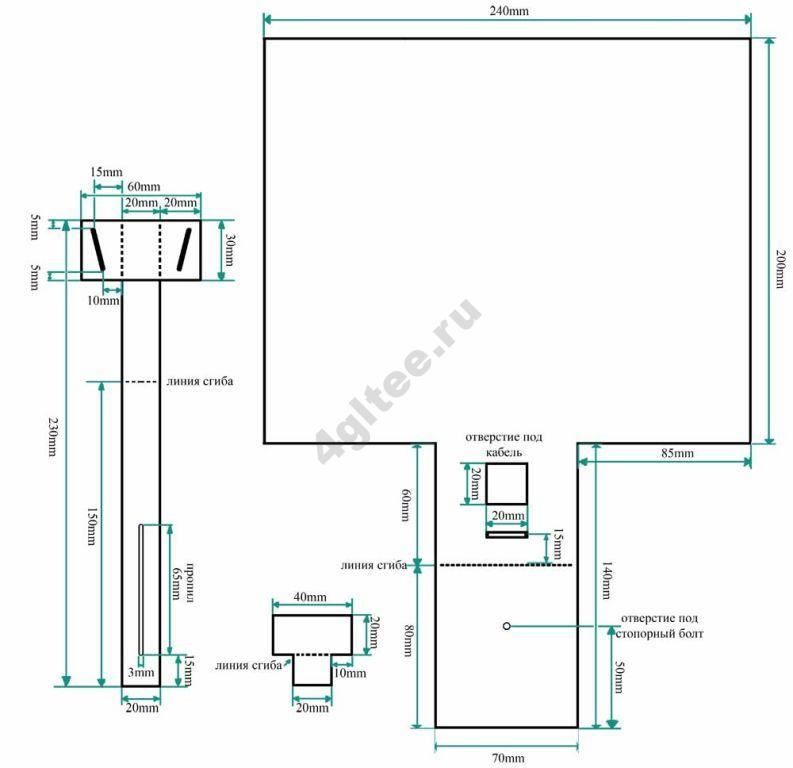

Если у вас есть корпус от старого ПК (а их обычно экономят, чтобы выбросить и увезти в деревню — вдруг пригодятся), то можно своими руками сделать внешнюю направленную 4g антенну. Вам понадобится все тело, ножницы для оборудования, и вам нужно будет купить USB-кабель для внешнего усилителя.

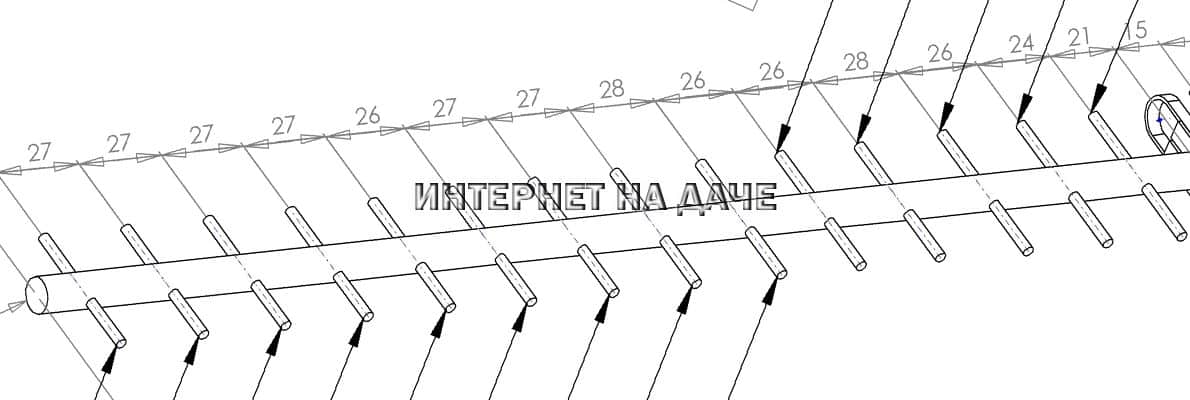

Описывать шаги не будем, их видно на чертеже.

И вот результат.

Вы можете упростить дизайн.

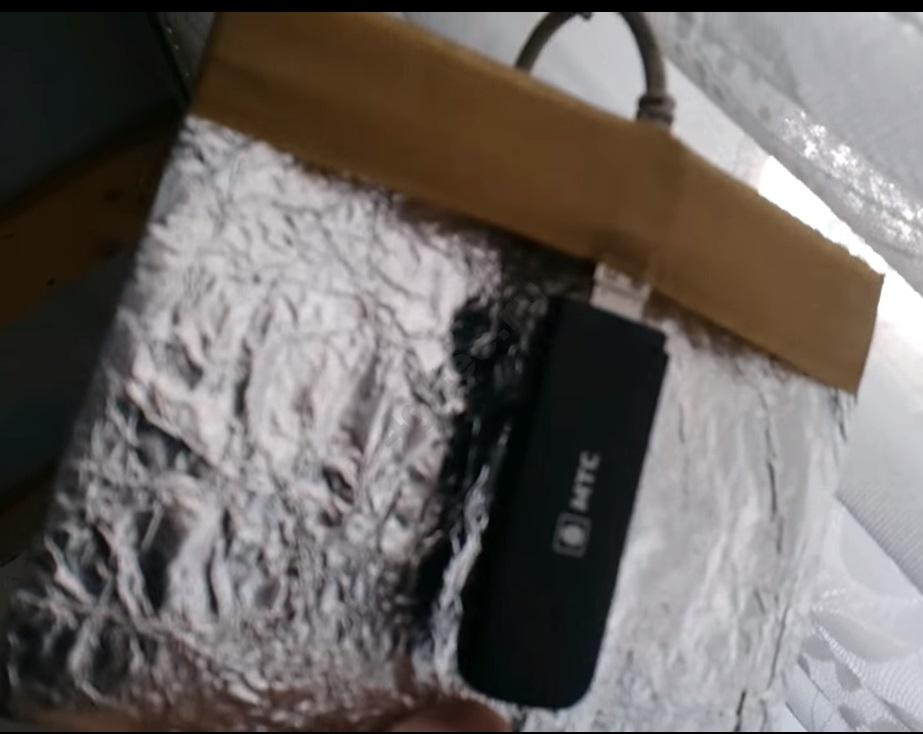

Если металлической детали нет, возьмите плотный картон и накройте его фольгой.

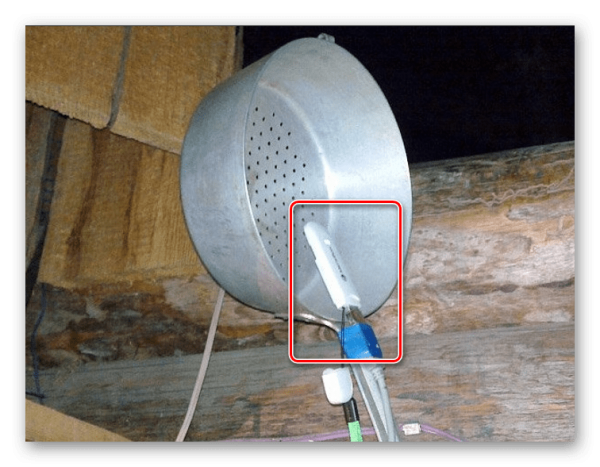

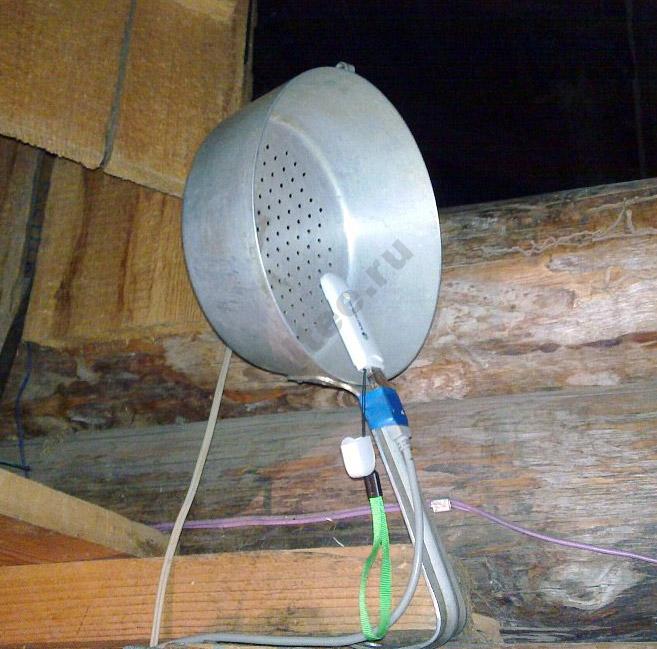

Если вам лень клеить, поищите на кухне среди посуды. Такую антенну для 4g модема можно сделать своими руками.

Принцип работы антенны

Людям, решившим сделать интернет-антенну своими руками, необходимо разобраться в особенностях ее эксплуатации.

Принцип работы большинства этих устройств основан на приеме электромагнитных волн. Устройство принимает их от передающей антенны и пропускает через усилитель. Затем сигнал поступает на модем или роутер.

Процесс создания устройства

Первое, что нужно сделать, это создать вибратор. Размер и симметрия имеют ключевое значение. Чтобы придать установке максимальную симметрию, необходимо сделать все грани квадратов абсолютно одинаковыми. Этого можно добиться двумя способами:

• применить тестовый шаблон определенной длины.
• обязательно заранее пометьте нить маркером;

В первом способе плоскогубцы кладут на разметку проволоки и сгибают последнюю под углом 90 градусов для контроля загиба по квадрату.

Во втором случае необходимо отделить часть проволоки в масштабе чуть больше сторон квадрата, а затем заточить напильником или крупной наждачной бумагой до контрольного размера. Готовая форма вместе с проволокой помещается в губки захвата так, чтобы один конец одновременно с проволокой опирался на твердую поверхность, а другой совпадал с выходной плоскостью захвата. Кроме того, для обеспечения однородности поверхностей онлайн-расчет можно произвести с помощью специально разработанного для таких целей антенного калькулятора Харченко.

Затем вибратор складывается вручную, используя контрольный шаблон для каждого края квадрата. После того, как проволока полностью согнута, ее оставшаяся часть удаляется бокорезами. Существует мера проверки кромок, которая обеспечивает симметрию положения каждой из сторон в одной плоскости.

Подсоединение и варианты передачи сигнала

В центре крышки бутылки проделывается или вырезается ножом отверстие, немного меньше диаметра кабеля (чтобы конструкция была более устойчивой). Вставляется конец нити. После этого его разбирают так, чтобы обнажилась центральная жила с местом для лужения и пайки.

Соединение проводов производится любым паяльником (можно сделать и самодельный). Когда сварка закончена, крышка натягивается на вибратор и направляется по кабелю.

Надежность соединения можно повысить, нанеся клей и сделав небольшие надрезы в пластиковой пробке.

DVD-диск вставляется через центральное отверстие в кабеле и приклеивается к концу вилки. В этой установке отражатель и вибратор не имеют электрического контакта друг с другом.

Собранный таким образом антенный вибратор вместе с отражателем обеспечивают хороший прием сигнала электромагнитной волны, исходящего от бесконтактного передатчика, и перенаправляют его по коаксиальному проводу. Теперь осталось только перенаправить его на модем.

Перенаправлением сигнала 4G на модем можно управлять двумя способами:

• использовать встроенную антенну Харченко как промежуточное усиление связи и с ее помощью передавать принятый сигнал на встроенную антенну приемного устройства.
• выполнить прямое подключение коаксиальных кабелей напрямую к модемной плате;

Первый способ, в свою очередь, имеет два решения в зависимости от того, есть ли у модема специальный разъем для подключения к внешней антенне или его нет.

Наличие разъема убережет мастера-любителя от решения дальнейших проблем. Далее остается припаять концы коаксиального кабеля ко второй части разъема и через него подключить антенну.

Если разъема нет, то для организации прямого подключения к плате модема потребуется не только разобрать коаксиальный кабель, но и припаять центральную жилу с экранирующим слоем к следам микросхемы. Это очень сложная и тонкая техническая работа, которую необходимо выполнять аккуратно, безопасно и с полным соблюдением технологий. Иначе модем не заработает и придется покупать заново.

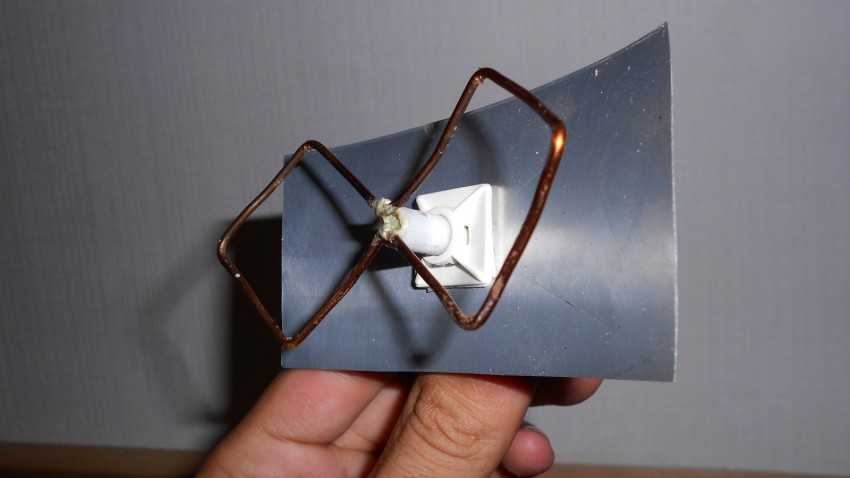

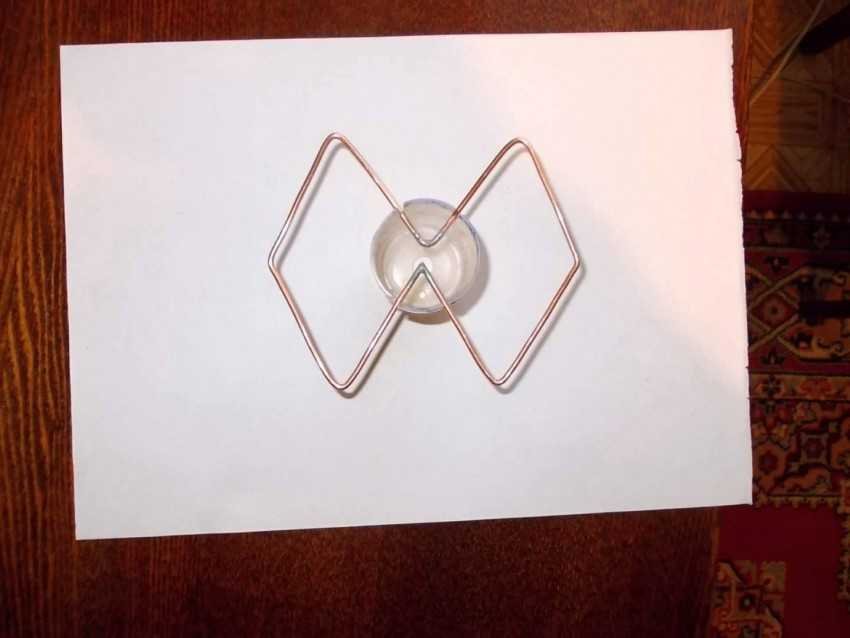

Изготовление биквадрата Харченко

На фотографиях самодельной антенны для 3G модемов можно увидеть ее примерный внешний вид. Сначала необходимо нарисовать карандашом отметки на медной проволоке — длина внешней стороны каждого из квадратов должна быть примерно 35-36 мм.

Аккуратно сложите нить по меткам, помогая себе плоскогубцами. У вас должна получиться симметричная конструкция из двух квадратов, соприкасающихся углами. Удалите оставшиеся кусочки нити.

Просверлите отверстие в крышке, проденьте через него конец кабеля. Обрежьте кабель, обнажив внутренний проводник и экран припоя.

Далее нужно припаять антенну к кабелю и подключить к модему. Пайка происходит следующим образом: припаиваем центральную жилу к центру антенны с одной стороны, а экран — с другой. Затем переместите крышку на антенну, можно дополнительно укрепить и утеплить конструкцию клеем или герметиком.

Вставьте диск отражателя в кабель через отверстие, наденьте его на антенну и приклейте к крышке. Припаяйте разъем модема к кабелю с другой стороны. Подключаем антенну к модему. Наслаждайтесь результатом своей работы!

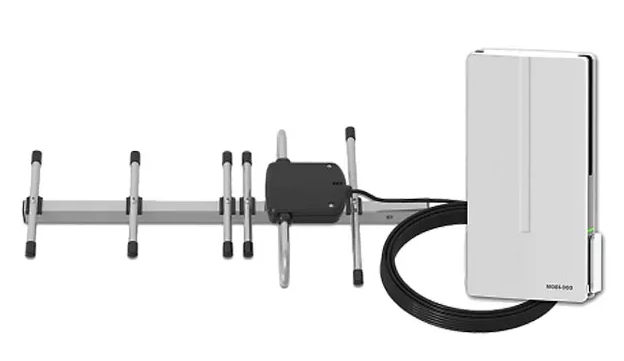

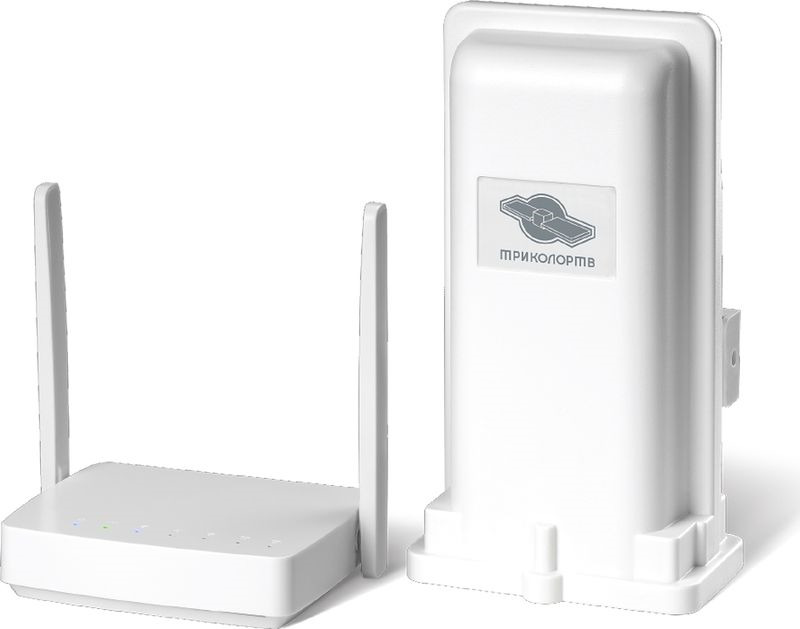

ШАГ 4: Усиление сотовой связи с помощью комплекта с репитером

Что такое репитер и как его правильно выбрать

Использование только одной антенны не всегда возможно, так как входящий сигнал может быть слабым, и вы потеряете все усиление антенны в кабеле. Вот почему я рекомендую использовать ретрансляторы как наиболее эффективный способ активного усиления сотовой связи.

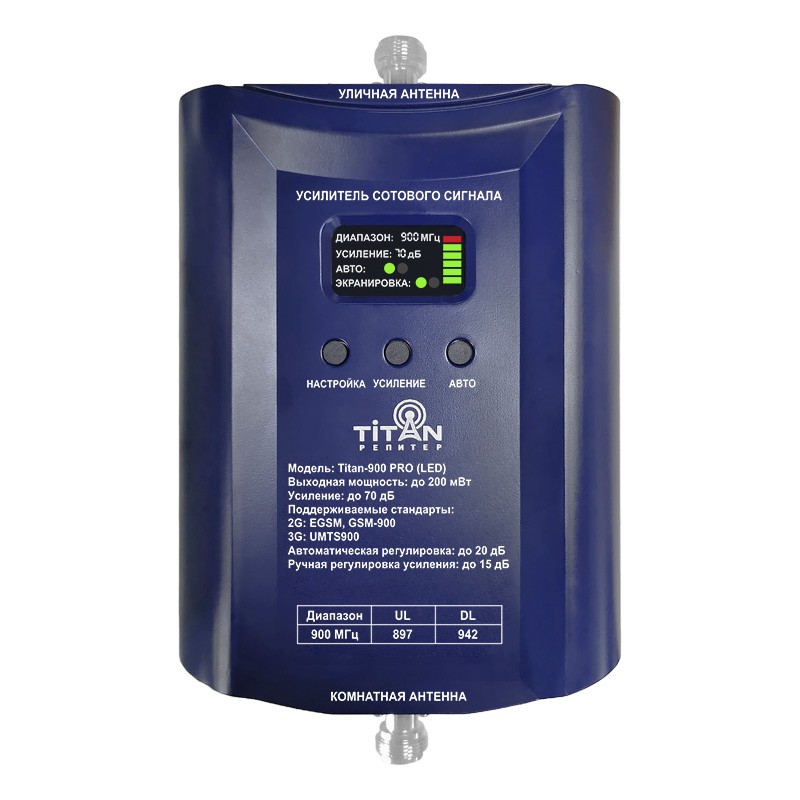

Ретранслятор — это микроволновое устройство, которое усиливает сигнал сотовой связи там, где это необходимо, включая сигнал мобильного интернета 4G / 3G. Многие из этих устройств производятся сейчас, но я обнаружил, что самое надежное оборудование — это комплекты VEGATEL.

Самого по себе ретранслятора для создания покрытия недостаточно, поэтому, если вы хотите улучшить сотовую связь, лучше сразу купить готовый комплект и ни о чем не беспокоиться:

• Коаксиальный кабель для установки
• Сам репитер
• Внешняя антенна
• Внутренняя антенна
• Арматура
• Разъемы

Как правильно выбрать комплект? Прежде всего, нужно понять, какой сигнал вы собираетесь усиливать. Для этого вам необходимо установить на свой смартфон одно из приложений, которое покажет вам, на какой частоте работает ваш мобильный оператор. Вот список этих программ: Network Cell Info Light, Network Signal Info, Local Tower Locator. Кто угодно может быть использован. Понять интерфейс надо, но это несложно (точно можно).

Если внутри здания нет сигнала, не отказывайтесь от этой идеи. Вы должны выйти из дома и попытаться уловить сигнал вокруг него, потому что сигнал будет улавливаться внешней антенной, установленной на крыше или фасаде.

После определения частотного диапазона нужно определиться, в какой области вы хотите получать стабильный сигнал. VEGATEL производит множество моделей комплектов для улучшения сотовой связи как в помещении, так и во всем доме.

Характеристики внешних усилителей для модема

Антенна для Yota — для модема и интернет-центра

Основными параметрами, характеризующими работу внешней антенны, являются восприимчивость, которая определяет качество захваченного сигнала, и коэффициент усиления, который описывает сигнал, перенаправляемый устройством. Оба эти значения следует измерять в дБи.

Важно! Характеристика, описывающая чувствительность антенны, отрицательна (в отличие от усиления). Эти ценности объединяет то, что большое значение модуля числа высоко ценится. Например, чувствительность -85 дБи будет предпочтительнее -70. В свою очередь, коэффициент 10 дБи оценивается выше, чем коэффициент 5.

Что из себя представляет самодельный приемник: виды антенн

Антенны, как покупные, так и сделанные самостоятельно, обычно делятся на несколько подвидов. Если рассматривать способы монтажа, их можно разделить на внутренние и внешние. Антенна 3G своими руками при установке на открытом воздухе будет работать более эффективно, так как она находится на открытой местности и не встречает особых помех. Такие проекты наиболее актуальны для тех абонентов, чьи дома находятся на большом удалении от операторской вышки.

По принимаемому сигналу эти устройства делятся на две основные группы:

• Узкая полоса.
• Широкополосное соединение.

Первый образец более функциональный, так как он может принимать сигналы 2G и 3G, но не может использовать 4G.

Таким образом, узкополосная антенна предназначена для приема сигнала определенной частоты.

Антенны также обычно делятся на следующие категории:

• Всенаправленный.
• Направленный.
• Сектор.

Последние два подвида способны одновременно принимать сигналы от нескольких вышек.

При правильных настройках самодельная антенна для модема 4G или 3G в сочетании с биквадратом может выступать одновременно и как приемник, и как усилитель. Биквадрат — это разновидность кольцевой антенны, которая относится к зигзагообразной группе. Эта конструкция была разработана инженером К. Харченко в 60-х годах прошлого века. В то время он использовался для приема телевизионного сигнала.

В настоящее время это устройство используется для «захвата» Интернет-сигналов, передаваемых по мобильной сети. Уровень сигнала напрямую влияет на общее качество передачи, в связи с этим не теряет актуальности вопрос усиления приема сигналов мобильной сети с помощью самодельных антенн.

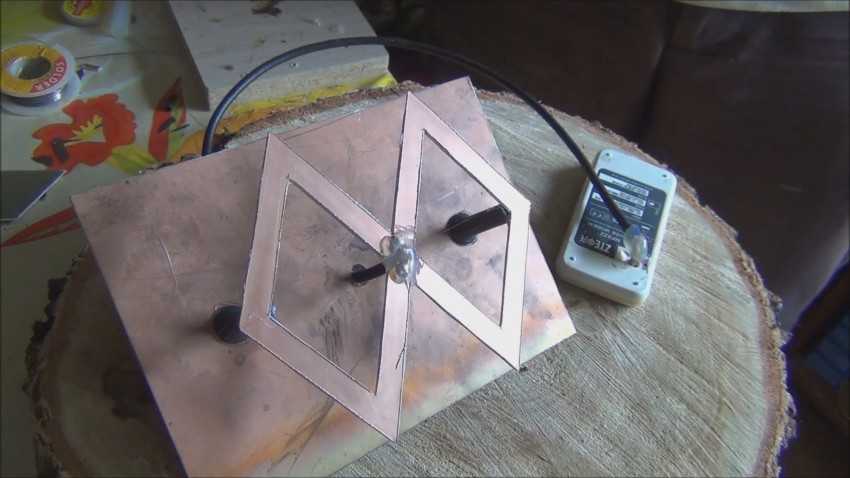

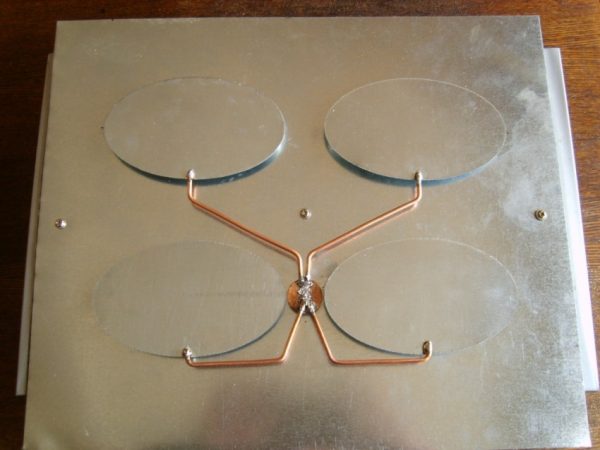

Панельная антенна 4g своими руками

Чтобы сделать такую ​​конструкцию для модема 4g, вам потребуется приобрести листы оцинкованного железа. Достаточно вырезать 4 заготовки размером 118 х 70,5 мм, а также основу панели 290 х 334 мм. Также понадобится лист меди (квадрат со стороной 3 см), проволока из того же металла (диаметром 2 мм), поролон на четыре заготовки и клей. Сначала из листов железа вырезаются детали. Затем на бумаге делается набросок усилителя в реалистичных размерах. На него кладут кусочки и проволоку сгибают по линиям и припаивают. Заглушка кабеля вваривается в специально просверленное отверстие. К основанию в позициях заготовок приклеиваются круги из пенопласта, а сверху ставится усилитель.

Изготовление излучателя

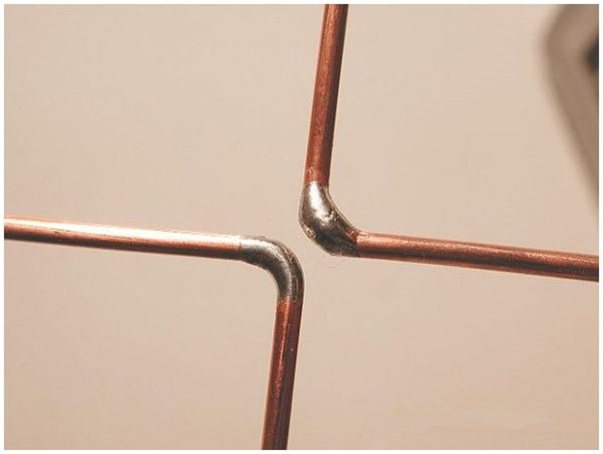

Для частоты 2,4 ГГц, на которую рассчитан передатчик, идеальный размер биквада составляет 30,5 мм. Однако мы не делаем спутниковую тарелку, поэтому допускаются некоторые отклонения в размерах активного элемента — 30-31 мм.

Также необходимо внимательно рассмотреть вопрос о толщине проволоки. Принимая во внимание выбранную частоту 2,4 ГГц, необходимо найти медную жилу толщиной ровно 1,8 мм (при сечении 2,5 мм2.).

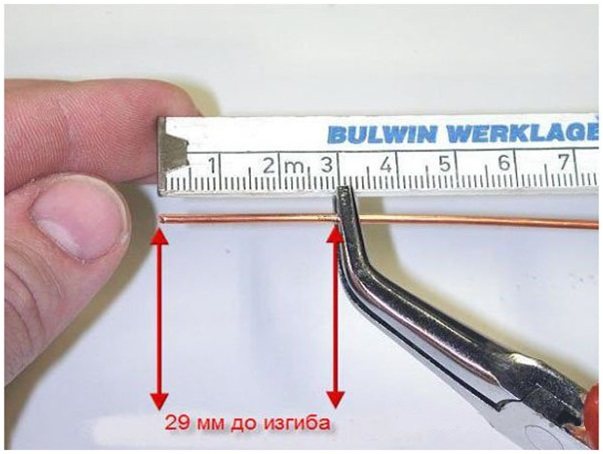

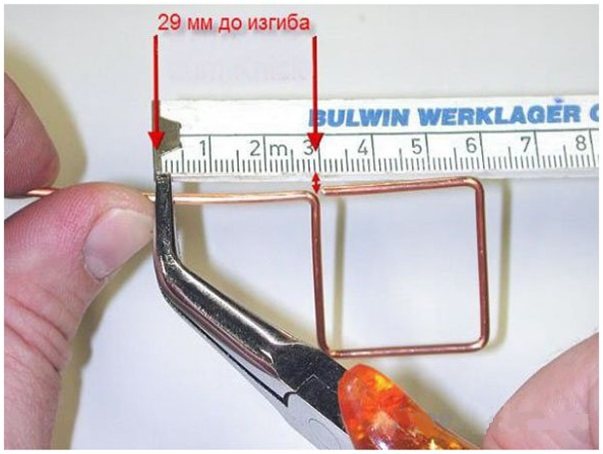

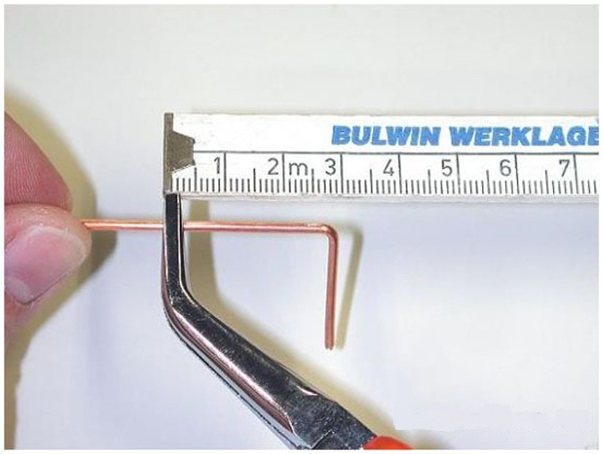

От края проволоки отмеряем расстояние 29 мм от сгиба.

Делаем следующий загиб, проверяя внешний размер 30-31 мм.

Последующие загибы внутрь выполняются на расстоянии 29 мм.

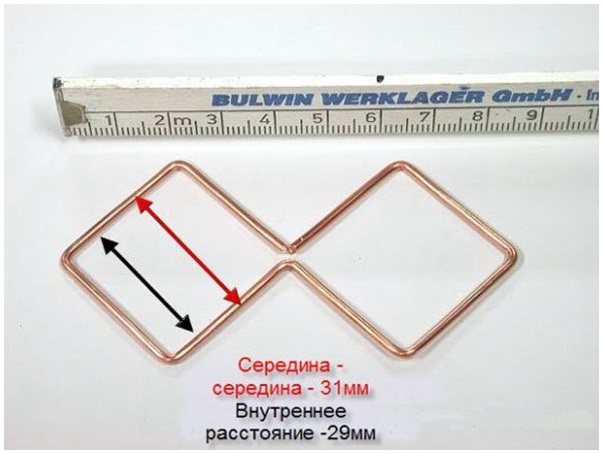

Проверим самый главный параметр готового биквадрата — 31 мм по средней линии.

Привариваем точки будущего крепления коаксиальных кабелей.

Антенна “двойное кольцо”

Следующий способ изготовления самодельной антенны реализовать сложнее, но дает больший эффект. Для его выполнения вам понадобятся:

• Короткая металлическая трубка, на которую можно продеть трос;
• Отражатель: длинная плоская жестяная банка, кусок фольги и т.д.;
• Медная проволока или проволока;
• Коаксиальный кабель с сопротивлением 75 Ом;
• Разъем для подключения антенны к модему;
• Инструменты: паяльник, нож, линейка и карандаш.

Подробные инструкции по изготовлению:

• Пропустите кабель через трубку и приварите к нему антенну: верхнюю часть приварите к проводнику, а нижнюю — к медной трубке;
• Создайте прожектор. Минимальные размеры: высота — 120 мм, ширина — 170 мм. Подойдет любая металлическая панель; можно использовать фольгу или жесть от жестяной банки из подручных средств;
• Сделайте отметки на проводе карандашом: для волн 2050 МГц длина каждого кольца должна быть примерно 146 мм;
• Осторожно сложите из проволоки двойную петлю. Также можно сделать два кольца с зазорами длиной примерно 3 мм и сварить концы вместе, оставив зазоры открытыми;
• Поищите в интернете схему антенны Bi-Loop для модема 3g — на ней вы увидите структуру, аналогичную антенне Харченко, но в виде двух колец;
• Другой конец кабеля подключается к разъему модема с помощью паяльника;
• Кабель отделить ножом — экран должен быть припаян, а проводник должен быть немного оголён;
• Также для улучшения сигнала можно использовать спутниковую антенну, установив на кронштейн готовую антенну;
• Сварите трубу и оболочку кабеля;
• Подключаем антенну к модему. Готовый!
• Просверлите в центре рефлектора отверстие, через которое можно вставить металлическую трубку — со стороны соединения с антенной длина трубки должна быть примерно 18 мм! Припаяйте трубку к отражателю с другой стороны;

Теперь вы знаете несколько способов сделать антенну для 3G модема своими руками. Вышеуказанные методы должны помочь вам решить проблемы с низкой скоростью интернет-соединения.

Можно ли сделать антенну для 3G и 4G Интернета самостоятельно

Для некоторых фраза «Сделай сам 4G антенна» произвела фурор. Многие на 100% уверены, что такой агрегат невозможно собрать в домашних условиях. Кроме того, необходимо быть специалистом в области физики и распространения радиомагнитных волн. Все это неправда. Нет, знания в этой сфере обязательно пригодятся. Человек, который знает суть процесса и умеет делать антенны Wi-Fi, вряд ли прочитает эту статью. Суть в том, что благодаря приведенной ниже пошаговой инструкции сделать самодельную антенну для 4G-модема сможет абсолютно любой желающий, имея только желание и все необходимые материалы.

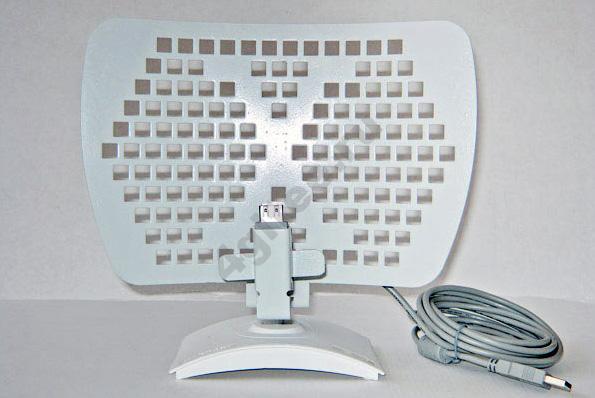

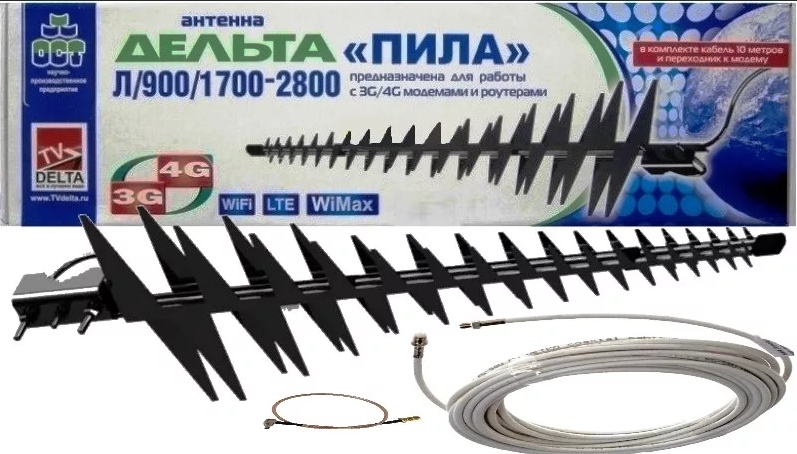

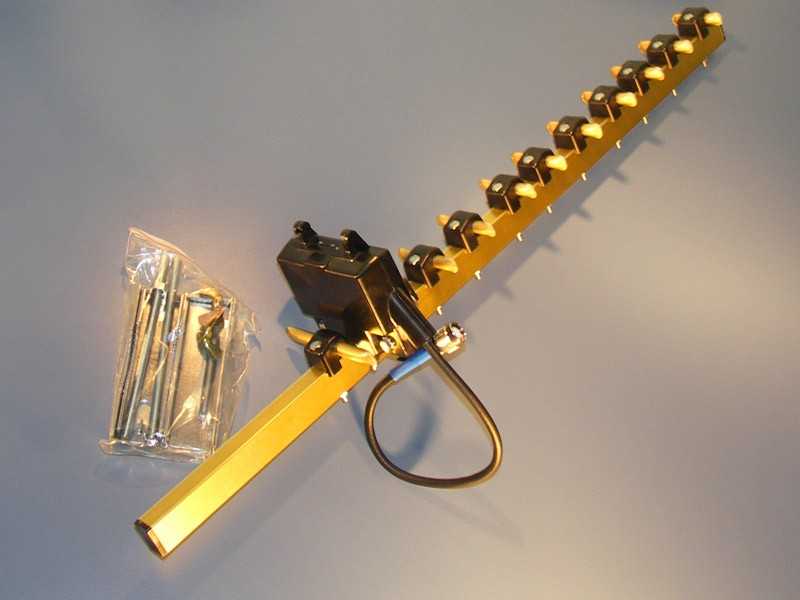

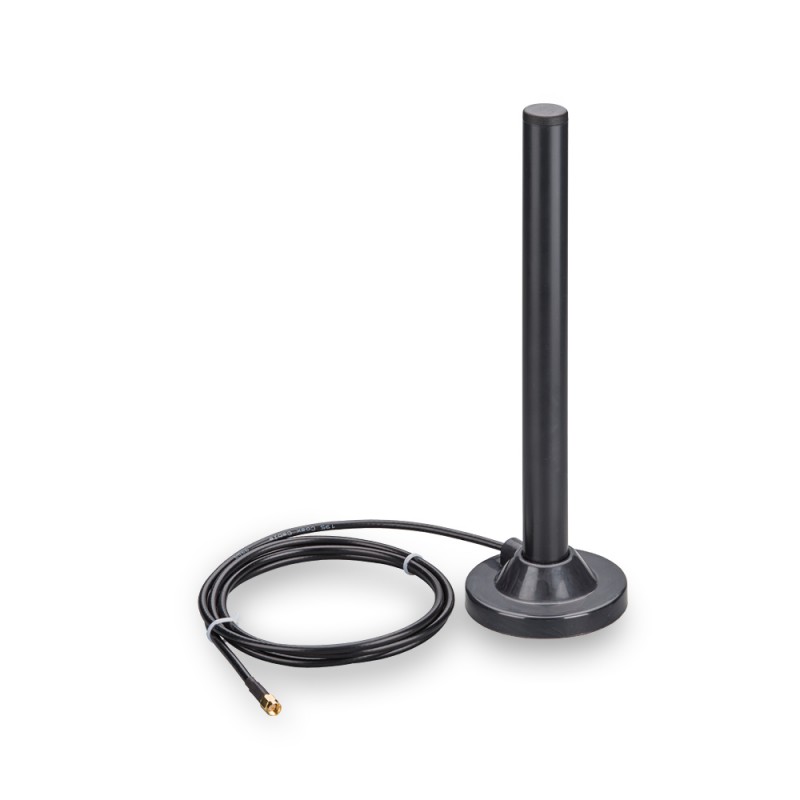

Стандартная коммерческая антенна для модемов

Примечание! Обычно, когда интернет плохой, люди часто винят проблемы с программным обеспечением: неподходящие прошивки, плохая совместимость, антивирусное ПО и т.д. Редко кто разбирается в железе, но проблему можно скрыть

К сожалению, в настоящее время нет программного продукта, который действительно может увеличить скорость приема и отправки интернет-трафика. Да, есть специальные инструменты, позволяющие следить за работоспособностью сети и ограничивать работу определенных программ для увеличения скорости. Они также находят лучшее место для подключения к сети. На этом функциональность заканчивается.

Остается только использовать оборудование. Если скорость сети регулярно увеличивается и качество оставляет желать лучшего, может помочь специальная антенна. Вообще, выпускается множество устройств для улучшения сигнала и лучшего его захвата. Все они не мешают программной части, работая только на физическом уровне. Самыми популярными являются:

• отражатели, отражающие электромагнитные и радиомагнитные волны в сторону маршрутизатора или модема;
• промышленные антенны, создание аналога которых описано в данном материале;
• ретрансляторы, позволяющие повторить полученный сигнал и сделать его более четким;
• маршрутизаторы, которые имеют возможность принимать беспроводной сигнал и передавать его дальше (аналог репитера, но более функциональный).

Довожу до вашего сведения! Принцип действия всех этих устройств основан на работе с электромагнитными волнами с целью их последующего усиления. Преимуществом таких аппаратных устройств является реальная возможность увеличения скоростных характеристик Интернета для любого устройства, подключенного к домашней сети.

Другие варианты самодельных антенн

Идеи самодельных антенн могут быть следующими:

1. Сетчатый фильтр 4G. У каждого в доме есть простой алюминиевый дуршлаг. Надо закрепить удлинитель USB на ручке посуды. Подключите к нему модем — он должен в итоге оказаться внутри круга чаши. Направляем дуршлаг на базовую станцию ​​и принимаем сигнал.

   Усилить сигнал можно с помощью обычного колшага

2. Спутниковая антенна 3G / 4G. Если у вас есть старая спутниковая тарелка, используйте ее. Сигнал будет значительно усилен, так как антенна будет находиться на открытом воздухе. Снимите преобразователь с вала. Отремонтируйте модем здесь. Конечно, вам понадобится USB-удлинитель — аккуратно протяните его к модему и воткните. Теперь направьте тарелку на башню оператора. Для настройки вам нужно будет медленно вращать опорный диск для достижения максимального эффекта.

   Спутниковую тарелку можно быстро превратить в антенну для 3G / 4G

3. Антенна типа «двойное кольцо». Метод аналогичен антенне Харченко. Это так же эффективно, но и здесь придется потрудиться, чтобы сделать антенну.

   Для сборки двойного кольца нужно взять четыре одинаковых круглых металлических пластины и большую панель из того же материала, что и отражатель

Разновидности самодельных 3G и 4G приемников

Антенну для интернета своими руками сделать очень просто по подробной инструкции. На данный момент существует множество способов изготовления таких устройств, давайте рассмотрим самые распространенные и проверенные самодельные антенны.

Изготовленный из жестяной банки, приемник — недорогой инструмент для усиления входящего сигнала. В каждом доме непременно найдется ненужная консервная банка, желательно круглой формы. Банк действует как «слуховой аппарат» для электромагнитных волн, которые достигают дна конструкции и отражаются. В результате в середине устройства создается стоячая волна.

Рассмотрим самый простой вариант, не требующий ниток. Что нужно для того, чтобы сделать интернет-бустер из обычного банка своими руками:

• Вставляем модем в отверстие так, чтобы тыльная сторона конструкции с установленной в устройстве антенной оказалась внутри банки.
• Для реализации этого метода вам понадобится только банк и ваш модем. Надо снять крышку баночки и почти внизу просверлить отверстие диаметром, подходящим для 3G модема.
• Далее нужно подключить к модему удлинительный кабель USB, другой конец подключаем к ПК. Готовый усилитель лучше всего разместить возле окна. Далее необходимо отрегулировать положение простого устройства, чтобы получить максимальный уровень сигнала.

ВАЖНО! Главный недостаток этого метода в том, что он применим не во всех случаях. Например, если вы живете на нижних этажах или если ваш дом находится далеко от башни. Это будет эффективно, если возникнут незначительные проблемы с сигналом.

Давайте рассмотрим самые распространенные варианты.

Антенна с медной обмоткой

Эту 3G антенну очень легко собрать своими руками. Данная модификация в большинстве случаев рассчитана на частоту 300 герц. Однако эффективность такого устройства сильно зависит от длины отражателя. В начале процесса изготовления необходимо подготовить блюдо. Для этого можно использовать нержавеющую сталь или обычный DVD-диск, так как его внутренняя сторона содержит лист, не пропускающий сигнал. После этого нужно сделать вибратор. Для его изготовления лучше использовать медную проволоку, толщина которой соответствует 2,3 миллиметра. Для подключения устройства оптимален двухжильный кабель. Кабель необходимо подключить к пластине. Подключение может быть выполнено с помощью паяльной лампы. Далее стойки подключаются к антенне. Передние секции должны быть под углом 45 градусов. Наконец, необходимо сделать медную обмотку на самом валу.

Антенна из проволоки

Начальным этапом сборки такой антенны является подготовка самого приемника. Согнуть проволоку необходимо так, чтобы получилась двойная ромбовидная структура под углом 45 градусов. Далее проволоку необходимо закрепить на заранее подготовленной доске, для этого необходимо просверлить отверстия и вкрутить болты, чтобы обеспечить надежное крепление. Далее подключается усилитель. После этого подключается сам кабель, закручивая несколько саморезов на усилителе.

Модификация без фидера

Обычная частота антенны Харченко без блока питания — 300 герц. В начале сборки необходимо закрепить вал под будущий прибор. Для этого можно использовать сталь или алюминий. Обязательно использовать овальный срез. Эта функция упростит намотку. В большинстве случаев диаметр вала соответствует значению 23 миллиметра.

Важно! Для изготовления устройства могут использоваться пластины разной длины, так как эффективность зависит в основном от размеров вибратора. Для крепления антенны необходимо использовать алюминиевый провод диаметром не менее 2,9 мм. Центральные штифты могут быть выполнены из меди. Также рекомендуется использовать отражатель недиэлектрического типа.

Двойная центральная жила

Этот вариант антенны Харченко может работать на частоте 400 герц. В этой собранной вручную версии 3G-антенны используется ромбовидный вибратор. Обычные металлические пластины лучше заменить решетками. Минимальная длина должна быть 35 сантиметров. Стоит отметить, что отверстия для опор в этом варианте не являются обязательными. Также рекомендуется использовать вал большего диаметра. Его фиксация должна производиться только после ремонта вибратора. Для стабильного и качественного уровня сигнала используются отражатели. После выполнения этого шага антенна подключается с помощью кабеля.

Вариация с вертикальной поляризацией с оплеткой

Этот тип антенны способен выдавать 300 герц; допускается установка различных вибраторов. Как и в предыдущем варианте, вместо пластин можно использовать сетку и алюминиевую проволоку. Подставки должны быть выполнены в форме ромба. Положение боковых стоек должно соответствовать углу 45 градусов. Чтобы сигнал был максимально качественным, лучше всего использовать только диэлектрические источники питания.

Необходимая теория

Параметры антенны различаются для интернета 3G или 4G. Важен только частотный диапазон, в котором работает оператор. Чтобы собрать правильную антенну, вам нужно это знать. Для этого перейдите в настройки сети вашего телефона и найдите операторов сети. В возвращенном списке с множеством местоположений 2G вам просто нужно найти 3G и 4G. Зная, какой оператор обеспечивает необходимое покрытие в той или иной зоне, вы можете приобрести подходящую SIM-карту.

При установке антенны важно соблюдать все размеры с точностью до миллиметра. Они разные для каждого типа сети. Обычно сеть 4G работает на частоте 2600 МГц, в 3G — 2100 МГц. Иногда 4G и 3G имеют частоту 1800 или 850 МГц. Если при поиске сети у оператора 3G нет информации о его частоте, тогда лучше сделать антенну на параметры 2100 МГц, так как она с большей вероятностью поймает сигнал.

ШАГ 3: Выбор и подключение антенны

Я разделил этот отрывок на две главы. В первом предложу самодельный вариант, который можно сделать дома. Во второй главе я привел ТОП самых покупаемых антенн.

Самодельная антенна

он сделан по тому же принципу, что и я когда-то делал Wi-Fi-пушку. Необходимо было построить мост и передавать Интернет на большие расстояния. Но есть небольшая разница в размерах самих колесных дисков, что мы и сделаем. Размеры будут отличаться в зависимости от частоты, используемой базовой станцией и к которой мы хотим подключиться.

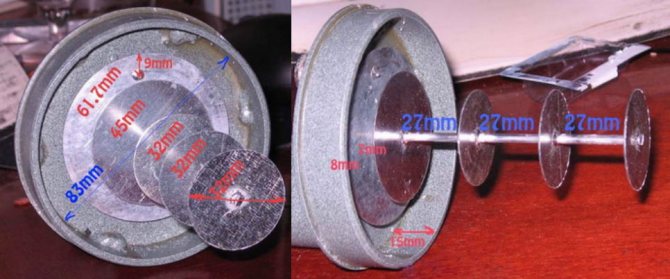

Но не будем этим извращаться, и я приведу две схемы с размерами кругов:

• 4G

• 3G


Итак, нам понадобятся:

• Две косы.
• Размер гаек соответствует размерам шпилек.
• Шпильки с резьбой.
• Медная фольга.
• Два коаксиальных кабеля.
• Модем для подключения и управления Интернетом.

• Сварщик со сваркой.

Отметьте кружочки по размеру на бумаге. Советую сразу просверлить отверстия и уже отмерять круги от них, так будет точнее.

ВНИМАНИЕ! Чем точнее вы прорежете круги, тем более стабильным будет сигнал, который вы сможете использовать.

Если в Wi-Fi мы использовали один провод, то здесь мы будем использовать два для усиления сигнала. Посмотрите на схему: на втором круге большего размера нужно перпендикулярно вырезать два маленьких отверстия, куда мы будем вставлять конец коаксиала.

Отверстие должно быть того же размера, что и центральная жила коаксиального кабеля — см. Изображение ниже. Вырежьте два отверстия.

Прикрепляем этот диск к большему и размечаем там отверстия.

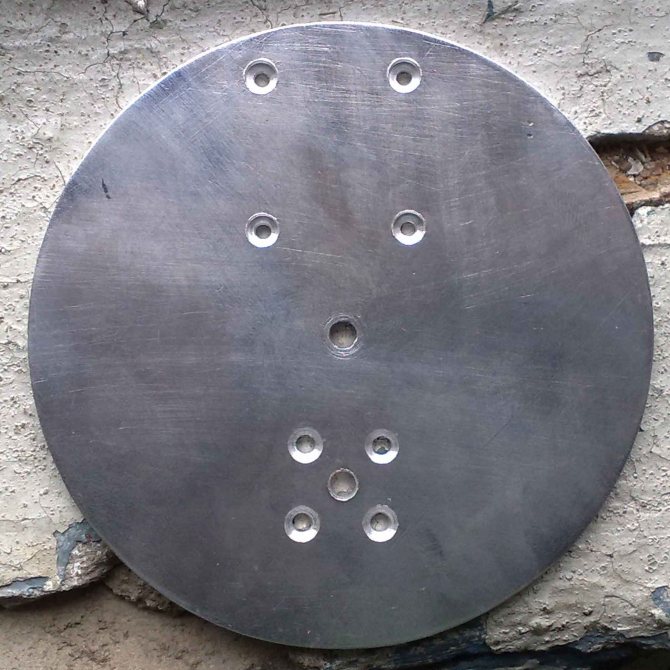

На большем диске мы проделали отверстия такого же размера, как и у обычного телефонного разъема.

Вставляем в эти пазы два разъема, которые должны быть у вас готовы. Будьте осторожны, чтобы не согнуть металл слишком сильно.

Теперь поставим наши обручи на шпильки. Каждый диск необходимо затянуть гайками. Кроме того, расстояние между кругами должно быть точно в соответствии с шаблоном, который я оставил в начале. Гайки рекомендуется затягивать потуже, чтобы колесные диски не вели — ведь антенну мы установим в дороге.

После сборки, в начале, там, где есть большой круг, можно прикрутить антенну к металлическому стержню. Но самое главное, нам нужно вот так воткнуть коаксиальный кабель и протолкнуть от него центральную жилу во второй диск.

Припаиваем наконечник ко второму кругу.

ВНИМАНИЕ! Не загибайте конец: это может ухудшить резонанс волны между дисками.

Теперь попробуем подключить эту антенну. Для этого воспользуемся модемом HUAWEI E8372h-153 — на данный момент это лучший флагманский модем на рынке со множеством интересных настроек. Вы можете прочитать об этом здесь.

Для подключения нам придется подключить два кабеля через косы к выходам нашего модема.

Что ж, теперь займемся следующим:

1. Для начала рекомендую подключить модем к ноутбуку.

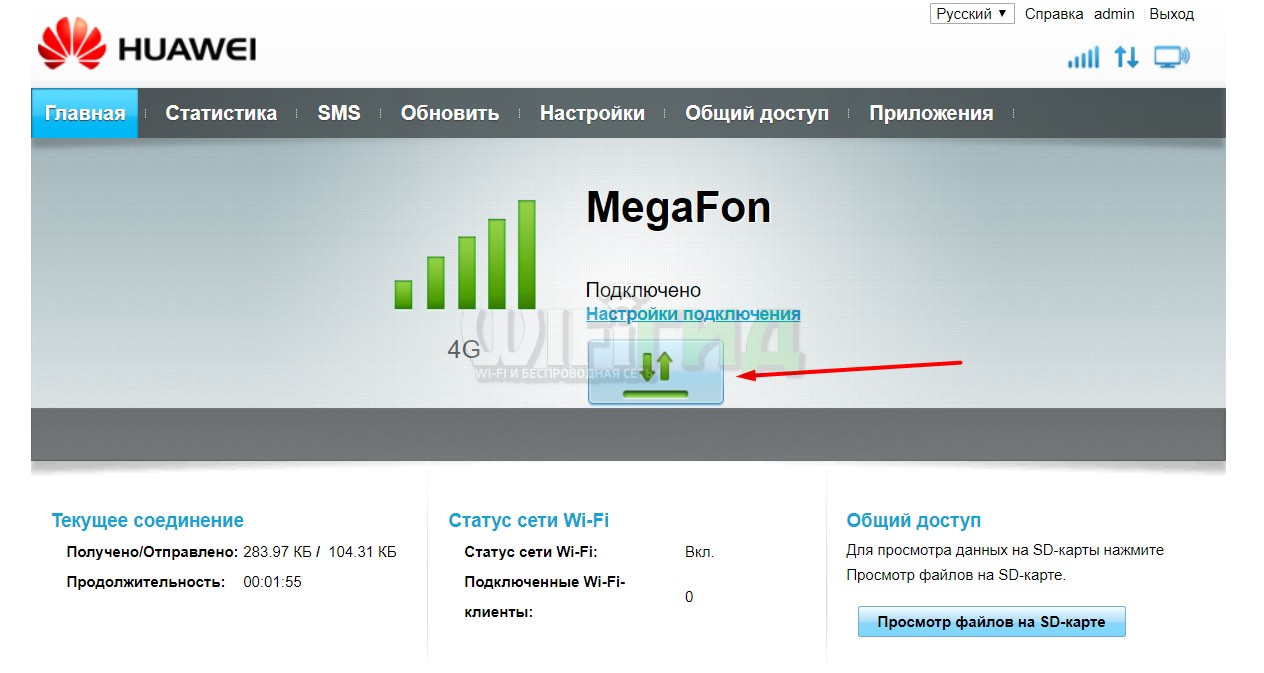

2. Входим в панель администрирования модема и наблюдаем за уровнем сигнала.
3. Вы можете увидеть уровень сигнала — если вы наведете курсор на значок шкалы в верхнем правом углу — чем меньше число, тем лучше сигнал.

4. Кроме того, антенну лучше установить на крыше — чем выше уровень деревьев, тем лучше. Напомню, что мы должны максимально точно навести антенну на базовую станцию. Все это делается вручную, поэтому вам понадобится помощь друга. В результате один устанавливает и поворачивает антенну, а второй сообщает результаты.

Кроме того, сам модем можно подключить к домашнему маршрутизатору, если вы хотите, чтобы все использовали Интернет. Самое главное, что в роутере есть USB-порт, поддерживающий мобильный интернет. Вы можете увидеть нашу подборку отличных вариантов здесь.

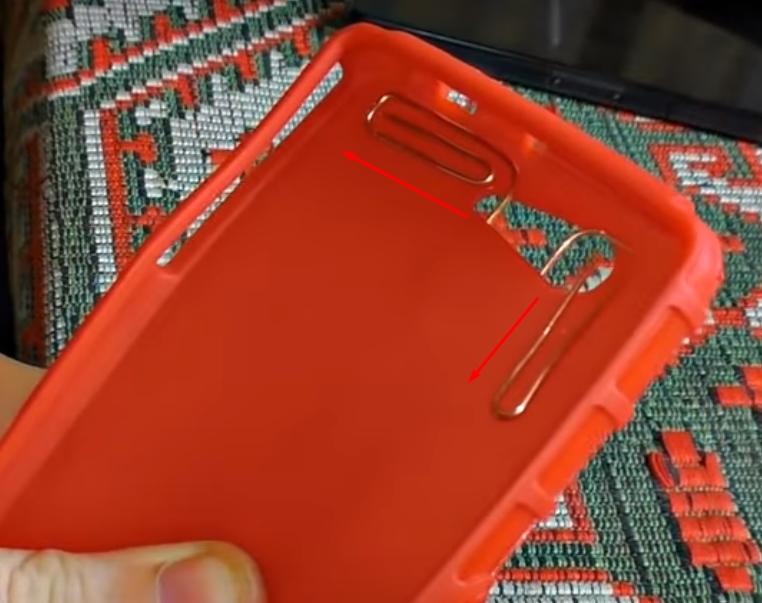

Кстати, антенну тоже можно подключить к телефону по емкостной связи. Внутренние антенны смартфона обычно расположены вверху, поэтому делаем два завитка вот так, складываем их в корпус. Один локон направлен влево (или вправо), а второй — вниз. Итак, положи туда телефон.

Вы также можете перейти на другую сторону и усилить весь сигнал дома. Для этого внутри здания можно установить повторитель. В результате антенна обнаружит мобильный сигнал, а ретранслятор раздаст его дома. По этой теме смотрите видео ниже.

Купить антенну

Если лень делать что-то своими руками, можно посмотреть готовые варианты. Преимущество покупных антенн в том, что они рассчитаны на несколько диапазонов одновременно, а не на один, как самодельная. При выборе обязательно смотрите стандарты, с которыми работает антенна, а также частоты. По частотам и стандартам лучше спросить у оператора. Сразу скажу, что в техподдержке вы можете встретить некомпетентного специалиста, который не знает этой информации, поэтому вам придется изучать ее более настойчиво.

РЕМО ШОССЕ BAS-2338

Диапазон	1700-2700 МГц
Стандарт	WCDMA-2100, LTE-2600, Wi-Fi, GSM-1800
NS	15 дБ

Триколор ДС-4G-5комплект

Диапазон	1700 — 2700 МГц, 780 — 980 МГц
Стандарт	GSM-1800, LTE, HSDPA, HSPA +, 4G
NS	5-7 дБ

Локус Моби-900 Турбо

Диапазон	880 — 915 МГц, 925 — 960 МГц
Стандарт	UMTS-900, GSM-900
NS	31 дБ

Пила Delta-L

Диапазон	780 — 980 МГц, 1700 — 2800 МГц
Стандарт	HSPA +, HSPA, UMTS, GPRS, EDGE, Wi-Fi, LTE, GSM-900, GSM-1900, GSM-1800
NS	12-14 дБ
