Настройка роутера D-Link DSL-2640U для «Ростелеком»

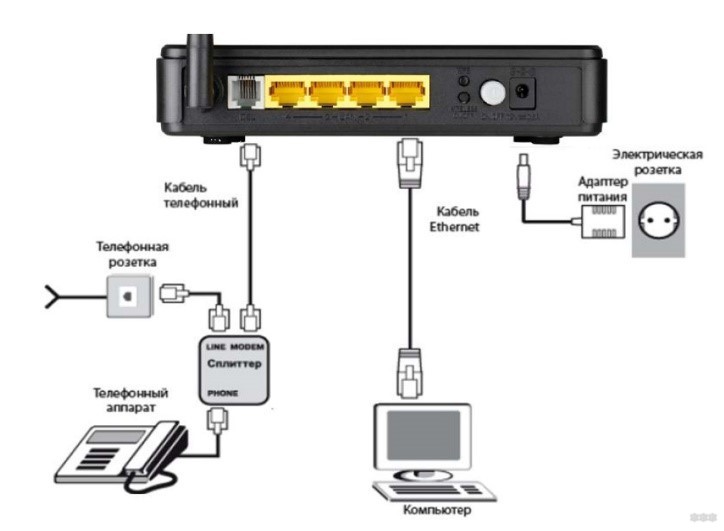

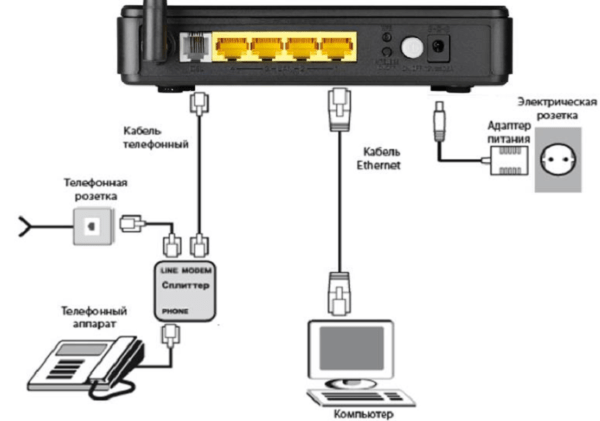

Схема подключения

• При первом включении оборудования необходимо выполнить следующий порядок действий: выключить компьютер и подключить модем к телефонной линии.
• Затем подключите разъем «DSL» сплиттера к разъему «DSL» маршрутизатора D-link dsl 2640u и совместите разъем «LINE» с телефонной розеткой. Для этого используется телефонный шнур.

Для подключения к персональному компьютеру необходимо запустить следующий алгоритм:

• Совместите адаптер питания и вилку и вставьте вилку в розетку. Через несколько секунд загорится зеленый индикатор «POWER»;
• Затем подключите кабель Ethernet от разветвителя к разъему WAN. Для работы с ПК можно использовать один из четырех портов устройства, остальные можно использовать для проводного подключения других компьютеров;
• вам нужно включить ПК, дождаться загрузки операционной системы.

Правильность работы модема D-Link DSL-2640U и связь с провайдером в сети Ростелеком подтверждается постоянным исправным состоянием индикаторов POWER, DSL и LAN».

Есть два типа настройки на выбор и профессиональный уровень пользователя:

• через веб-интерфейс роутера;
• автонастройка (с помощью установочного диска).

Пошаговая настройка роутера d-link 2640u

Эта статья посвящена подключению и настройке модема D LINK 2640U. Здесь вы найдете полную пошаговую инструкцию, узнаете, как подключить роутер через роутер, как организовать безопасную сеть Wi-Fi, зашифрованную другими пользователями ПК, а также параметры сети для разных провайдеров.

Подключение модема

В этом разделе мы увидим, как подключить модем к компьютеру.

Прежде всего, роутер необходимо подключить к блоку питания: вставить конец кабеля от блока питания в соответствующую розетку на задней панели модема, а сам блок питания — в розетку.

На задней панели модема (роутера) одновременно есть 4 входа LAN. Здесь вы подключаете один конец синего кабеля, поставляемого с D-LINK 2640U, и подключаете другой конец к порту LAN вашего PCM.

В то же время будьте осторожны: индикатор LAN вашего роутера должен загореться вместе с номером порта модема, к которому вы подключили локальный кабель. В этом случае оба конца кабеля должны быть на месте (порт на ПК и порт на маршрутизаторе).

Далее перейдите на следующую вкладку с инструкциями, где вам будет предложено подключить модем и разветвитель. К модему прилагается еще один кабель: воткните его в сплиттер (разветвитель), а другой конец этого кабеля подключите к соответствующему порту вашего роутера — «LINE».

Заводские настройки

У каждого устройства свои «заводские настройки». О том, как сбросить D-LINK 2640U до заводских настроек, поговорим дальше. Вы должны восстановить заводские настройки, если вы просто не можете получить доступ к меню настроек модема или если модем был настроен неправильно.

Функция «СБРОС» присутствует на каждом маршрутизаторе, и ее гораздо проще использовать, чем вы думаете:

• найдите в доме иголку или шило, посмотрите на заднюю панель вашего роутера, где вы увидите небольшое отверстие, подписанное надписью «RESET»;
• вот и все: воткните туда иголку (спичку), подождите секунд 5-6. В этом случае роутер должен быть включен;
• по истечении этого времени все индикаторы маршрутизатора один за другим погаснут. Он может перезагрузиться, что означает сброс настроек модема до заводских. Теперь вы знаете, как выполнить сброс D-LINK 2640U .

Вход через вэб – управление

Каждый модем имеет собственную систему управления через Интернет. В случае маршрутизатора D-LINK 2640U вы можете получить к нему доступ через любой браузер на вашем компьютере.

• проверьте, подключен ли модем к компьютеру и к разветвителю (индикаторы Line и LAN должны гореть);
• затем откройте браузер (Opera, Chrome) и введите IP-адрес 192.168.1.1. Вы попадете в окно веб-управления, где можете обновить свой модем или настроить его в автоматическом или ручном режиме.

Обновление прошивки

В этом разделе мы покажем вам, как правильно обновить прошивку вашего роутера. После покупки каждого устройства мы рекомендуем вам проверять наличие последней версии прошивки (обновлений), которая обеспечит его бесперебойную работу в течение более длительного периода времени.

• после которого будет только два символа: буква и цифра. Например A1. Это версия оборудования;
• пусть это будет C4.
• перейдите на вкладку «Ручные настройки», оттуда в раздел «Система — Обновление ПО» и нажмите «Обзор»;
• на этом обновление прошивки D-Link 2640U завершено.
• прежде всего, вам необходимо определить такую ​​функцию, как версия аппаратного обеспечения модема. Найдите этикетку на маршрутизаторе (обычно на нижней крышке) с несколькими строками, написанными на ней. Найдите тот, который подписан буквами «H / WVer» между этими строками. Вам это тоже нужно;
• выберите скачанный вами файл прошивки и нажмите на команду «Обновить»;
• затем перейдите на FTP-сервер компании D-Link и найдите нужную прошивку в соответствии с деталями;
• затем проверьте, подключен ли ваш роутер к вашему ПК или ноутбуку. Откройте любой браузер, введите сетевой адрес 192.168.1.1 в окне браузера, введите свое имя пользователя и пароль (по умолчанию при заводских настройках и аргументы, и аргументы — это слово admin). Нажмите на кнопку «Войти»;
• не выключайте компьютер и роутер. Дождитесь завершения обновления модема;

Параметры ADSL соединения

Параметры ADSL-соединения очень важны, потому что от них будет зависеть как скорость вашего интернет-соединения, так и его бесперебойная работа.

Как описано выше, перейдите в веб-панель управления модемом:

• открыв браузер, введите в адресной строке 192.168.1.1. Введите свое имя пользователя и пароль (по умолчанию admin / admin) и нажмите кнопку входа в систему;
• перейдите во вкладку «Сеть», в раздел WAN. Если роутер был только что куплен, следует удалить все соединения. Для этого воспользуйтесь кнопкой «Удалить»;
• затем нажмите кнопку «Добавить» и введите параметры подключения к Интернету;
• а затем следуйте приведенным ниже инструкциям, поскольку параметры ADSL-подключения напрямую зависят от вашего интернет-провайдера.

Как настроить роутер D-LINK 2640U для провайдеров

Чтобы подключить маршрутизатор D-LINK 2640U, необходимо сначала подключить сам маршрутизатор к компьютеру.

Если у вас нет разделения сигналов, когда вам нужно одновременно работать с телефоном и Интернетом, сделайте следующее:

• подключите второй кабель к единственному порту модема, затем к подходящей розетке для телефона;
• если у вас есть телефон, вам придется использовать специальное устройство — «разветвитель» или, другими словами, разветвитель, к нему нужно будет подключить второй кабель;
• затем в окне браузера введите адрес 192.168.1.1 и нажмите Enter. Введите свое имя пользователя и пароль (по умолчанию admin / admin);
• тогда вам нужно будет установить параметры подключения. У каждого провайдера свои параметры подключения. Следуйте инструкциям ниже!
• Подключите кабель LAN одним концом к ПК, а другим — к одному из портов на задней панели модема;
• войдите в веб-панель, во вкладке WAN начните создание нового подключения («Добавить» или «Добавить»);
• затем установите автоматическое подключение IP-адреса и DNS-серверов;

Ростелеком

• откройте браузер, введите 192.168.1.1 в адресную строку и нажмите Enter/;
• введите свой логин и пароль (по умолчанию — admin / admin) и нажмите кнопку входа;
• перейдите во вкладку «Сеть» и оттуда в раздел «WAN». Удалите все подключения к Интернету с помощью кнопки «Удалить».

После этого начинается настройка роутера Ростелеком D-LINK 2640U.

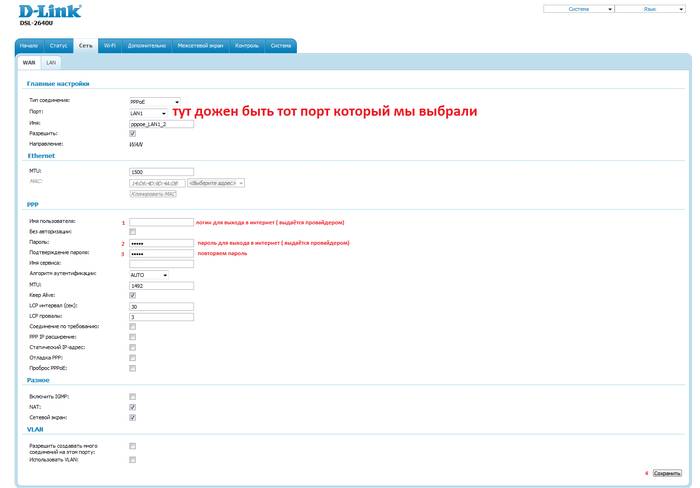

Нажмите кнопку «Добавить» и введите следующие параметры:

1. тип: PPPoE;
2. порт: новый DSL;
3. имя: не редактируется. Установите флажок на слове «Разрешить»;
4. установить значения VPI / VCI, LLC;
5. перейдите в блок PPP и введите свой логин и пароль, которые вы получили от своего интернет-провайдера;
6. поставьте галочку на «СОХРАНИТЬ»;
7. если у вас подключено IPTV, поставьте галочку напротив слова IGMP.

Готово: дважды нажмите кнопку «Сохранить» (включая карту WAN). Подождите 1-2 минуты, и вы будете подключены к Интернету, если вы ввели правильные данные.

Домолинк

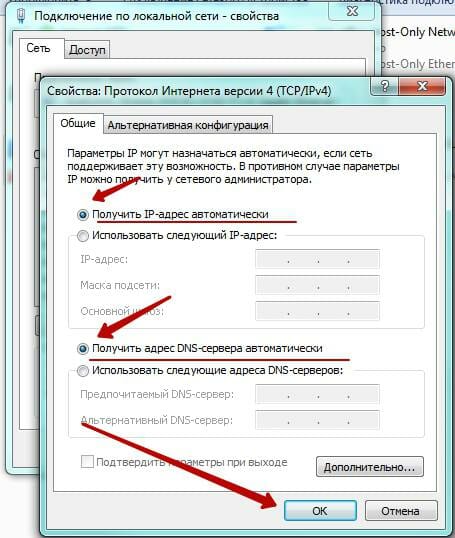

• поэтому необходимо настроить автоматическое получение IP-адреса и DNS-серверов;

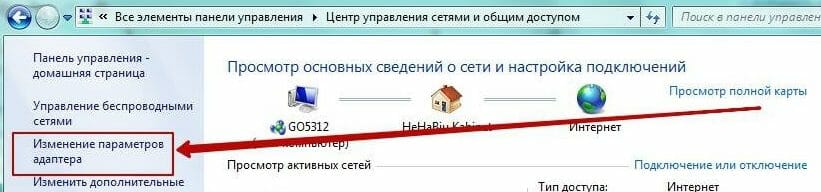

• в случае с WINXP перейдите по следующему адресу в настройках через меню «Пуск», перейдите в «Панель управления», откуда вы можете выбрать разделы «Сетевые подключения» и «Локальное сетевое подключение»;
• выберите «Протокол TCP / IP» и перейдите в его свойства. Установите флажок, чтобы автоматически получать IP-адрес и DNS-серверы;
• на главной странице выберите вкладку WAN и нажмите «добавить)».
• затем в первую очередь подключите модем к ПК и к сплиттеру;
• откройте страницу своего браузера и введите адреса 192.168.1.1. Введите свое имя пользователя и пароль (по умолчанию admin / admin) и нажмите «Войти»;

Укажите следующие параметры:

1. VPI = 0;
2. VCI = 35;
3. тип PPPoE;
4. далее введите логин (логин) и пароль (пароль), полученные от провайдера при регистрации подключения;
5. установите флажок «ПРОДОЛЖИТЬ ЖИЗНЬ».

Просто пропустите остальные страницы с помощью кнопки NEXT и подтвердите настройки в APPLY. Нажмите кнопку FINISH, чтобы завершить настройку маршрутизатора. Через пару минут соединение будет установлено.

МГТС

• включите компьютер, чтобы автоматически получить IP-адрес и DNS-серверы. Как это сделать, описано в разделе Domolink;
• откройте браузер и введите в окне адрес 192.168.1.1. Введите свой логин и пароль (по умолчанию admin / admin);
• введите параметры VPI и VCI, как указано оператором. Для уточнения вы можете позвонить в их службу поддержки;
• включите DHCP-сервер и установите диапазон IP-адресов. Например 192.168.1.2 и 192.168.1.221. Подтвердите свои настройки и сохраните. Если все сделать правильно, подключение к Интернету установится через 1-2 минуты.
• подключите роутер к источнику питания, затем подключите модем к ПК и разветвителю. Как это делается, мы писали вам выше;
• выберите тип PPPoE-соединения, введите логин и пароль;
• настроить модем с помощью функции автоматического подключения.Для этого на вкладке ГЛАВНАЯ установите флажок DSL Auto Connect;
• если вы не укажете автоматическое DSL-соединение, вам придется настроить модем вручную;
• затем выберите шлюз и службу по умолчанию в соответствии с требованиями вашего провайдера и нажмите ДАЛЕЕ. Не трогайте страницу конфигурации NAT, продолжайте дальше;

Укртелеком

Зайдите в веб-меню конфигурации вашего роутера — отметьте. Для этого введите в браузере 192.168.1.1 и нажмите Enter. Введите свое имя пользователя и пароль, нажмите на команду входа в систему.

Снимите флажок DSL Auto Connect, затем продолжите настройку модема:

1. ВПИ — 1;
2. VCI — 32;
3. тип: PPPoE;
4. Режим инкапсуляции: LLC / SNAP-BRIDGING;
5. Спросите у своего провайдера имя пользователя и пароль;
6. Название услуги: пустое поле;
7. Метод аутентификации: PAP (для Укртелеком ОГО);
8. так что по умолчанию все везде.

Сохраните и подождите около минуты, чтобы маршрутизатор перезапустился.

Настройка модема в режиме роутера

Модем можно настроить как в режиме маршрутизатора, так и в режиме моста. Чтобы настроить модем в режиме маршрутизатора, откройте веб-панель управления. Для этого откройте браузер и введите 192.168.1.1 в адресной строке. Затем введите свой логин и пароль (по умолчанию — admin / admin), войдите в панель и перейдите в настройки WAN. Теперь вам нужно будет заполнить параметры сети, которые можно получить у вашего провайдера или прочитать в предыдущих разделах.

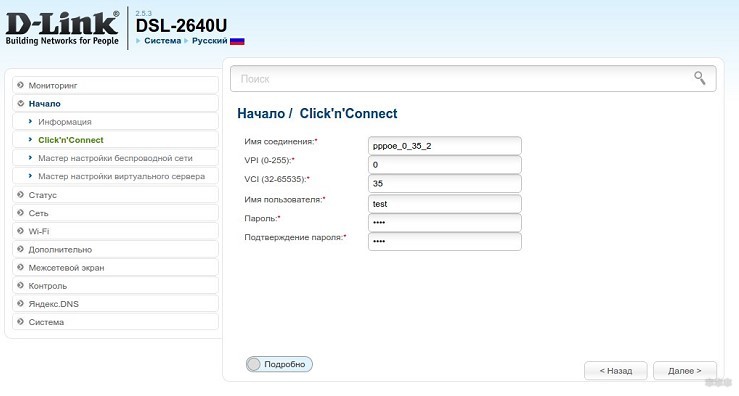

Click’ n’ Connect

Более длинный способ решения проблемы, но каждый шаг сопровождается подсказками и объяснениями. Конфигурация ADSL на роутере D-Link Wi-Fi:

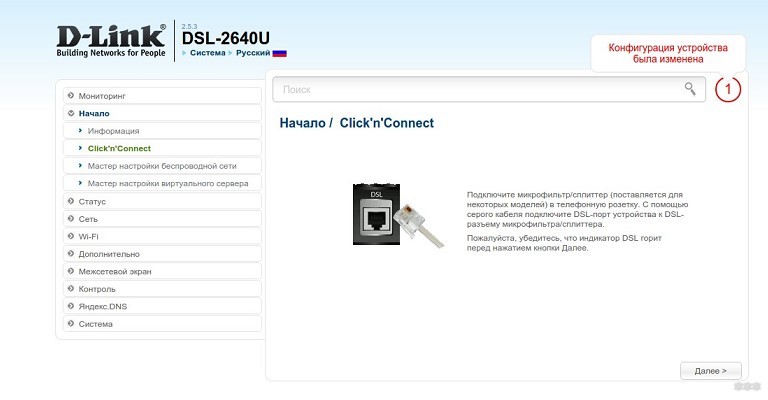

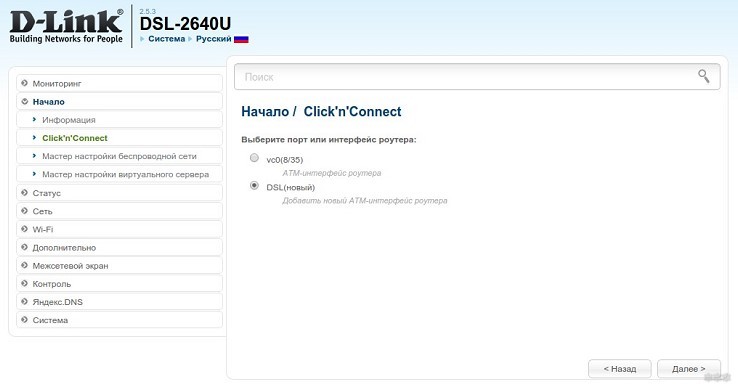

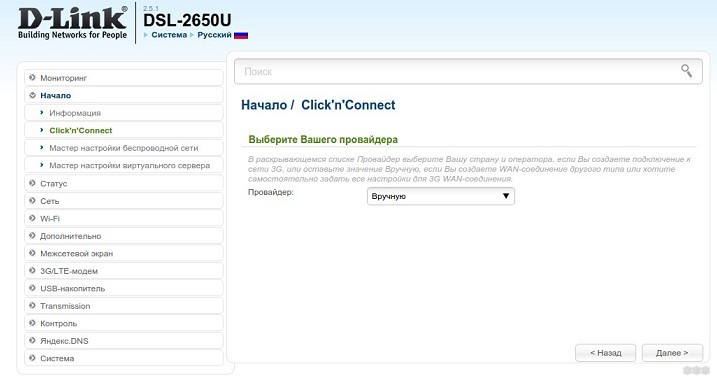

1. На домашней странице щелкните «Click ‘n’ Connect».

2. Укажите поставщика, выбрав его из списка.

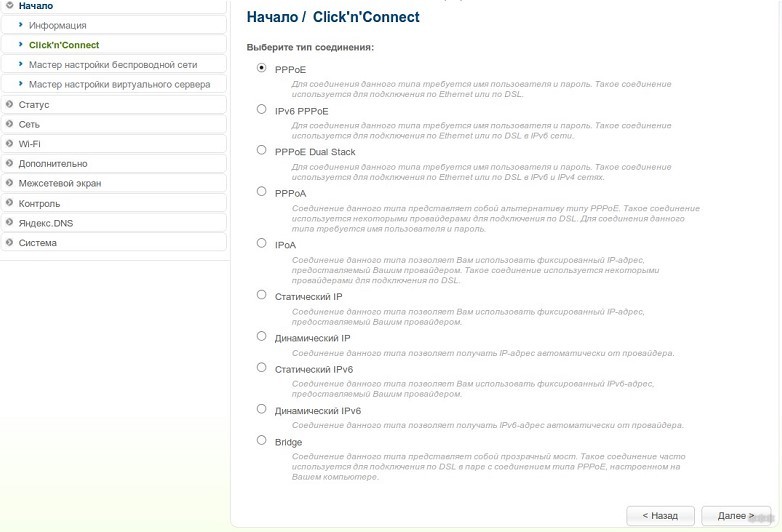

3. Выберите тип подключения.

4. Установите флажок в нужном месте, чтобы изменить интерфейс.

5. Введите информацию, указанную в договоре: логин с паролем от аккаунта, VCI и VPI.

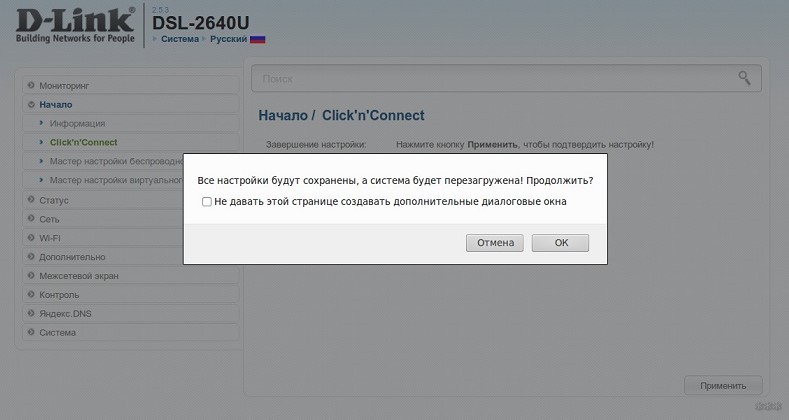

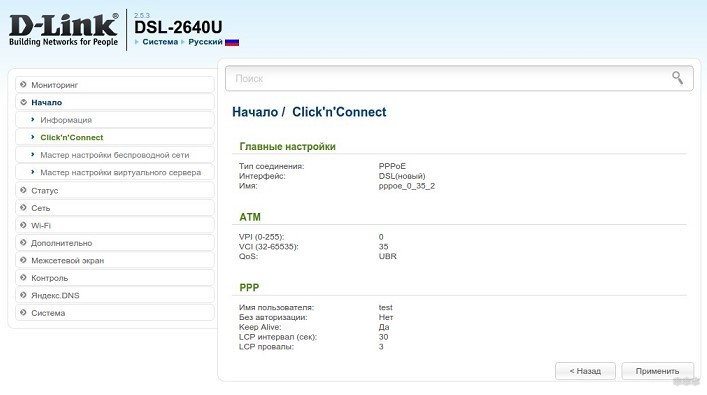

6. Убедитесь, что конфигурация правильная, и примените ее.

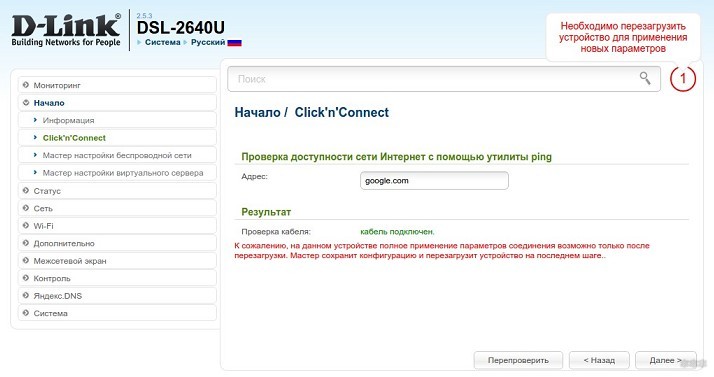

7. После успешной проверки подключения к сайту Google вы можете просматривать Интернет.

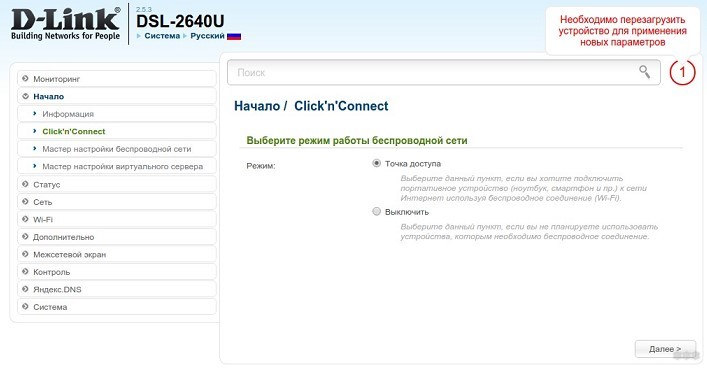

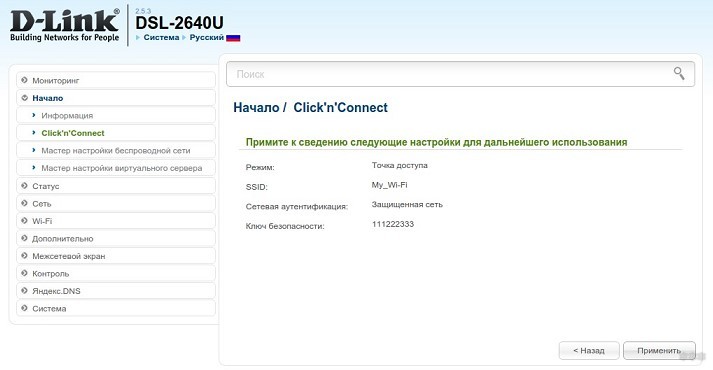

Дальнейшие инструкции по настройке точки доступа Wi-Fi на D-Link DSL-2640U с помощью утилиты:

1. Выберите первый вариант.

2. На следующей странице введите имя ключа для защиты сети.
3. Проверьте настройки, сохраните их.

4. Перезагрузите ваше устройство.


После запуска роутера сеть заработает.

Настройка на примере популярных провайдеров

Российские поставщики предпочитают работать с определенными протоколами. Поэтому необходимо заранее решить, подходит ли роутер для работы в сети конкретного провайдера.

Ростелеком

Этот провайдер поддерживает режимы ADSL и FTTx. Это означает, что настройку модема D-link DSL 2640U для Ростелекома можно произвести одним из описанных способов, в зависимости от того, какой из них может предложить провайдер.

Алгоритм для ADSL:

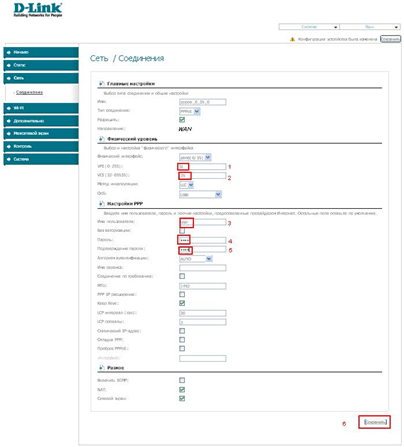

1. Заходим в пункт «Сеть» в подпункт «WAN». Чтобы установить новое соединение, в правом нижнем углу нужно найти кнопку «Добавить”.
2. В поле «Тип подключения» выберите PPPoE.
3. В строке «Порт» выберите «DSL (новый)», напишите любое имя, например Интернет.
4. Далее в разделе ATM заполните поля VPI и VCI, ниже нужно ввести логин и пароль. Эти данные предоставляет интернет-провайдер, их можно получить в службе технической поддержки.
5. Завершите настройку кнопкой «Сохранить.

Алгоритм FTTx описан выше. Тип подключения остался прежним: PPPoE.

Дом.ру

Этот провайдер не поддерживает ADSL-соединения, только FTTx. Следовательно, вам необходимо подключиться через порт LAN, настроив его как WAN.

Билайн

В сети Билайн данный роутер не поддерживается, по заверениям представителей провайдера D-link DSL 2640U не поддерживает их сети VPN.

Заходим в WEB-интерфейс модема

Перед доступом к настройкам модема убедитесь, что все кабели правильно подключены. В помощь статья «Как подключить ADSL-модем к телефонной линии».

все связано? Хороший! Теперь откройте один из браузеров, доступных на вашем компьютере (Internet Explorer, Google Chrome, Mozilla Firefox.) И в адресной строке (где обычно пишется адрес сайта) введите 192.168.1.1, затем нажмите «Enter» .

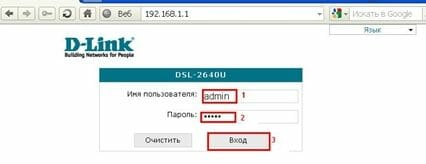

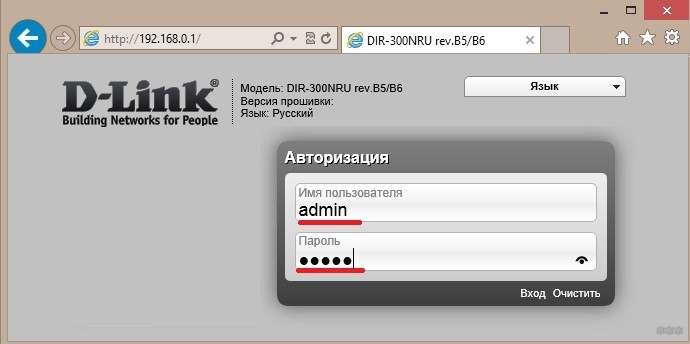

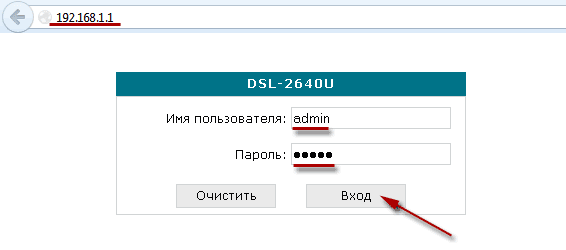

На экране должно появиться окно с запросом имени пользователя и пароля для доступа к WEB-интерфейсу устройства.

Внимание! Если WEB-интерфейс отличается от моего на изображении ниже, а не синим и белым, а темным (серым), перейдите по ссылкам в начале этой статьи на письменные инструкции для новой прошивки. Логин и пароль для доступа к WEB интерфейсу остаются прежними — «админ», «админ».

В поле «Имя пользователя» напишите «admin», в поле пароля введите «admin» (очевидно, без кавычек). Затем «Войти» .

Параметры ADSL соединения

Параметры ADSL-соединения очень важны, потому что от них будет зависеть как скорость вашего интернет-соединения, так и его бесперебойная работа.

Как описано выше, перейдите в веб-панель управления модемом:

открыв браузер, введите в адресной строке 192.168.1.1. Введите свое имя пользователя и пароль (по умолчанию admin / admin) и нажмите кнопку входа в систему;

перейдите во вкладку «Сеть», в раздел WAN. Если роутер был только что куплен, следует удалить все соединения. Для этого воспользуйтесь кнопкой «Удалить»;

затем нажмите кнопку «Добавить» и введите параметры подключения к Интернету;

а затем следуйте приведенным ниже инструкциям, поскольку параметры ADSL-подключения напрямую зависят от вашего интернет-провайдера.

Веб-интерфейс

Сначала необходимо установить и подключить сетевое оборудование:

1. Подключите устройство к сети с помощью адаптера.
2. Вставьте разъем с телефонным кабелем в разветвитель, подключите к нему телефон и роутер.

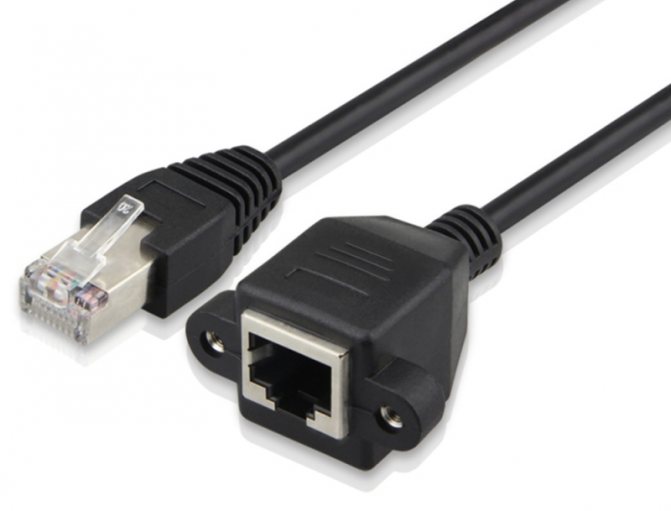

3. Соедините маршрутизатор и компьютер с помощью сетевого патч-кабеля. Для этого используйте любой из портов LAN.
4. Запустите браузер и перейдите по адресу, указанному на наклейке внизу устройства. Обычно это 192.168.1.1.

5. Введите логин с указанным там паролем. Скорее всего, вам придется ввести «админ» в оба поля».


Если устройство было приобретено не новым, рекомендуется сбросить настройки на стандартные. Для этого нажмите и удерживайте кнопку Reset на задней стороне корпуса и удерживайте ее 15 секунд.

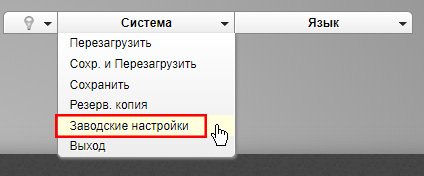

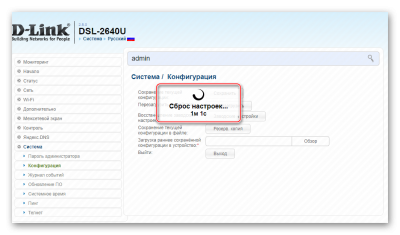

вы можете восстановить заводские настройки по умолчанию через «панель администрирования». Зайдите в раздел «Система», выберите «Заводские настройки».

После авторизации вы попадете на главную страницу веб-интерфейса настроек с краткой справкой по роутеру.

Рекомендуется установить пароль сразу из панели администрирования Wi-Fi роутера DSL-2640U. Для этого перейдите в меню «Дополнительные настройки», затем на вкладку «Система». Ищем пункт «Пароль администратора», устанавливаем код доступа, сохраняем изменения.

ADSL

Настройка Wi-Fi роутера D-Link DSL-2640U для ADSL-соединения:

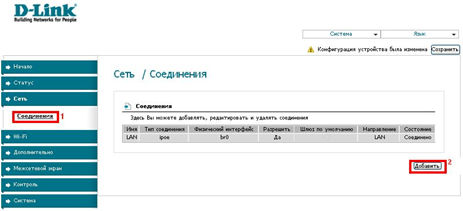

1. В вертикальном меню слева выберите «Сеть», нажмите «Подключения», а справа нажмите «Добавить».
2. Укажите имя для подключения (можно оставить по умолчанию, от него ничего не зависит).
3. Выберите тип подключения, указанный в соглашении с интернет-провайдером, разрешите.

Не трогайте никакие другие поля, если в контракте не указаны значения, отличные от стандартных. Для соединений PPPoE и PPPoA необходимо заполнить поля логина и пароля.

Сохраните ваши настройки.

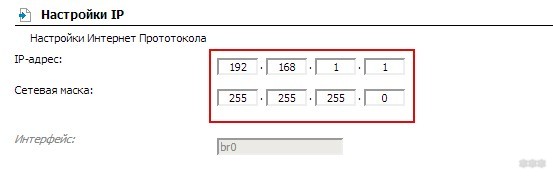

Чтобы создать локальную сеть, перейдите на вкладку «Сеть», нажмите на LAN. Заполните поля (можно ввести данные, показанные на скриншоте), внесите изменения.

Wi-Fi

Осталось настроить точку доступа для раздачи Wi-Fi. Также необходимо установить пароль для беспроводного подключения на роутере D-Link DSL-2640U:

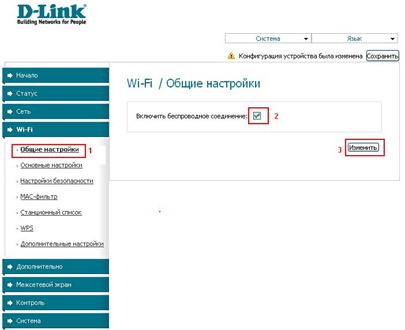

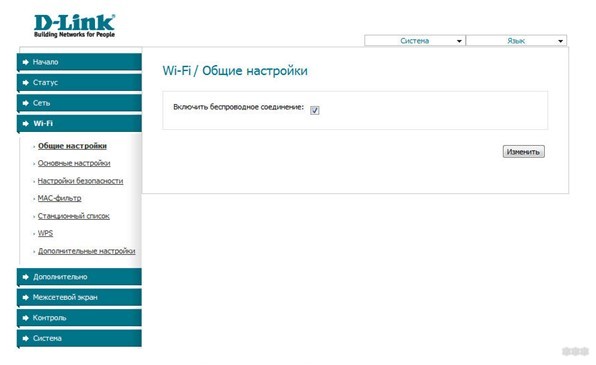

1. Перейдите на вкладку Wi-Fi, выберите «Общие настройки».
2. Установите флажок «Включить беспроводное соединение» и внесите изменения.

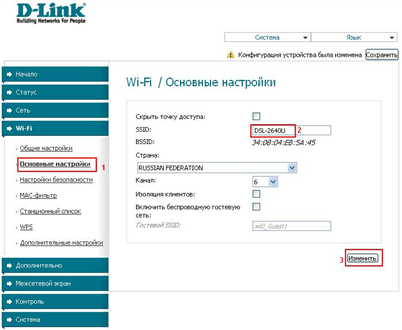

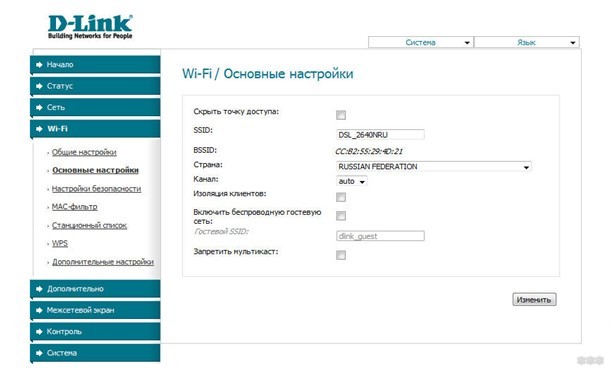

3. Заходим в «Основные настройки», вводим SSID точки доступа — ее имя.
4. Опция «Скрыть точку…» отключит передачу ее имени в сеть — пользователи не смогут найти точку доступа, они смогут подключиться к ней, только введя свое имя пользователя и пароль.
5. Укажите страну и, при необходимости, канал. Утилита InSSIDer поможет выбрать наиболее бесплатную.

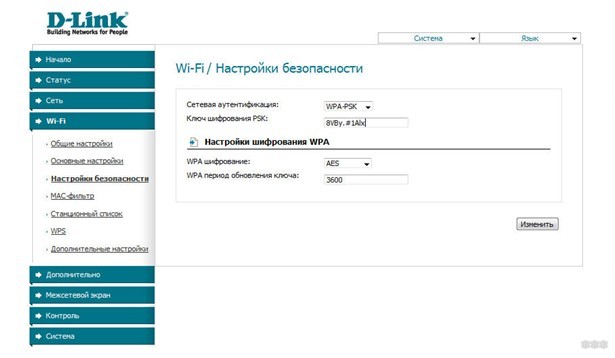

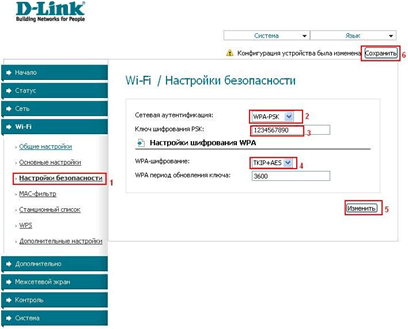

6. Сохраните и перейдите в «Настройки безопасности».
7. В поле «Сетевая аутентификация» укажите алгоритм безопасности «WPA2 / PSK», а затем введите пароль для подключения к точке доступа. Вы не можете ничего оставить внизу.

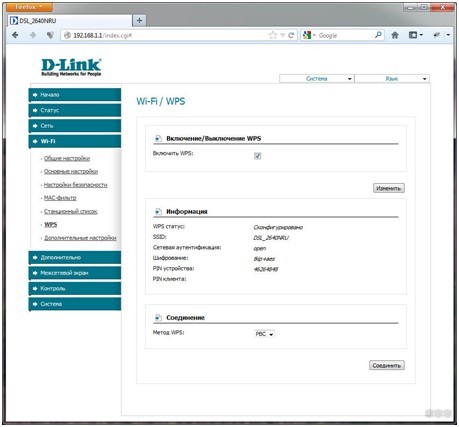

8. Чтобы активировать функцию быстрого подключения смартфонов, планшетов и ноутбуков через Wi-Fi к роутеру, нажмите «WPS» в главном меню и включите его.


Настройка модема DSL-2640u для цифрового телевидения Ростелеком

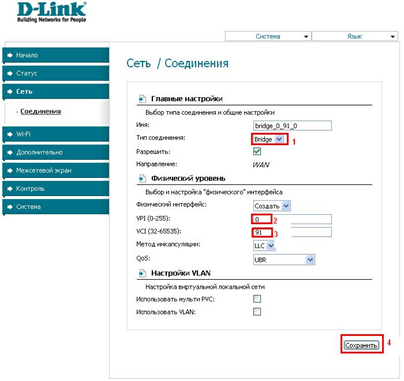

Зайдите в раздел Network / WAN. Нажмите кнопку «Добавить», выберите тип подключения «Мост», интерфейс «DSL (новый)», введите имя подключения, введите VPI = 0 и VCI = 50 (актуально для MRF Волги) для других регионов, VPI / Значения VCI могут отличаться. Уточните эти значения в службе технической поддержки вашего провайдера. И нажмите кнопку «Применить».

Точно так же создайте другое соединение VPI = 0 VCI = 51. Дело в том, что на некоторых АТС это делается таким образом, что многоадресная передача переходит в соединение 0/50 и одноадресное соединение 0/51 (доступ к серверу среднего уровня), поэтому вам нужно создать оба.

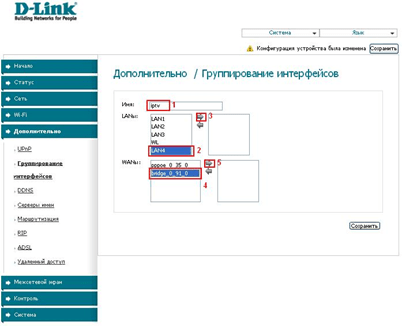

Группировка интерфейсов

После создания подключений для IP-TV необходимо сгруппировать их с портом LAN, к которому будет подключена приставка IP-TV STB. Для этого в меню слева выберите «Дополнительно», затем «Группировка интерфейсов» и нажмите кнопку «Добавить».

Введите имя группы, например IP-TV, введите группу «Прозрачный мост», выберите любой порт LAN, к которому мы будем подключать ТВ-приставку (я выбрал порт номер 3), выберите ранее созданные соединения моста PVC 0 / 50 и 0/51 и нажмите кнопку Применить».

Возможные неисправности и способы их устранения

Если у маршрутизатора dsl есть проблемы, первым делом попробуйте перезапустить устройство. Другой вариант — восстановить заводские настройки по умолчанию. Как это сделать, описано ниже.

Также стоит упомянуть, что кабели тоже могут быть повреждены. Стоит внимательно проверить все соединения на оборудовании и подключенных к нему устройствах. Иногда возникают ситуации, когда проблема на стороне провайдера. Тогда вам следует позвонить в службу технической поддержки, получить консультацию специалиста.

Если dsl-роутер по-прежнему не работает, рекомендуется обратиться в сервисный центр. Мастера диагностируют проблему и помогут исправить ее.

Обновление прошивки

Оборудование со временем устаревает. Чтобы он прослужил дольше, его периодически «шьют». Производитель публикует новые обновления на официальном сайте. Для модели 2640u скачивают с:

https://www.dlink.ru/u/faq/370/935.html

Последнее обновление датируется 2013 годом. Это означает, что это устройство больше не поддерживается производителем. Посмотрим, как можно обновить модем dsl.

Через веб-интерфейс

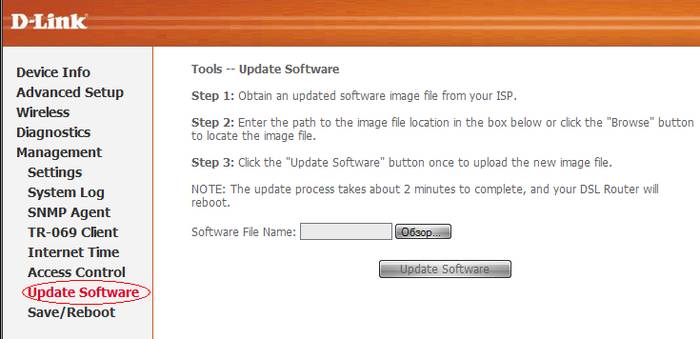

Через меню «Система» пункт «Обновление прошивки»:

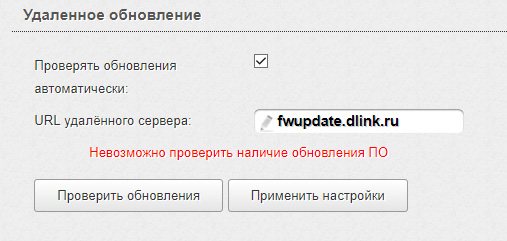

В окне есть два варианта обновления.

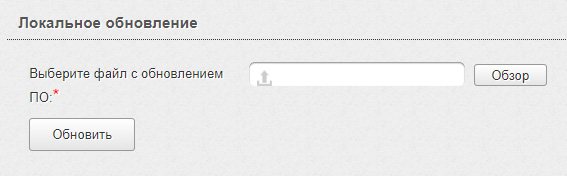

• Во-первых: вручную укажите загруженный файл, нажмите «Обновить»:
• Второй вариант: автоматический режим. Маршрутизатор DSL сам подключится к серверу обновлений и выполнит необходимую операцию:

В текущем примере используется эмулятор Wi-Fi adsl сетевого устройства 2640u, поэтому на экране отображается сообщение «Невозможно проверить наличие обновления программного обеспечения».

Через мобильное приложение

Также есть возможность обновления через мобильное приложение. Он существует для платформ Android и iOS.

Ссылка для Android: https://play.google.com/store/apps/details?id=ru.dlink.drcu&hl=ru.

Ссылка для iOS: https://apps.apple.com/ru/app/d-link-assistant/id1342564878.

К сожалению, 2640U в настоящее время отсутствует в списке совместимых устройств. В результате у пользователя нет возможности сделать это через мобильное приложение. Список постоянно растет, за его статусом можно следить в магазине приложений.

Сброс настроек роутера на заводские

Сброс настроек DSL 2640U выполняется двумя способами. В первом случае просто нажмите кнопку Reset на задней панели, удерживая ее в течение 10-15 секунд. Одновременный сброс всех светодиодов укажет, что процесс завершен.

Второй вариант — через веб-интерфейс. Для этого в левом верхнем углу выбираем пункт «Система», далее — «Заводские настройки»:

В течение двух минут сетевое устройство DSL вернется к заводской конфигурации.

Вход через вэб – управление

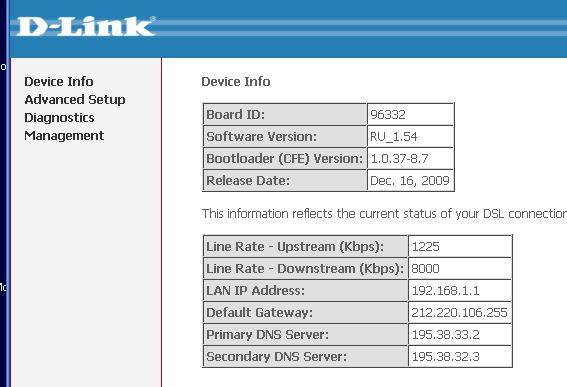

Каждый модем имеет собственную систему управления через Интернет. В случае маршрутизатора D-LINK 2640U вы можете получить к нему доступ через любой браузер на вашем компьютере.

проверьте, подключен ли модем к компьютеру и к разветвителю (индикаторы Line и LAN должны гореть);

затем откройте браузер (Opera, Chrome) и введите IP-адрес 192.168.1.1. Вы попадете в окно веб-управления, где можете обновить свой модем или настроить его в автоматическом или ручном режиме.

Настройка подключения

Перед установкой модема D-Link DSL-2640U необходимо открыть браузер и ввести адрес для доступа к настройкам модема: 192.168.1.1;

Откройте браузер, введите http://192.168.1.1 в адресную строку

Для этого используется строка браузера. После этого откроется новая вкладка. В нем укажите данные для доступа («логин» и «пароль» = admin).

После перехода на веб-интерфейс модема необходимо будет выбрать пункт «Дополнительные настройки».

Чтобы установить соединение по PPPoE для Ростелекома, необходимо перейти в колонку «Сеть» → WAN и нажать «Добавить».

Далее необходимо ввести информацию о формате подключения: тип подключения — PPPoE, порт — DSL, имя — Интернет. В пункте Банкомат в полях VPI и VCI необходимо ввести информацию, относящуюся к филиалу Ростелеком (в строке «Имя пользователя» указать логин, используемый для установления связи с Интернетом, в строке «Пароль», укажите пароль доступа, предоставленный провайдером) и нажмите «Сохранить».

Обновление прошивки

В этом разделе мы покажем вам, как правильно обновить прошивку вашего роутера. После покупки каждого устройства мы рекомендуем вам проверять наличие последней версии прошивки (обновлений), которая обеспечит его бесперебойную работу в течение более длительного периода времени.

• после которого будет только два символа: буква и цифра. Например A1. Это версия оборудования;
• пусть это будет C4.
• перейдите на вкладку «Ручные настройки», оттуда в раздел «Система — Обновление ПО» и нажмите «Обзор»;
• на этом обновление прошивки D-Link 2640U завершено.
• прежде всего, вам необходимо определить такую ​​функцию, как версия аппаратного обеспечения модема. Найдите этикетку на маршрутизаторе (обычно на нижней крышке) с несколькими строками, написанными на ней. Найдите тот, который подписан буквами «H / WVer» между этими строками. Вам это тоже нужно;

• выберите скачанный вами файл прошивки и нажмите на команду «Обновить»;

• затем перейдите на FTP-сервер компании D-Link и найдите нужную прошивку в соответствии с деталями;
• затем проверьте, подключен ли ваш роутер к вашему ПК или ноутбуку. Откройте любой браузер, введите сетевой адрес 192.168.1.1 в окне браузера, введите свое имя пользователя и пароль (по умолчанию при заводских настройках и аргументы, и аргументы — это слово admin). Нажмите на кнопку «Войти»;
• не выключайте компьютер и роутер. Дождитесь завершения обновления модема;

Использование маршрутизатора в домашней или офисной сети

Для выхода в Интернет или подключения к локальной сети компании с помощью модема DSL-2640U вы можете использовать:

• Проводное соединение, использующее порты LAN (4 или 3, если используются для IPTV). В этом случае кабель можно удлинить для увеличения дальности действия. И преимущество этого метода — гораздо большее расстояние (десятки метров) и лучшее качество связи, чем беспроводное соединение. Также стены и ограждающие конструкции не влияют на проводные коммуникации;

Рис. 6. Сетевой кабель и удлинитель для проводного подключения модема к компьютеру.

• Беспроводная сеть, преимуществом которой является мобильность устройства, подключенного к роутеру, и возможность выхода в Интернет как для смартфона, так и для планшета (который нельзя подключить по кабелю).

Недостатком беспроводной связи является относительно небольшое расстояние между подключенным компьютером и модемом. Вы можете увеличить его, создав дополнительные точки доступа.

Для данной модели роутера нет установки дополнительных антенн для усиления сигнала.

Чтобы подключить компьютер или другое устройство к сети, необходимо найти беспроводное соединение с именем, выбранным при настройке, выбрать его и ввести указанный пароль.

В дальнейшем все эти действия будут выполняться автоматически.

При этом пользоваться беспроводным доступом можно даже при наличии настольного ПК, установив специальный модуль Wi-Fi.

Это может снизить качество сигнала, но позволит обойтись без лишних проводов. И скорость такого доступа будет не менее 150 Мбит / с.

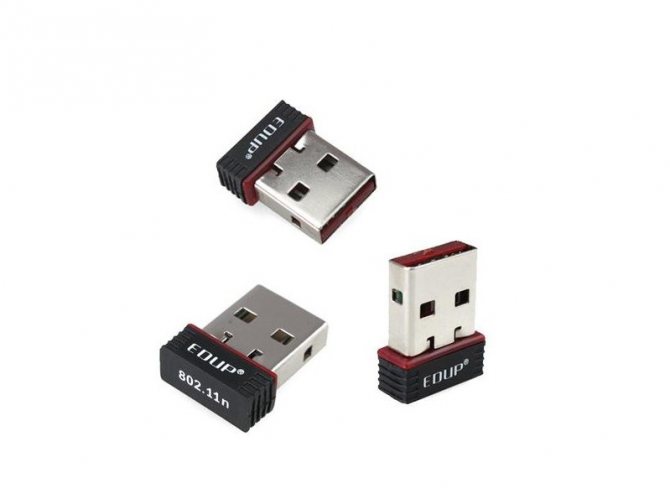

Рис. 7. Модули Wi-Fi для подключения компьютеров к сети.

Сброс на заводские настройки

Если конфигурация маршрутизатора D-link DSL 2640U не прошла по плану или пароль от веб-панели был забыт, вы можете восстановить настройки по умолчанию.

Кнопка возврата к заводским настройкам почти на всех устройствах расположена в углублении, чтобы предотвратить случайное нажатие. Эта кнопка обозначается словом «СБРОС», и для ее нажатия необходимо найти любое устройство толщиной с скрепку. Вооружившись инструментом, нужно удерживать кнопку несколько секунд, пока все индикаторы на модеме не погаснут. После этого роутер перезагрузится и установятся заводские настройки, с заводским логином и паролем.

Если у вас есть доступ к панели настроек, вы можете сбросить настройки через меню, для этого в панели «Система» нужно найти кнопку «Заводские настройки». После нажатия на какой из них роутер перезагрузится и отменит все изменения.

Контроль

Вкладка «Контроль» содержит управление Интернетом для пользователей. Вы можете ограничить его посещение определенными днями и часами. Это будет актуально, например, в офисе или для детей. Чтобы активировать правило использования, вам необходимо включить его и указать MAC-адрес устройства, которому вы хотите запретить доступ в Интернет, в какие дни и время.

Чтобы сотрудники или дети не могли посещать запрещенные и нежелательные сайты, вы можете ограничить их доступ с маршрутизатора, указав определенный URL-адрес. Подобно MAC-адресам, вы можете создать список URL-адресов.

IPTV

При подключении услуги интерактивного телевидения IPTV сети Ростелеком данное подключение должно быть отмечено как «Включить IGMP».

Для формирования другого PVC-соединения необходимо выполнить последовательность действий: нажать «Добавить» в подпункте WAN, где указана следующая информация: тип подключения (BRIDGE), порт — DSL, имя — TV. Поля VPI и VCI содержат информацию о запрашиваемом филиале Ростелекома. После этого следует нажать кнопку «Сохранить». Затем в окне таблицы WAN появится еще одна строка.

Чтобы обеспечить работу IPTV, вам необходимо создать порт LAN для ТВ-декодера. Этот порт связан с соединением PVC. Для этого выберите подпункт «Группировка портов» в столбце «Дополнительно», нажмите кнопку «Добавить группу» и введите имя в новой вкладке (например, iptv). Затем переместите один из портов LAN в правое поле из левого. Переместите телевизор прямо в WAN-соединение и сохраните изменения. В результате будут созданы две группы. Следующим шагом будет сохранение в интерфейсах слияния.

Как настроить роутер D-LINK 2640U для провайдеров

Чтобы подключить маршрутизатор D-LINK 2640U, необходимо сначала подключить сам маршрутизатор к компьютеру.

Если у вас нет разделения сигналов, когда вам нужно одновременно работать с телефоном и Интернетом, сделайте следующее:

• подключите второй кабель к единственному порту модема, затем к подходящей розетке для телефона;
• если у вас есть телефон, вам придется использовать специальное устройство — «разветвитель» или, другими словами, разветвитель, к нему нужно будет подключить второй кабель;

• затем в окне браузера введите адрес 192.168.1.1 и нажмите Enter. Введите свое имя пользователя и пароль (по умолчанию admin / admin);
• тогда вам нужно будет установить параметры подключения. У каждого провайдера свои параметры подключения. Следуйте инструкциям ниже!
• Подключите кабель LAN одним концом к ПК, а другим — к одному из портов на задней панели модема;
• войдите в веб-панель, во вкладке WAN начните создание нового подключения («Добавить» или «Добавить»);
• затем установите автоматическое подключение IP-адреса и DNS-серверов;

Ростелеком

• откройте браузер, введите 192.168.1.1 в адресную строку и нажмите Enter/;
• введите свой логин и пароль (по умолчанию — admin / admin) и нажмите кнопку входа;
• перейдите во вкладку «Сеть» и оттуда в раздел «WAN». Удалите все подключения к Интернету с помощью кнопки «Удалить».

После этого начинается настройка роутера Ростелеком D-LINK 2640U.

Нажмите кнопку «Добавить» и введите следующие параметры:

1. тип: PPPoE;
2. порт: новый DSL;
3. имя: не редактируется. Установите флажок на слове «Разрешить»;
4. установить значения VPI / VCI, LLC;

5. перейдите в блок PPP и введите свой логин и пароль, которые вы получили от своего интернет-провайдера;
6. поставьте галочку на «СОХРАНИТЬ»;
7. если у вас подключено IPTV, поставьте галочку напротив слова IGMP.

Готово: дважды нажмите кнопку «Сохранить» (включая карту WAN). Подождите 1-2 минуты, и вы будете подключены к Интернету, если вы ввели правильные данные.

Домолинк

• поэтому необходимо настроить автоматическое получение IP-адреса и DNS-серверов;
• в случае с WINXP перейдите по следующему адресу в настройках через меню «Пуск», перейдите в «Панель управления», откуда вы можете выбрать разделы «Сетевые подключения» и «Локальное сетевое подключение»;
• выберите «Протокол TCP / IP» и перейдите в его свойства. Установите флажок, чтобы автоматически получать IP-адрес и DNS-серверы;

• на главной странице выберите вкладку WAN и нажмите «добавить)».
• затем в первую очередь подключите модем к ПК и к сплиттеру;
• откройте страницу своего браузера и введите адреса 192.168.1.1. Введите свое имя пользователя и пароль (по умолчанию admin / admin) и нажмите «Войти»;

Укажите следующие параметры:

1. VPI = 0;
2. VCI = 35;
3. тип PPPoE;

4. далее введите логин (логин) и пароль (пароль), полученные от провайдера при регистрации подключения;
5. установите флажок «ПРОДОЛЖИТЬ ЖИЗНЬ».

Просто пропустите остальные страницы с помощью кнопки NEXT и подтвердите настройки в APPLY. Нажмите кнопку FINISH, чтобы завершить настройку маршрутизатора. Через пару минут соединение будет установлено.

МГТС

• включите компьютер, чтобы автоматически получить IP-адрес и DNS-серверы. Как это сделать, описано в разделе Domolink;
• откройте браузер и введите в окне адрес 192.168.1.1. Введите свой логин и пароль (по умолчанию admin / admin);
• введите параметры VPI и VCI, как указано оператором. Для уточнения вы можете позвонить в их службу поддержки;
• включите DHCP-сервер и установите диапазон IP-адресов. Например, 192.168.1.2 и 192.168.1.221. Подтвердите свои настройки и сохраните. Если все сделать правильно, подключение к Интернету установится через 1-2 минуты.
• подключите роутер к источнику питания, затем подключите модем к ПК и разветвителю. Как это делается, мы писали вам выше;
• выберите тип PPPoE-соединения, введите логин и пароль;
• настроить модем с помощью функции автоматического подключения. Для этого на вкладке ГЛАВНАЯ установите флажок DSL Auto Connect;
• если вы не укажете автоматическое DSL-соединение, вам придется настроить модем вручную;

• затем выберите шлюз и службу по умолчанию в соответствии с требованиями вашего провайдера и нажмите ДАЛЕЕ. Не трогайте страницу конфигурации NAT, продолжайте дальше;

Укртелеком

Зайдите в веб-меню конфигурации вашего роутера — отметьте. Для этого введите в браузере 192.168.1.1 и нажмите Enter. Введите свое имя пользователя и пароль, нажмите на команду входа в систему.

Снимите флажок DSL Auto Connect, затем продолжите настройку модема:

1. ВПИ — 1;
2. VCI — 32;
3. тип: PPPoE;
4. Режим инкапсуляции: LLC / SNAP-BRIDGING;
5. Спросите у своего провайдера имя пользователя и пароль;

6. Название услуги: пустое поле;
7. Метод аутентификации: PAP (для Укртелеком ОГО);
8. так что по умолчанию все везде.

Сохраните и подождите около минуты, чтобы маршрутизатор перезапустился.

Wi-Fi

Для начала нужно найти в столбце «Wi-Fi» пункт «Основные настройки», поставить отметку «Включить беспроводное соединение».

Затем в строке «SSID» назначьте имя новой сети Wi-Fi. В записи «Страна» назначьте «Россия». Не меняйте канал.

В подразделе Wi-Fi «Настройки безопасности» необходимо прописать следующие данные: тип сетевой аутентификации — «WPA2-PSK» и «Ключ шифрования», где вы вводите пароль для созданной сети Wi-Fi (любая комбинация букв и цифр не менее восемь знаков). Затем следует щелчок по кнопке «Изменить».

На этом ручная настройка параметров маршрутизатора D-Link DSL-2640U для сети Ростелеком через веб-интерфейс завершена.

Для сохранения настроек выберите подпункт «Сохранить и перезагрузить» в разделе «Система» меню».

Автонастройка

Если вы выберете установку автоматического режима с помощью установочного диска, последовательность действий после вставки диска в CD-ROM и запуска программы будет описана на мониторе. Для правильной настройки и работы устройства D-Link DSL-2640U важно неукоснительно выполнять все рекомендации, будьте внимательны при их выполнении.

Настройка ПК

Чтобы обеспечить правильную бесперебойную работу устройства, необходимо настроить автоматическое получение IP-адреса. Для этого выполняется следующая последовательность действий: «Пуск» → «Панель управления» → «Центр управления сетями и общим доступом». Перейдя во всплывающее окно справа, проверьте раздел «Изменение параметров адаптера».

Дальнейшие действия следующие: найти в списке подключений и щелкнуть правой кнопкой мыши по пункту «Подключение по локальной сети». Обозначьте подпункт «Свойства». В открывшемся окне выберите «Протокол Интернета версии 4 (TCP / IPv4)», нажмите «Свойства». Выберите «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера».
