Настройка роутера D-Link DIR 300 (пошаговая инструкция)

Правильная установка оборудования

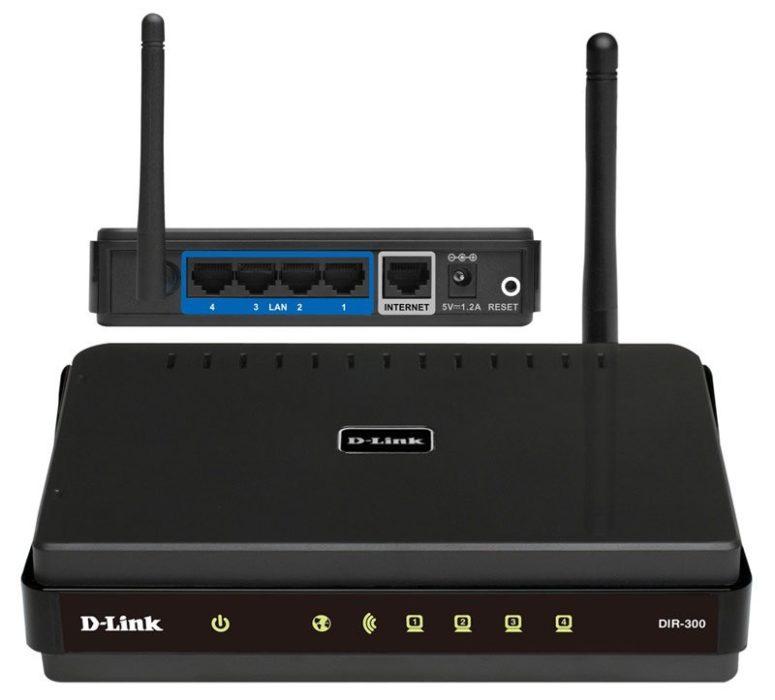

D-Link Dir 300 — очень популярная модель благодаря соотношению цена / качество. Многие операторы связи и провайдеры предоставляют своим клиентам именно такое оборудование в качестве базового устройства для подключения к Интернету. Вы можете подключить свой ноутбук, планшет, смартфон и другие устройства через беспроводную сеть, а также персональный компьютер через проводное соединение. Для этого в устройстве предусмотрены специальные выходы для сетевых кабелей.

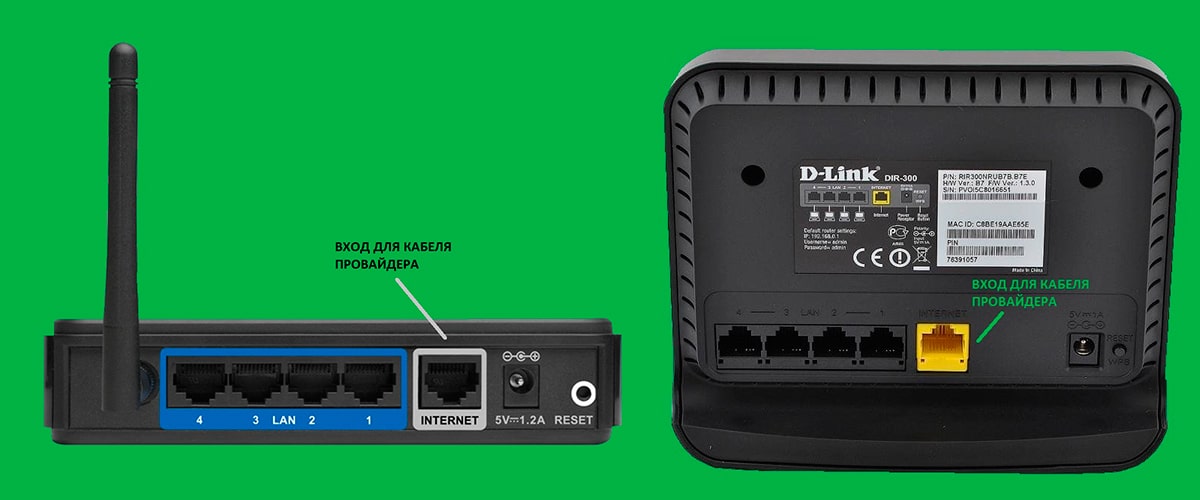

Сам кабель провайдера должен быть установлен в порт, подписанный как «ИНТЕРНЕТ». Четыре разъема слева используются для подключения таких устройств, как ПК, телевизор, ресивер или медиаплеер, если вы хотите установить проводное соединение. Несмотря на то, что большинство современных устройств теперь имеют возможность подключаться без использования кабелей, разработчики оборудования оставили эту возможность пользователям старых устройств. Кроме того, часто используется проводное соединение для обеспечения высочайшего качества и бесперебойной связи.

Желательно обратить внимание на наличие специальной кнопки настройки «СБРОС». Сбросить настройки, просто зажать 10 секунд. Будьте осторожны, этот параметр может разорвать установленное соединение, поэтому используйте его только тогда, когда это действительно необходимо. Индикаторы на передней панели показывают состояние устройства. Они отражают подключенные слоты и само наличие интернет-соединения.

Убедившись, что оборудование включено и подключены все необходимые кабели, можно переходить к вопросу, как настроить роутер D-link Dir 300.

Как подключить роутер для настройки

Несмотря на то, что вопрос о подключении роутера D-Link DIR-300 к компьютеру кажется элементарным, я считаю, что стоит упомянуть этот момент отдельно. На то есть как минимум одна причина — я не раз видел, как люди, к которым приходили сотрудники Ростелекома для установки ТВ-приставки, подключались «по w» — так что все якобы работало (ТВ + Интернет на компьютере) и не требовал никаких действий со стороны сотрудника. В результате, когда человек пытался подключиться с любого устройства по Wi-Fi, это оказалось неработоспособным.

Как подключить D-Link DIR-300

необходимо подключить кабель провайдера к порту Интернет (WAN), к одному из портов LAN (желательно LAN1) — подключить провод, который будет подключаться другим концом к соответствующему порту сетевой карты компьютера, с которого DIR -300 будет настроен.

Подключите роутер к розетке. И еще: не подключайте свое интернет-соединение на самом компьютере во время всего процесса перепрограммирования и настройки маршрутизатора и даже после него. Те, если у вас есть какая-то программа Билайн, Ростелеком, ТТК, Аист-онлайн или что-то еще, что вы используете для выхода в интернет, забудьте о них. Иначе удивитесь и зададите вопрос: «У меня все настроено, на компьютере есть интернет, а на ноутбуке показывает, что делать без доступа в интернет?».

IPTV

В старой прошивке роутера настройка ТВ, если ее предлагал провайдер, проблем не вызывала. Однако по непонятным причинам в новых версиях функция была удалена.

Настройка будет производиться на примере провайдера Ростелеком.

На странице «WAN» (раздел «Сеть») необходимо создать новое соединение.

Все настройки повторяют настройки, настроенные при подключении к провайдеру, включая флажок «Keep Alive», но есть некоторые отличия.

Тип подключения «Статический IP», MTU — 1492.

Раздел IP заполняется как на фото:

Убедитесь, что вы установили флажок «Включить IGMP». Затем включите IGMP версии 2 на вкладке «Дополнительно» в разделе «Разное».

Интересные продвинутые настройки

Внимание! Вышеупомянутых пунктов обычно достаточно, чтобы подключиться к Интернету и поделиться им через Wi-Fi. Не рекомендую «любителям» использовать сложные настройки D-Link DIR-300».

Я лишь вкратце коснусь того, на что еще способна эта модель. Профессионалы просто поймут, о чем они говорят, и плавно построят свою задачу. Итак, для упоминания.

• Маршрутизация. Позволяет пропустить любой маршрут. Вот почему это роутер, а не просто модем. Модель хоть и старая, но позволяет решать проблемы в домашних условиях.
• VLAN — позволяет разделить наши сети на виртуальные пространства. Это поможет наложить фильтр контента и отделить IP TV от общего потока трафика.
• Есть брандмауэр, NAT и переадресация портов. Прилагаю видео пересылки дальше:

• Репитер (репитер, усилитель, репитер). Если у вас уже есть какая-то сеть, этот роутер можно подключить к ней и просто продублировать, чтобы расширить зону покрытия. Это делается в настройках «Wi-Fi — Клиент». Здесь мы ставим галочку на переключение в режим и передачу, выбираем нужную сеть и все работает.

• Аппарат прошивается отлично. Если у вас более старая модель, зайдите на официальный сайт, посмотрите прошивку для обзора и просто обновите программное обеспечение. Но для меня официальную прошивку, если нет проблем, проще оставить прежней и есть смысл сразу обновлять только для профессионалов на какой-нибудь сторонний OpenWRT.

Подготовка Windows

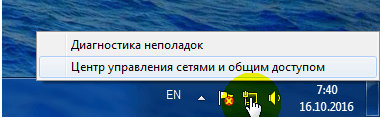

Во-первых, нам нужно выполнить некоторые настройки в самой операционной системе. Следующий метод аналогичен последним версиям Windows.

Теперь откроем для себя параметры протокола 4 (TCP / IPv4): чтобы добраться до этого пункта, в трее рядом с часами находим значок сетевого подключения и правой кнопкой мыши вызываем контекстное меню на нем. Выберите «Центр управления сетью».

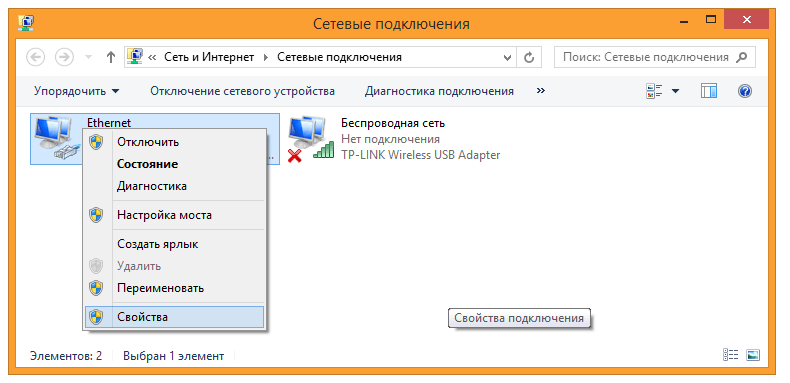

Здесь мы находим столбец под названием «Изменение настроек адаптера». Здесь вы можете увидеть возможные способы подключения к сети. В зависимости от того, будете ли вы подключаться по кабелю или по беспроводной сети, выберите соответствующий значок и щелкните его правой кнопкой мыши. Выберите «Свойства».

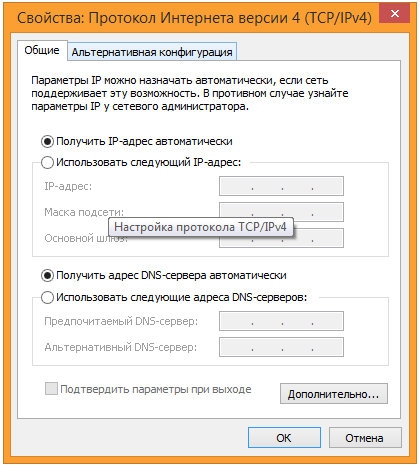

На появившемся экране найдите раздел «Протокол Интернета версии 4» и нажмите кнопку «Свойства». В последующих настройках установите флажки рядом с теми пунктами, которые предлагают автоматическую настройку совпадающих адресов. Если вы уже установили здесь параметры, вы захотите сохранить их на всякий случай — они могут понадобиться в будущем, если вы обнаружите, что несколько устройств в вашей сети не работают без протокола, установленного вручную.

Если не хотите читать — пошаговая видео-инструкция:

Настройка DIR-300: первое включение

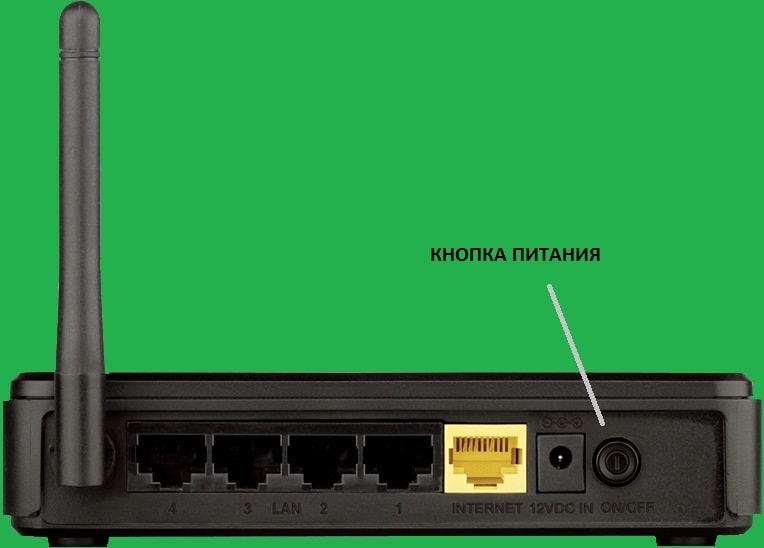

Перед настройкой DIR-300, конечно, необходимо включить его. Для этого обязательно предусмотрен адаптер питания. Адаптер подключается к розетке, а кабель от нее к соответствующей розетке роутера. Если лампочки на нем не загораются, найдите кнопку питания, если она есть (что не для всех моделей), и нажмите. Не путать с кнопкой сброса и кнопкой WPS.

Если роутер не новый, перед его настройкой желательно сбросить его до заводских параметров долгим нажатием кнопки RESET. Он скажет, что сброс произошел, когда все индикаторы мигнут одновременно. Кнопка сброса может быть совмещена с кнопкой WPS, поэтому короткое нажатие включит WPS (мы не будем рассматривать этот режим), долгое нажатие (≈15 секунд) сбросит настройки.

Теперь подключаем роутер к провайдеру: подключаем кабель, который входит в квартиру, в самую крайнюю дверь (отличную по цвету от остальных.

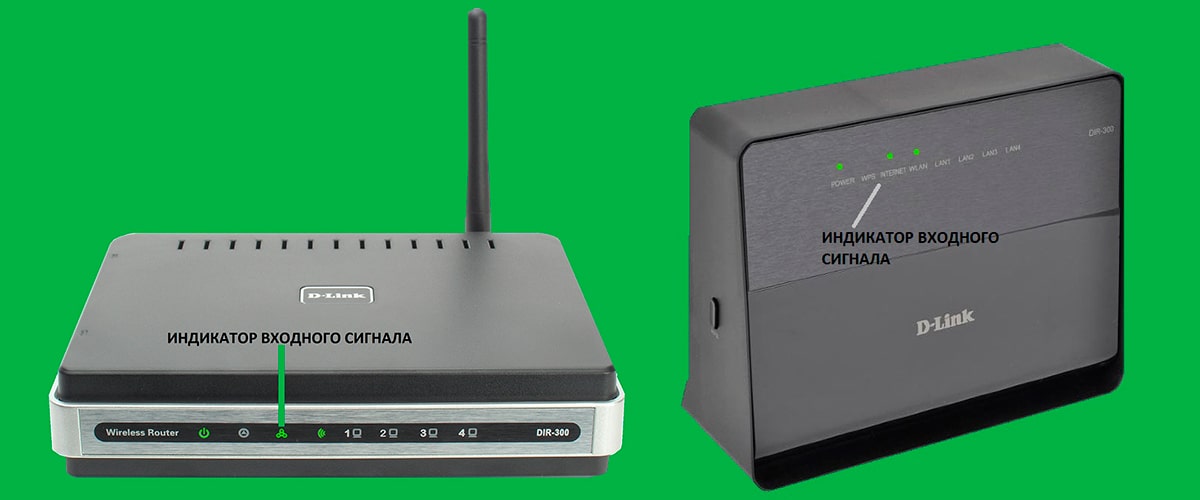

При этом должна загореться лампочка со значком интернета. Если этого не произошло, значит неисправен роутер или у провайдера проблемы и нет смысла читать, как настроить DIR-300. Цвет индикатора может меняться в зависимости от статуса подключения (Интернет уже подключен или пока не будет установлено соединение с оборудованием провайдера и Интернет не настроен), но на данный момент это не важно, главное, чтобы индикатор был включен.

Следующим шагом будет подключение роутера к компьютеру, для чего в комплекте есть патч-кабель — небольшой провод с сетевыми разъемами на концах. Один конец втыкаем в сетевую карту компьютера. Если есть два сетевых адаптера, именно тот, который используется мастером при настройке Интернета. Другой находится в любом из незанятых портов маршрутизатора. Подождем немного, пока они познакомятся друг с другом, и откроем браузер. Мы не рекомендуем Opera, так как она может быть активирована в режиме Turbo и ничего не будет работать. Но если других браузеров нет, в Opera стоит обратить внимание на значок «VPN» в левой части адресной строки. Если он темный или нет, значит все в порядке, если он подсвечен, то нажмите на него и в выпадающем окне отключите VPN, после чего роутер DIR-300 настроится без проблем.

Как настроить беспроводную сети на роутере D-link DIR-300

Маршрутизатор Wi-Fi доступен для работы, но без защиты. Любой пользователь, находящийся в пределах досягаемости роутера, сможет без проблем подключиться к нему. Поэтому необходимо максимально защитить сеть.

Как настроить роутер D-link DIR-300 для корректной работы беспроводной сети:

• Повторите действия предыдущего абзаца: откройте интернет-браузер и введите http://192.168.0.1 в адресную строку. На экране появятся настройки подключения, нужно выбрать раздел «Wi-Fi».

• В настройках Wi-Fi вам просто нужно дать сети имя, не касаясь остальных подпунктов, так как они уже заполняются автоматически. Чтобы назвать сеть, просто введите желаемое слово или фразу в поле «SSID». Осталось только сохранить настройки, нажав кнопку «Изменить».

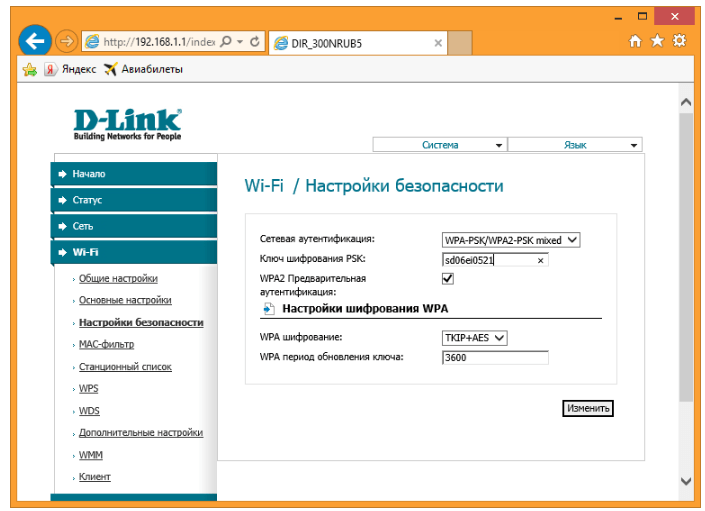

• В открывшемся окне просто установите: WPA2-PSK в поле Аутентификация сети и AES в поле шифрования WPA. Кроме того, безопасность устройства требует установки надежного и достаточно длинного пароля, который необходимо ввести в поле «Ключ шифрования PSK».
• После присвоения сети имени следует позаботиться о настройках ее безопасности, с которыми вы работаете в подразделе основных настроек «Настройки безопасности», в разделе Wi-Fi.


Важно! Чтобы свести к минимуму возможность взлома домашней сети, вы должны изначально установить надежный и качественный пароль. Для этого: его длина должна быть не менее восьми символов, необходимо использовать не только буквы, но и цифры, а также полезно вставлять в пароль такие символы, как подчеркивание, точка или дефис. Лучше всего записать пароль, чтобы сохранить его.

• После указания сетевой аутентификации, шифрования WPA и установки нового пароля необходимо сохранить новые настройки, нажав кнопку «Сохранить». После сохранения на экране компьютера появится небольшое окно, подтверждающее действие: конфигурация успешно сохранена. Вам нужно нажать кнопку «ОК».


После описанного выше алгоритма можно попробовать подключиться к беспроводной сети с помощью смартфона, планшета или с помощью Bluetooth на компьютере, предварительно отключив от него сетевой кабель.

Firewall и NAT

Чтобы настроить удаленный доступ как к домашнему компьютеру, так и к NAS, подключенному к DIR-300, необходимо понимать, как маршрутизатор реализует механизмы межсетевого экрана.

Вообще говоря, удаленный доступ относится к любому трафику, инициированному извне в домашнюю сеть и маршрутизатор. Поэтому для организации игры или FTP-сервера, обеспечивающего соединение с удаленными машинами, необходимо выполнить некоторые настройки D-Link DIR-300.

NAT — это механизм, который преобразует адреса, так что узлы Интернета не видят фактическую структуру домашней сети на другой стороне маршрутизатора, а обрабатывают весь трафик с локальных компьютеров, видя только внешний IP-адрес WAN. Таким образом, NAT в D-Link DIR-300 защищает от сетевых атак, предотвращая прямой доступ извне к внутренним адресам устройств.

Но при этом роутер будет мешать, если нужно дать друзьям доступ к FTP-папкам с фотографиями или игровому пространству. Чтобы настроить правила трансляции для NAT в DIR-300, необходимо выполнить переадресацию портов.

Для настройки портов маршрутизатора вам необходимо получить доступ к настройкам D-Link DIR-300 во вкладке «Виртуальные серверы».

+

Есть еще одна проблема: роутер получает от провайдера серый WAN IP, который постоянно меняется. Без постоянного адреса невозможно будет подключить удаленный компьютер к D-Link DIR-300, так как адрес назначения всегда разный.

Для решения этой проблемы используется технология DDNS, которая позволяет назначать постоянное доменное имя динамическому IP. Служба DDNS обновляет информацию об изменении IP-адреса WAN в режиме реального времени и обеспечивает непрерывную связь доменного имени.

Брандмауэр — это набор правил фильтрации трафика на основе таких критериев, как адрес, порт, протокол, направление. Фильтрация межсетевого экрана D-Link DIR-300 выполняется после декапсуляции, маршрутизации и обработки NAT.

Маршрутизатор позволяет перенастроить межсетевой экран во вкладке «Межсетевой экран — IP-фильтры».

Описание

D-link DIR-300 — доступный Wi-Fi роутер с удобным мониторингом и средним набором функций роутера. Он в основном используется для домашнего использования, поэтому подключение и настройка цифрового устройства могут выполняться руками обычного пользователя.

Основное преимущество этой модели — высокий уровень безопасности для данного типа маршрутизатора с использованием современных программ сертификации, таких как WEP, WPA и WPA2. Итог: высокая степень контроля доступа к сети, безопасность личных данных, минимизация возможности кражи информации в случае хакерских атак.

Для родителей наиболее актуальна модель DIR-300 D-link, так как в роутере есть программа «родительский контроль» и, используя простой алгоритм действий, можно установить запрет на открытие определенных типов контента сети.

Коммутатор устройств имеет 4 порта LAN, рассчитанных на оптимальную скорость 100 Мбит / с, что позволяет одновременно подключать к маршрутизатору 4 устройства. Стандарт связи 802.11g обеспечит взаимодействие как с устаревшими, так и с более современными цифровыми устройствами.

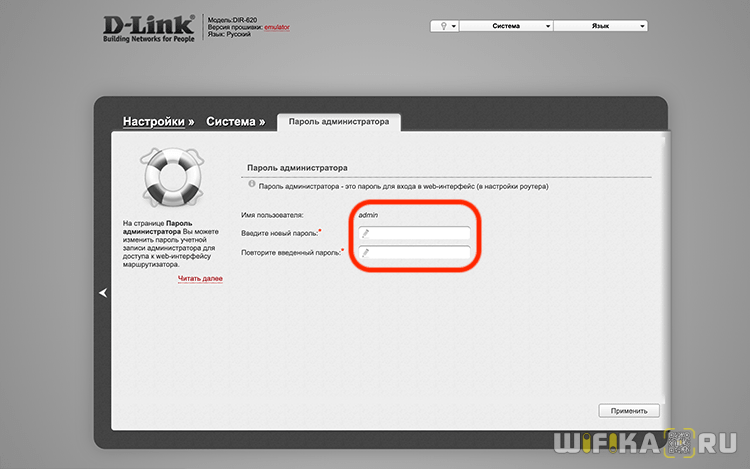

Пароль роутера

У нас есть интернет, мы защитили Wi-Fi от соседей, сейчас самое время обезопасить любой роутер — ведь теперь к нему может подключиться любое устройство извне, введите admin-admin и, например, замените все свои сайты с собственными злонамеренными намерениями. Вот потому что:

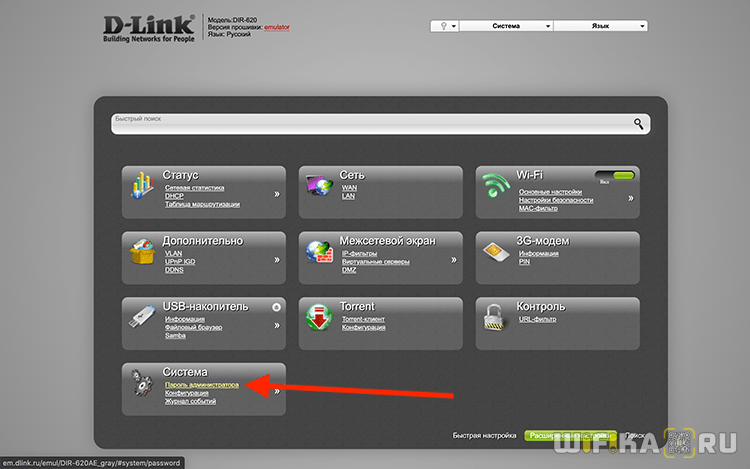

Система — пароль администратора

И тут меняем пароль на новый сложный. Ничего сложного)

Настройка сетевого оборудования

Можно предположить, что вы выполнили базовую настройку Windows для подключения к сетевому оборудованию. Далее необходимо изучить интерфейс самого роутера. Сначала мы рекомендуем вам убедиться, что он подключен к вашему устройству, затем открыть браузер и написать стандартный путь к его IP в адресной строке — 192.168.0.1 или 192.168.1.1

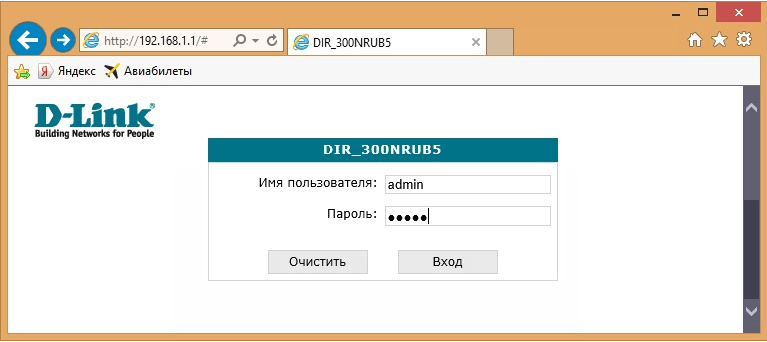

Если данные введены успешно, вы увидите панель ввода имени пользователя и пароля. Логин и пароль по умолчанию — это одно и то же слово — админ.

Мы находимся в панели управления роутером, где можем изменить практически все его параметры. Чтобы избежать проблем, мы рекомендуем действовать с осторожностью и изменять те значения, свойства которых вам неизвестны. Теперь нам нужно установить подключение к Интернету, поэтому перейдем в левое меню во вкладке «Сеть — Подключения». Выбираем нужный нам тип подключения — «WAN».

В открывшемся экране найдите специальный пункт «Тип подключения». Это может быть IPoE или PPPoE. По согласованию с провайдером вы можете узнать, какой тип подходит для вашего подключения, но чаще всего это первый IPoE. Здесь также необходимо установить флажки «Получить IP-адрес автоматически» и «Получить DNS-адрес автоматически».

Комплектность

Помимо самого роутера, в комплекте идет коробка, в которой поставляется товар, блок питания и документация, установочный диск. Диск содержит программу, созданную производителем этих моделей маршрутизаторов: D-Link Quick Router Setup Wizard. Плюсы нативного программного обеспечения:

• Возможность самостоятельно выполнять все операции, от установки до настройки.
• Простой и понятный интерфейс.
• Расширенные функции, в том числе установка широкополосного подключения.

Маршрутизатор имеет все необходимые технические компоненты, позволяющие работать с WPS, системой, значительно упрощающей процесс установки, настройки и даже безопасности программного обеспечения. Эта функция особенно полезна для начинающих пользователей.

Обновление прошивки

Если заводские настройки не дали положительного результата, следующим шагом для восстановления полноценной работы роутера является обновление прошивки. С завода аппарат находится в оригинальной версии. На официальном сайте TP Link (через поиск) вы можете найти последнюю версию прошивки и скачать ее. Файл имеет разрешение bin и находится на сайте в каталоге Firmware. Затем следуйте шагам следующих инструкций:

1. получить доступ к веб-интерфейсу роутера (подробнее см следующий раздел);
2. зайти в раздел «Система» -> «Обновление ПО»;
3. нажмите кнопку «Выбрать», затем укажите путь к файлу на вашем компьютере;
4. нажмите «Обновить».

Процесс займет несколько минут. По завершении произойдет автоматический перезапуск. Более новая прошивка обычно более эффективна, поскольку исправляет дефекты микрокода. Вы можете вернуться к предыдущей версии аналогичным образом, загрузив необходимое программное обеспечение с сайта и установив его через это меню.

Различные интерфейсы

Несмотря на большое количество доработок, прошивка DIR-300 изменилась незначительно, а панель управления настройками устройства получила только две версии — черного цвета (для первых версий) и прозрачную — для последних.

Функции имеют одно и то же имя здесь и там, но могут немного отличаться по своему расположению. Поэтому подробные инструкции по настройке роутера D-Link DIR-300 будут сопровождаться подробными экранами.

Как сменить пароль D-Link по умолчанию?

Одним из основных аспектов безопасности вашего роутера является пароль для доступа к области администрирования. Поэтому сразу после проведения первоначальной настройки D-Link необходимо открыть раздел «Система — Пароль администратора»

И установите новый ключ авторизации в системе роутера. Желательно, чтобы он состоял не только из разных регистровых букв и цифр, но и содержал специальные символы. Таким образом вы максимально обезопасите себя и всю локальную сеть от мошенников.

Установка беспроводного подключения

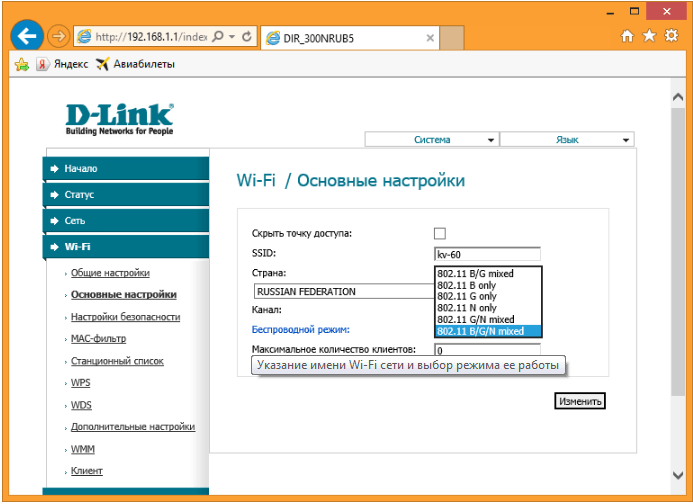

Теперь поговорим более подробно о настройках подключения Wi-Fi, которые позволят вам пользоваться Интернетом без использования кабелей на тех устройствах, у которых есть соответствующий модуль. Здесь тоже все довольно просто: перейдите в пункт меню настроек «Wi-Fi — Общие настройки», где нужно поставить галочку напротив пункта о включении беспроводного подключения.

На следующем шаге мы назовем нашу сеть и введем в нее пароль. Это поможет нам идентифицировать сеть и предотвратить подключение к ней третьих лиц. Название сети задается в поле SSID, здесь вы можете выбрать режим ее работы. Рекомендуется установить значение «802.11 B / G / N смешанный» — последнее в этом списке.

Теперь вы должны установить пароль в пункте «Настройки безопасности», куда вы можете переключиться в левом меню. Найдите столбец «Сетевая аутентификация», который должен иметь такое же значение, как показано на изображении ниже. Введите придуманный вами пароль в столбце «Ключ шифрования PSK» и обязательно запомните или запишите его, потому что для его изменения вам придется повторить все те же настройки в панели вашего роутера.

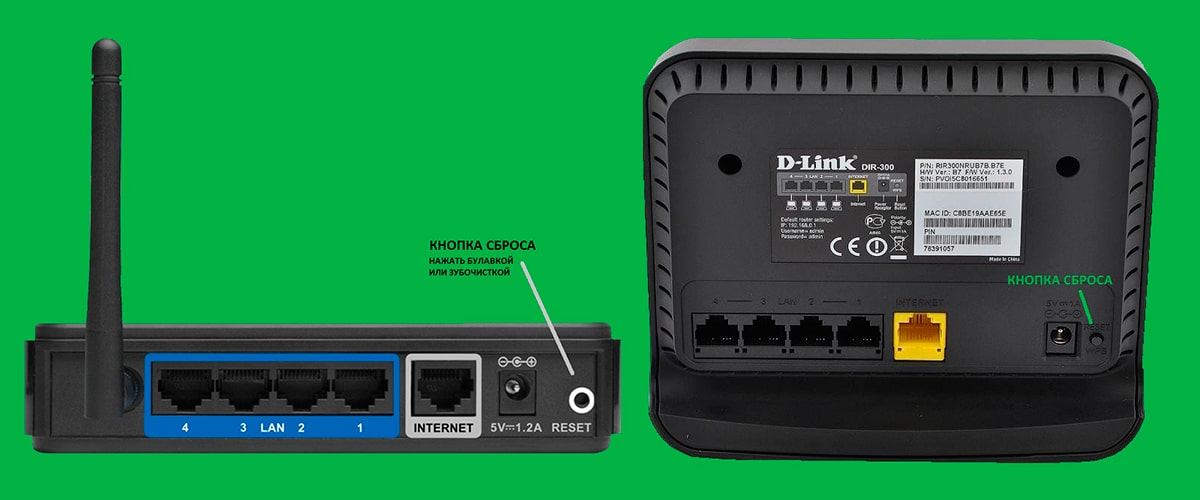

Как сделать сброс всех настроек

Во время работы роутер может работать некорректно: пропадет интернет или сбятся некоторые параметры. Подобные программные ошибки в большинстве случаев можно исправить, восстановив заводские настройки. Это можно сделать двумя способами: через веб-интерфейс (раздел «Система» -> «Конфигурация») или аппаратно. На задней панели находится кнопка с надписью Reset. Чтобы сбросить настройки, удерживайте ее более 10 секунд. Об успешном сбросе будет свидетельствовать одновременное включение всех индикаторов на передней панели.

Внимание! Вам понадобится скрепка или зубочистка, чтобы прижать. Далее пользователю придется перенастроить маршрутизатор DIR 300.

Настройка маршрутизатора D LINK DIR 300

введите логин и пароль

выберите язык

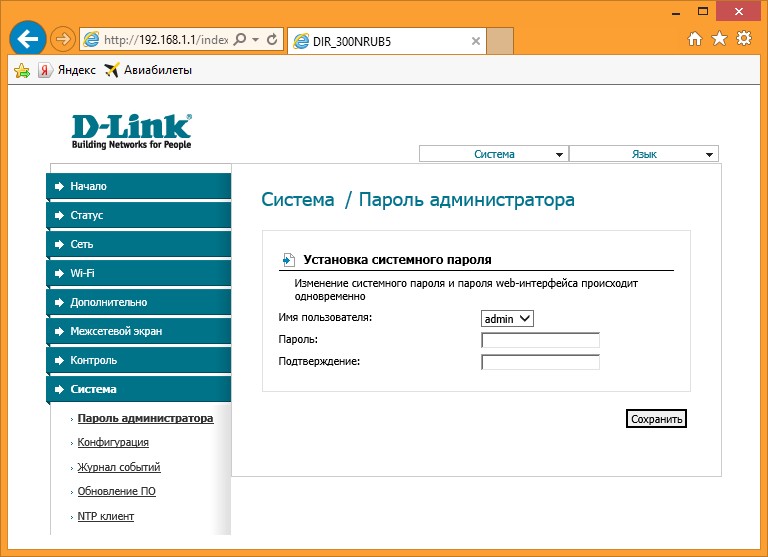

В целях безопасности рекомендуется немедленно изменить пароль по умолчанию на пароль, который вы придумали сами.

Для этого в списке выбираются следующие элементы:

• Система.
• Пароль администратора.

На этой вкладке введите имя (вы можете оставить «admin») и новый пароль, затем нажмите кнопку «Сохранить».

На следующем шаге перейдите в другой раздел, выбирая один за другим:

• Сеть.
• Сочинено.

Перейти к дополнительным настройкам

Теперь нужно вникнуть в полученный от провайдера контракт и узнать, какой тип подключения в нем используется. Чаще всего это IPoE или PPPoE, хотя возможны и другие варианты. Требуемый адрес необходимо выбрать из списка и, если используется MAC-адрес, ввести его в соответствующее поле. Вам также нужно будет установить метки на элементах:

• Получить DNS-адрес автоматически.
• Получите IP-адрес автоматически.

Наконец, нажмите кнопку «Сохранить».

D-Link DIR-300 — настройка подключения к Интернет

Сама идея настройки маршрутизатора заключается в том, что маршрутизатор сам устанавливает соединение с Интернетом, а затем распределяет его по всем подключенным устройствам. Поэтому настройка подключения является основным этапом при настройке DIR-300 и любого другого маршрутизатора.

Чтобы установить соединение, вам необходимо знать, какое соединение использует ваш провайдер. Эту информацию всегда можно найти на его официальном сайте. Вот информация для самых популярных поставщиков в России:

• Ростелеком — PPPoE — см. Также конфигурацию Ростелеком DIR-300
• Билайн, Корбина — L2TP, адрес VPN сервера tp.internet.beeline.ru — см. Также: Настройка Билайн DIR-300, видео настройки DIR-300 для Билайн
• Dom.ru — PPPoE — DIR-300 конфигурация Dom.ru
• Онлайн — динамический IP
• Interzet — Статический IP, подробнее — DIR-300 Interzet configuration
• ТТК — PPPoE — см. Конфигурацию DIR-300 TTK
• Аист — PPTP, адрес VPN сервера server.avtograd.ru, в настройке есть ряд функций, см. Конфигурацию Stork DIR-300

Если у вас другой провайдер, суть настройки роутера D-Link DIR-300 не изменится. Вот что делать (обычное, для любого провайдера):

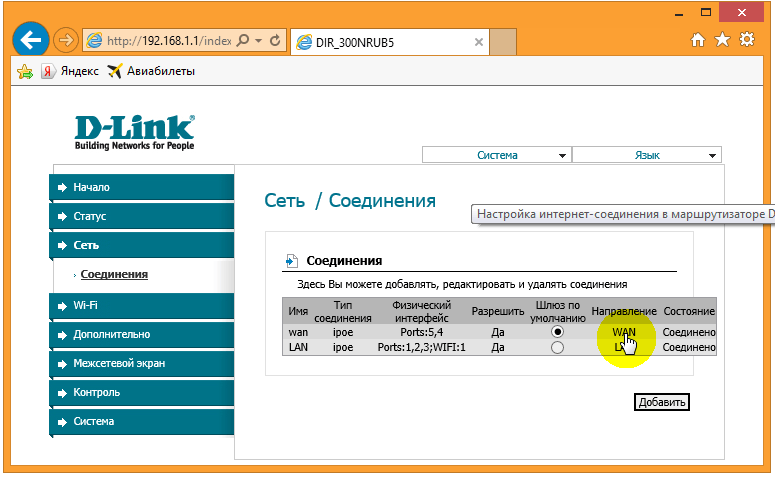

1. На странице настроек маршрутизатора Wi-Fi нажмите «Дополнительные настройки»
2. Во вкладке «Сеть» нажмите «WAN»
3. Нажмите «Добавить» (не обращайте внимания на то, что соединение, динамический IP, уже присутствует)
4. На следующей странице укажите тип подключения вашего провайдера и заполните остальные поля. Для PPPoE — логин и пароль для доступа в Интернет, для L2TP и PPTP — логин, пароль и адрес VPN-сервера, для типа подключения «Статический IP» — IP-адрес, шлюз по умолчанию и адрес DNS-сервера. Остальные поля в подавляющем большинстве случаев трогать не нужно. Нажмите кнопку «Сохранить».
5. Снова откроется страница со списком подключений, где вы найдете только что созданное подключение. Также вверху справа будет индикатор, указывающий, что изменения необходимо сохранить. Просто сделай это.
6. Вы увидите, что ваше соединение было прервано. Обновите страницу. Скорее всего, если все параметры подключения были указаны правильно, после обновления он будет в состоянии «подключен» и с этого компьютера будет доступен Интернет.

Следующим шагом является настройка параметров беспроводной сети на D-Link DIR-300.

Маршрутизация

Создание сети перестало быть прерогативой гиков и айтишников — на рынке появился огромный выбор устройств, призванных сделать жизнь обычного человека лучше и комфортнее.

Домашний парк сетевых устройств может включать как «ПК + смартфон + iPad», так и медиа-сервер, игровую консоль, телевизор, IP-камеру и даже холодильник, а маршрутизатор является сердцем домашней сети. Настроить это означает физически подключить эти устройства к D-Link DIR-300: по проводам или через WiFi. А затем обеспечить взаимодействие между ними и Интернетом, установив правила доступа и передачи на уровне канала и сети.

DHCP-сервер DIR-300 раздает IP-адреса всем устройствам и может работать как в динамическом, так и в статическом режимах. Для регистрации маршрута необходимо настроить статические адреса, поскольку для этого маршрутизатор должен связать постоянный локальный IP-адрес с указанным MAC-адресом устройства.

Настройка параметров DHCP в D-Link D-300 выполняется во вкладке «Сеть — LAN». Здесь настраивается пул адресов и настраиваются ассоциации MAC / IP.

Конфигурация правил маршрутизации доступна во вкладке интерфейса D-Link DIR-300 «Дополнительно — Маршрутизация».

Возможные неисправности и способы их устранения

Как подключить и настроить роутер D-Link Dir Model 615

Маршрутизаторы D-Link в целом работают надежно. Но даже у этих устройств иногда бывают сбои и неисправности. Способы их устранения указаны в инструкции по эксплуатации роутера. Ниже приведены наиболее распространенные проблемы и советы по устранению неполадок:

• Настройки отключились после сбоя питания. Если маршрутизатор DIR-300 не сохраняет настройки, заново настройте его или загрузите конфигурацию из ранее сохраненного файла.
• Беспроводное соединение периодически прерывается. Возможные причины — радиопомехи. Вам нужно изменить номер канала в настройках. Если не помогло, обновите прошивку устройства.
• Скорость беспроводного соединения намного ниже, чем у проводного соединения. Поменять прошивку устройства, помогает откат на предыдущую версию.
• Не все устройства в сети могут подключаться к маршрутизатору. Таким образом, действительно можно изменить тип шифрования беспроводной сети в настройках безопасности с более сложного на простой.

Эти рекомендации помогают в большинстве случаев.

Режим повторителя

В заводской базовой прошивке режим повторителя обычно недоступен для устройств D-Link. Но при этом можно установить клиентский режим, при котором роутер принимает сигнал от удаленного устройства и распределяет его дальше. То есть в результате получается тот же режим ретранслятора.

Та же проблема решается поиском альтернативной неродной прошивки, известной как версия «DD-WRT». Но так как это еще не нативная версия, мы опишем ее во второй, чуть ниже.

Заводская прошивка

Во-первых, клиентский вариант для другой сети.

Настройка DIR-300 в режиме репитера состоит из двух шагов:

1. В настройках Wi-Fi вместо ваших данных нужно указать данные сети, которую вы собираетесь усилить. Все данные копируются с основного устройства.
2. Для решения возможной проблемы конфликтов между устройствами необходимо отключить DHCP на DIR-300 и на странице «WAN» раздела «Сеть» добавить новое соединение (или изменить текущее, если роутер не планируется) для подключения к провайдеру в будущем). Вам необходимо установить тип подключения «Динамический IP», интерфейс «WiFiClient».
3. По желанию. Если беспроводные клиенты ранее были подключены к сети роутера, после установки с ретранслятором он исчезнет. Чтобы устройства не могли тщетно искать несуществующее соединение, рекомендуется забыть о сети и попробовать еще раз.

Сохраните и перезапустите роутер.

Альтернативная (DD-WRT) прошивка

Другой вариант получения репитера — установка альтернативной прошивки.

устанавливается стандартно: есть страничка в «Системе.

Для настройки ретранслятора нужно выполнить несколько шагов, например, при работе с оригинальной прошивкой.

1. Первое, что нужно сделать, это установить IP будущего усилителя. Вы можете использовать любой адрес с одним условием: он должен находиться в подсети основного устройства. Если есть сеть в диапазоне 192.168.0. * — ретранслятор не может иметь 192.168.1.*
2. На вкладке «Установка» в разделе «Основные настройки» отключите WAN.
3. Следующим шагом будет переход в раздел «Основные настройки», но уже во вкладке Wi-Fi. В альтернативной прошивке можно выбрать тип беспроводной сети — «ретранслятор-мост».
4. Выбери его. Далее необходимо указать имя сети — оно должно повторять имя на основном роутере.
5. После установки флажков, как показано на изображении, перейдите в раздел «Безопасность» (вкладка Wi-Fi). Здесь необходимо повторить все настройки безопасности основного устройства.
6. После сохранения всех внесенных изменений необходимо перезагрузить DIR-300.

После перезагрузки веб-интерфейс показывает, что сеть основного устройства используется.

Можно отметить, что альтернативная прошивка — это улучшенная версия заводской. Его возможности не ограничиваются настройками моста. Во многих торговых точках роутер сразу перешел на альтернативную версию, которая предлагает более продвинутые и гибкие настройки.

Сброс настроек

В случае неисправности может потребоваться возврат к заводским настройкам. Очень часто эта функция помогает избежать долгих и утомительных поисков и исправления некорректных параметров в разделе администратора, мешающих нормальному функционированию сети.

Выполнить сброс настроек можно либо из меню быстрого доступа в правом верхнем углу личного кабинета, либо из раздела «Конфигурация» в соответствующем информационном блоке.

Перед восстановлением заводских настроек рекомендуется сделать резервную копию базы данных маршрутизатора D-Link

Подробная инструкция по настройке роутера D-Link DIR-300

Чтобы начать настройку D-Link DIR-300, запустите браузер и введите http://192.168.0.1 в адресной строке для доступа к веб-интерфейсу маршрутизатора.

Если у вас нет доступа к админке, проверьте настройки для установления связи с роутером на самом ПК — здесь я подробно написал, как это сделать.

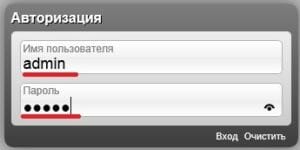

При первом доступе нас попросят ввести пару логин-пароль — по умолчанию «admin / admin». Это стандартные данные не только при подключении к роутеру D-Link Dir, но и для подавляющего большинства других моделей.

Подключение интернета и WiFi

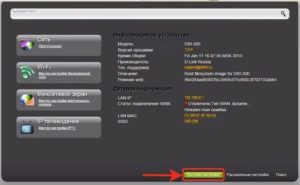

Мы попадаем на главную страницу личного кабинета D-Link DIR-300. Нам нужно открыть раздел «Дополнительные настройки»: ссылка на него находится в правом нижнем углу.

Здесь мы сначала настроим подключение роутера D-Link к Интернету. Откройте вкладку «Сеть», раздел «WAN». Выбираем тип нашего подключения: он указан в договоре с провайдером, находим и просматриваем или запрашиваем техподдержку. Далее мы вводим все данные, указанные в договоре, и данные, необходимые для подключения.

Мой тип — PPPoE, для авторизации требуется только логин и пароль. Оставьте остальные поля по умолчанию, если ваш провайдер не потребует иного.

Кроме того, настройка маршрутизатора D-Link DIR-300 продолжается путем ввода данных для локальной беспроводной сети, то есть для тех компьютеров, которые будут через нее выходить в Интернет. Прежде всего, убедимся, что WiFi включен — это можно сделать прямо на главной странице админки в блоке «WiFi» — просто активируйте ползунок.

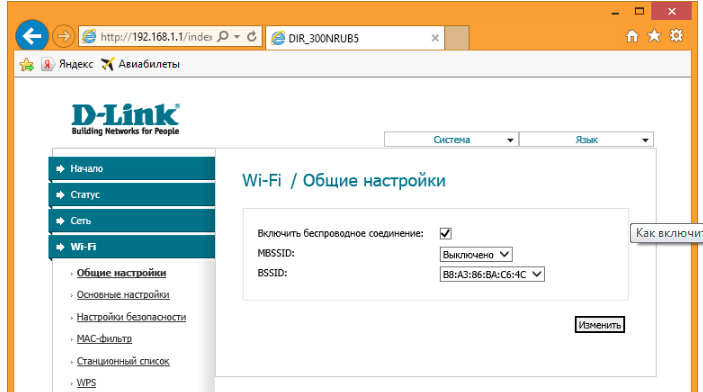

Или перейдите в «Основные настройки» и установите флажок «Включить беспроводную связь».

Расширенные настройки D-Link

Для более детальной настройки роутера D-Link DIR-300 снова перейдите в «Дополнительные настройки», раздел «WiFi». Здесь мы устанавливаем имя (SSID) для беспроводной сети, страну (для использования разрешенных частот), стандарт WiFi (смешанный) и максимальное количество подключенных клиентов. Оставляем канал WiFi «авто» — в дальнейшем его тоже можно настроить на более стабильный сигнал.

На следующем этапе мы устанавливаем тип шифрования WPA2-PSK для максимальной безопасности или даже «смешанный», чтобы устаревшие устройства могли подключаться к сети. Здесь мы устанавливаем пароль для подключения — от 8 символов. Шифрование WPA — AES или TKIP, без разницы. Остальное оставляем как есть.

Сохраним настройки. После перезагрузки в списке доступных сетей вы увидите свою, к которой теперь можно подключиться. Затем зайдите в офис и посмотрите список подключенных к D-Link пользователей, текущую скорость внутри сети и поменяйте что-нибудь в параметрах сигнала Wi-Fi.

Дополнительные параметры и опции

Следует отметить, что, помимо основных функций, он имеет несколько режимов работы. Это точка доступа Wi-Fi, мост и клиент. При этом у модели есть немалое количество вспомогательных опций. Например, с его помощью можно настроить прием каналов IP TV и при необходимости ограничить доступ к определенному списку сетевых ресурсов, что особенно важно при работе в офисе.

Конструктивные особенности модели позволяют легко понять, как устройство работает правильно. На передней панели расположены светодиоды, сигнализирующие о работе:

• источник питания;
• подключение к Интернету;
• беспроводные соединения.
• местные проводные соединения;

Например, зеленое свечение говорит о готовности работать, а желтое — о возможных проблемах. В этом случае мигание зеленого цвета соответствует передаче данных по соответствующему каналу. Но физическая кнопка WPS также имеет синий мигающий режим, который указывает на попытку установить соединение.

Есть много похожих функций, и вы можете узнать больше из инструкций, включенных в пакет. Если у вас возникнут проблемы, вы также можете позвонить на горячую линию провайдера.

Сброс настроек до исходного состояния

Если вы не можете войти в настройки, вполне вероятно, что кто-то ранее настроил устройство и изменил настройки безопасности. В этом случае, как и во многих других, например, если была установлена ​​новая неисправная прошивка, будет полезно сбросить настройки. Еще его называют откатом, что легко сделать, не заходя в настройки устройства.

Для этого в построении модели каталога предусмотрена физическая кнопка «Сброс». Во избежание неожиданных поломок его следует удерживать 15 секунд.

Примечание! Чрезмерное усилие при нажатии кнопки «Сброс» не даст желаемого результата. И наоборот, это может привести к физическому повреждению, так как кнопка припаяна прямо к плате.

После выполнения манипуляции все данные о пользовательских настройках, включая пароли и сетевые адреса, будут уничтожены. Поэтому, чтобы избежать мучительного подбора значений всех параметров, желательно сохранить конфигурацию в файл с настройками на компьютере.

Настройка Wi-Fi точки доступа

Для настройки беспроводной сети (она на самом деле уже работает, но было бы лучше, если вы ее как-нибудь вызовете и поставите пароль на Wi-Fi), снова перейдите на страницу расширенных настроек роутера DIR-300 и на Wi-Fi. -Fi нажимаем на ссылку «Основные настройки».

На открывшейся странице вы можете указать имя SSID точки доступа, по которому вы будете узнавать свою беспроводную сеть среди соседей. Здесь вы также можете изменить другие параметры, но в большинстве случаев в этом нет необходимости. Сохраните ваши настройки.

Установка пароля для Wi-Fi

Далее на той же вкладке Wi-Fi выберите «Настройки безопасности». Здесь мы можем ввести пароль от Wi-Fi роутера D-Link DIR-300. Для этого выберите WPA2-PSK в поле «Сетевая аутентификация» и введите желаемый пароль для точки доступа в поле «Ключ шифрования PSK» и сохраните настройки.

На этом все, роутер DIR-300 можно считать настроенным, теперь к нему можно подключить любое устройство, поддерживающее Wi-Fi соединение, а также локальную сеть. Если вы используете цифровое телевидение, на главной странице настроек в разделе «Настройки IPTV» укажите один из портов как выделенный для телевизора и подключите к нему приставку.

Может быть полезным и интересным:

• Новый браузер Brave, который платит пользователю
• Wi-Fi без доступа в Интернет, ограниченное соединение
• Если он не переходит на 192.168.0.1 или 192.168.1.1

Вход в интерфейс маршрутизатора

Чтобы войти в настройки D-Link DIR-300, вам необходимо ввести сетевой адрес роутера в Chrome или IE.

Если ПК настроен правильно, загрузится главная страница графического интерфейса маршрутизатора, и запрос авторизации появится в D-Link DIR-300.

Если у вас возникли проблемы с установлением соединения между вашим компьютером и маршрутизатором, вам необходимо следовать подробным инструкциям.
