Как недорого усилить сотовую связь и мобильный интернет в деревне

От чего зависит качество связи

Как ни странно, Россия входит в число мировых лидеров по качеству связи и, прежде всего, доступности. Значительное количество россиян уже может пользоваться сетями стандарта не только 3G, но и 4G (при этом стандарт 5G тестируется только в мире).

Но географическая специфика требует своих корректировок. Россия крайне неравномерно заселена, большинство жителей проживает в европейской части и в крупных населенных пунктах. Вне них связь остается в лучшем случае уровня 2G (Edge), в худшем пропадает совсем.

Дело в том, что сеть состоит из территориальных ячеек (ячеек), и для каждой ячейки нужна базовая станция стоимостью не менее 10 000 евро, плюс электричество, вышка, целый контейнер с дорогостоящим оборудованием и регулярное обслуживание.

В то же время стандартная базовая станция 4G имеет более короткий диапазон покрытия, чем стандартная станция 3G, которая, в свою очередь, покрывает меньшую площадь, чем станция 2G. Следовательно, в малонаселенных районах устанавливать более дорогие базовые станции, чем современные стандарты, не очень выгодно — оборудование должно быть востребованным и приносить доход.

Но качество связи зависит не только от количества базовых станций определенного стандарта. Они могут работать на разных частотах, от 450 до 2600 МГц.Чем ниже частота, тем дальше распространяется сигнал, но и тем труднее ему «ударить» по стенам дома. Поэтому в сельской местности часто бывает, что сигнал только на улице, а внутри дома он ухудшается.

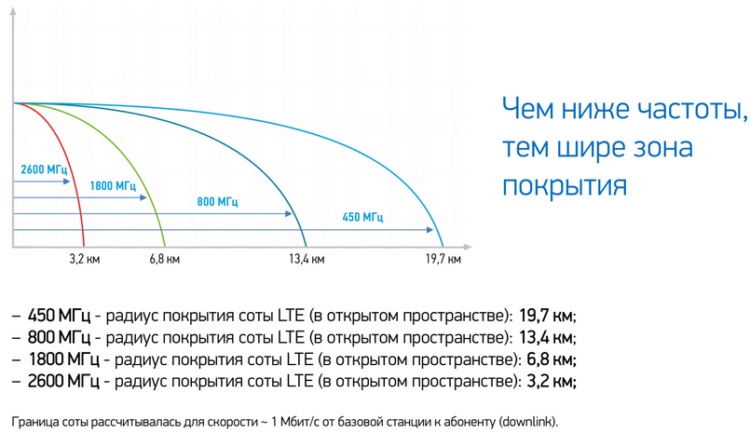

В городах обычно используются частоты 2100 и 2600 МГц: при относительно небольшом покрытии они обеспечивают хороший уровень сигнала даже в помещении и могут обслуживать несколько абонентов одновременно.

Но даже в городах связь местами может ухудшаться:

• «Колодцы» между высотными зданиями, где сигнал не может заканчиваться;
• перегрузка оборудования из-за слишком большого количества абонентов.
• «Дыры» в зоне покрытия при слишком большом расстоянии между базовыми станциями;
• географические особенности местности — связь может пропасть из-за особого рельефа территории;
• подвалы — почти всегда остаются без связи;

В сельской местности и недалеко от населенных пунктов качество голосовой связи и мобильного интернета может сильно отличаться, и для этого есть еще много причин:

• подключено более 90% федеральных дорог, в основном это Мегафон и МТС, в то время как Tele2 имеет покрытие только 65% дорог. Абоненты этого оператора пострадают больше остальных;
• или оператор просто посчитал, что ставить БС в определенном населенном пункте нет смысла, поэтому нужно подключаться к тем станциям, которые можно «поймать» полностью».
• телефон по какой-то причине может подключиться не к ближайшей БС, а к дальней, тогда связь разорвется. Например, если дальняя БС работает в режиме 4G, а соседняя работает только в 3G, телефон согласно настройкам приоритета будет подключаться к дальней станции, игнорируя ближайшую;
• ближайшая станция может работать на частоте, не поддерживаемой телефоном. Особенно важно для ранних телефонов с 4G, они не поддерживают все частоты;
• есть разница в скорости самой базовой станции. Некоторые БС подключаются к сети через оптическое волокно, в то время как другие, в силу своего положения, могут использовать только специальные направленные антенны. А это может повлиять на качество связи: проводная связь всегда лучше беспроводной;

Учитывая, что причины плохого качества голосовой связи и мобильного интернета могут быть совершенно разными, решения тоже будут разными.

ШАГ 2: Объяснение с тем, как происходит усиление сигнала и что нужно знать

Прежде чем выбрать антенну или сделать ее самостоятельно, необходимо понять несколько вещей. Во-первых, передача данных будет происходить по воздуху с использованием радиоволн. Во-вторых, все эти волны, как и все другие в природе, любят, когда их гасят преграды, но я уже говорил о них. Они отключаются от деревьев, непогоды, линий электропередач и многого другого. То есть придется покупать или изготавливать антенну с узким лучом.

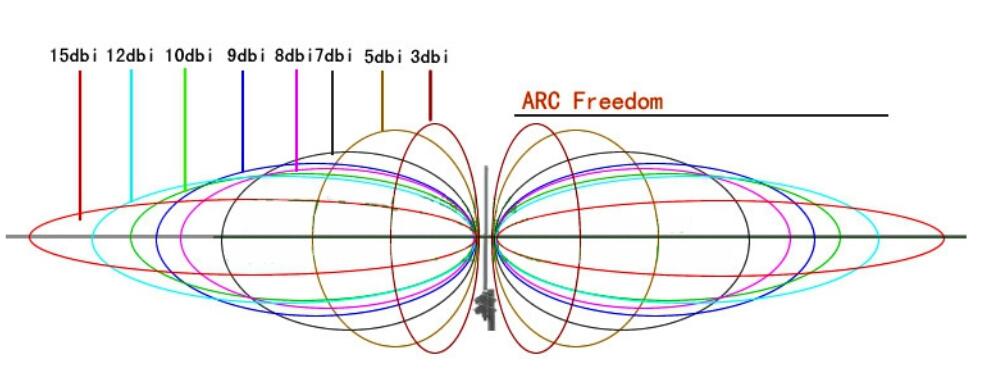

Что означает направленная антенна? — это означает, что усиление, которое указывается в дБ, имеет большое значение. Посмотрите на изображение выше: чем больше дБи попадает на антенну и тем уже луч. Это означает, что сама антенна должна быть четко расположена в направлении базовой станции.

Также не стоит забывать о препятствиях — деревьях, холмах и горах (если есть). Скорее всего, вам нужно будет установить антенну как можно выше на крыше.

Следует помнить, что зона покрытия базовой станции, на которую вы выполняете тегирование, также будет зависеть от частот, на которых она работает. Чем выше частота волны, тем выше скорость и выше стандарт работы, но тем меньше диапазон покрытия. Вспомните пятую степень физики: чем выше частота волны, тем быстрее она затухает.

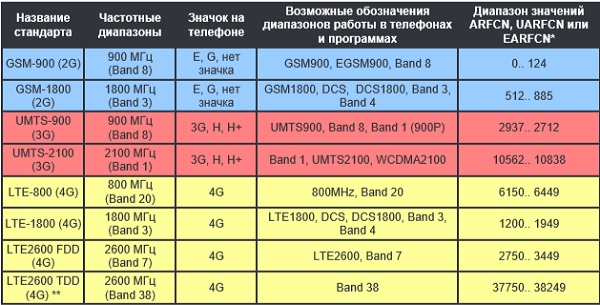

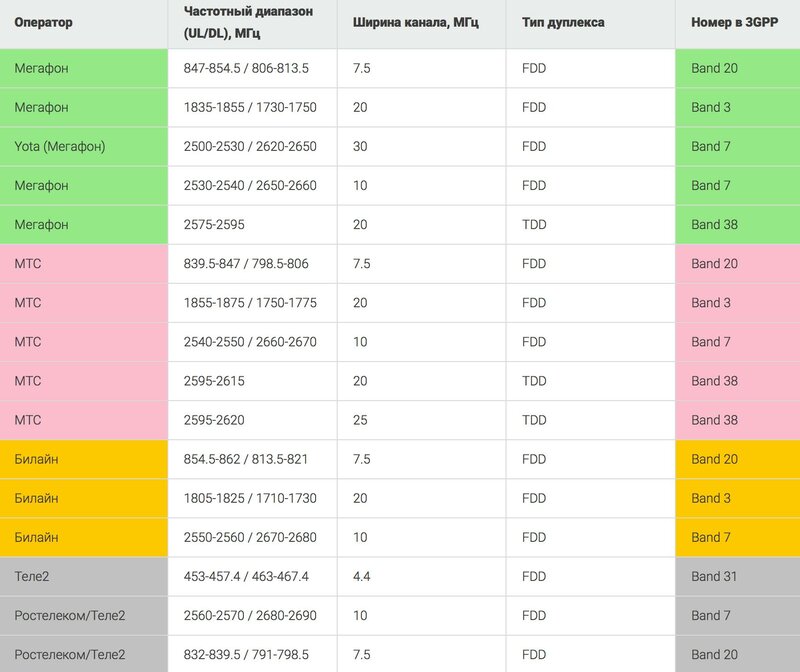

Вы можете увидеть частоты и приблизительные стандарты в таблице выше. В идеале мы должны захватывать частоты от 2500 до 2600 МГц.

Если вы уже определили для себя оператора, желательно позвонить и уточнить, на какой частоте работает базовая станция в вашем районе. Как видите, они могут отличаться в зависимости от оператора — это понятно, потому что, если все операторы будут использовать одну и ту же частоту, они будут мешать друг другу.

Самые простые варианты

Итак, мы приехали в деревню в гости (или переехали туда жить) и внезапно обнаружили, что качество связи откровенно низкое — сеть едва справляется с голосовыми вызовами, и часто бывает сложно сделать простой звонок.

Первое, что нужно сделать, это проверить настройки вашего телефона. В первую очередь важно проверить, какие сети и какие операторы присутствуют в этом месте, эта функция поддерживается практически во всех телефонах. Возможно, телефон «подключается» к сети 3G, которая работает с удаленной базовой станции, но не замечает более стабильную сеть 2G.

Вы также можете проверить качество связи с другими операторами, но для этого придется опросить местных жителей. Как правило, они уже знают все о локальной связи и расскажут, как ускорить соединение (или куда пойти, чтобы установить соединение).

Хуже всего будет тем, кто полагался на мобильный роутер или USB-модем: он работает автономно, перенастроить его в другой сети просто невозможно. Но при этом модем, например, можно вынести на улицу повыше (и даже через 10-метровый удлинитель USB все будет работать).

Но это самые простые советы, которые, скорее всего, не помогут. Если сигнал слишком слабый и его уровень недостаточен для комфортного использования, проще всего его усилить. Конечно, это уже очень сложно назвать простым.

Ретрансляторы сигналов используются для работы с сотовыми сетями. На первый взгляд, это просто работает:

• внешняя антенна принимает и усиливает сотовый сигнал оператора;
• внутренняя антенна передает данные на телефон.
• сам репитер обрабатывает, усиливает и оптимизирует данные;

Абонент, по сути, получает ту же сеть, что и оператор сотовой связи, внутри своего дома, но с более сильным сигналом. Вы можете пользоваться сетью в обычном режиме: звонить, отправлять и получать SMS, пользоваться мобильным Интернетом.

Есть уже готовые типовые решения, чуть попроще и дешевле:

• Wi-Fi роутер;
• внешняя панельная антенна (компактный пластик).
• переходник с USB-модема на антенну;
• удлинитель антенны;
• USB-модем;

Стоит такой комплект порядка 5500-6000 рублей, но в этой версии у пользователя будет доступ только к Интернету и только через Wi-Fi.

Вам нужно будет позвонить через мгновенные сообщения или через Wi-Fi. Также потребуется подобрать антенную мачту нужной длины.

Более сложный вариант с репитером уже будет стоить намного дороже:

• самый дешевый вариант с 10-метровым кабелем до антенны и без делителя мощности обойдется в 19000 рублей плюс еще 7000 рублей за установку;
• чуть более сложный вариант — 25 метров кабеля, делитель мощности, 2 внутренние антенны — обойдется в 52 000 руб., плюс еще 15 000 руб установят.

Второй вариант, конечно, дороже, но позволяет одним сигналом охватить дом площадью до 300 квадратных метров.

Комплект из 2 антенн и ретранслятора

Покупая комплект для связи в загородном доме, нужно ориентироваться на множество разных параметров. Например, ретрансляторы бывают широкополосными, однодиапазонными, многодиапазонными и селективными. Широкополосный ретранслятор поддерживает все частоты заданного диапазона, а многополосный ретранслятор поддерживает несколько диапазонов одновременно. Это хороший вариант, так как вы можете приобрести ретранслятор, который будет поддерживать любой набор стандартов (GSM, 3G и 4G).

Репитеры также различаются по усилению. Для загородных домов рекомендуются репитеры с коэффициентом от 75 до 80 дБ.

Самостоятельно установить весь комплект не так-то просто: если вы сделаете это неправильно, между двумя антеннами (внешней и внутренней) появится эффект самовозбуждения и возникнут помехи в соединении. Это самая частая проблема при подключении усилителей.

также необходимо выбрать правильное направление (юстировку): внешняя антенна должна быть направлена ​​точно на базовую станцию.

важно помнить, что в России работа с частотами регулируется государством, и неправильно настроенное оборудование может вызвать сбои в работе базовой станции. Затем оператор может обратиться в Роскомнадзор для установления личности нарушителя.

Как мы собрали конструкцию для теста

Да вот так вот «по проводам» и собрали. Никаких отверстий в стенах не проделывали, т.к сначала нужно было вообще в принципе определить общее направление, в котором сигнал лучше всего улавливает, а потому уже надо было сверлить / фиксировать и точнее настраивать. Поэтому схема проверки была следующей:

• Я на крыше стою, поворачиваю антенну в разные стороны, медленно
• У моего брата открыто приложение «Network Cell Info», в котором он измеряет уровень входящего сотового сигнала
• Репитер и внутренняя антенна у входа в дом
• Еще есть брат, с которым мы кричим в стиле «Как дела, лучше?»

так получилось, что в этой истории мы проверили оборудование со всех сторон. Было получено как экранирование антенны, так и перегрузка сигнала. Давайте рассмотрим это подробнее.

Репитер имеет 3 ряда лампочек (сверху вниз):

1) Питание — здесь само собой разумеется.

2) Автоматическая регулировка: если ретранслятор улавливает слишком сильный сигнал (оказывается, это вообще может случиться!), То он начинает автоматически его понижать, а затем загораются лампочки в этом ряду.

3) Экранирование между антеннами: если внешняя и внутренняя антенны расположены слишком близко, может быть так называемое. «Возвращение». Когда одна антенна принимает сигнал от другой антенны. И так по кругу. Короче, сделать это категорически нельзя, можно даже оборудование сломать:

Поэтому сначала мы не знали, где находится предел расстояния между антеннами. Из нескольких статей понял, что между ними рекомендуется 1 кирпичная стена (ну я говорю о составе материала для гашения сигнала) + в паре метров.

В процессе мы уже проводили различные тесты, иногда даже направляли антенны в одну сторону — и ловили эту экранировку, мигали лампочки. Затем мы сразу же переместили антенны в разные стороны. В целом доступно.

Получилось неожиданно с автоматической настройкой. При выборе оборудования необходимо помнить, что ретранслятор усиливает всех операторов! Выглядит красиво и круто, но у этого есть недостаток: в моем примере стабильной МТС в моем районе не было, но рядом была вышка Tele2, в 5 км. А когда поворачиваешь ретранслятор в его сторону в поисках вышки МТС, оборудование издает сигнал «автонастройка»!

Тот сильный сигнал Tele2 не позволяет искать МТС в этом районе (даже если бы он там был). Здесь, конечно, есть и локальное решение для оборудования — переключатели для ручного понижения входного сигнала:

Это те, что в красной зоне слева и справа (для частот 1800 2100 МГц). Если их поменять, то можно на некоторую величину уменьшить мощность репитера, за что было дано много денег, т.к был самым мощным. Вы уловили шутку, верно? 🙂

Вы можете уменьшить мощность, чтобы попытаться «посмотреть» в том направлении, где есть сильные сигналы от других трейдеров. Факт такого «подвоха» с вышки Tele2 нас явно поразил.

Мы, очевидно, пытались вручную снизить мощность, глядя в сторону Tele2, но лучшего сигнала там найти не удалось. Вроде бы там не было башни МТС, а был «осадок», который «а если бы мы значительно снизили мощность, то мы ее плохо захватили».

Но ничего страшного, Теле2 был прав. Но когда мы начали поворачивать налево, тоже была перегрузка сигнала! Вроде бы тоже были чьи-то вышки и тоже не МТС. Те, если представить себе картину происходящего, это выглядит так:

Кто был слева, знает только дьявол.

Здесь где-то на прямой мы нашли лучший сигнал от МТС. И не сказать, что было кардинально лучше, но если без него уровень сигнала был -100 (он всегда измеряется отрицательными значениями), то с ним он был где-то -85 (что лучше, так как он ближе к нулю).

Я уверен, что мы не были настроены на 100% идеально на МТС, но как бы мы ни снимали его там, где антенну можно было повернуть на полную мощность ретранслятора, лучше не найти. В итоге решили так: сверлим и закрепимся на этом результате.

В итоге наружная антенна поднялась вот так:

Вы видите эту шкалу? Так что я сошла с ума, когда мой отец куда-то ее забрал. Но я был еще более сумасшедшим, когда мое «Вот она? Давай, давай, она мусор, ты можешь сломать рукой» (а она просто наклонилась!) Отец со словами «Нет, ооооо! Она держала меня 30 лет, будет сопротивляться и еще «через пару секунд поднялся отверткой.

товарищ, крик, арочная лестница под ногами отца

Нет, все обошлось. Но мое сердце начало кровоточить из-за моего отца.

— Сожги это! Сожгите эту лестницу, чтобы защитить ее от опасности. Не смей больше его использовать.

В общем, антенна установилась. Я немного закрутил его по краям, смысла в этом не было — и наконец исправил.

Но установка внешней антенны — это только полдела. Теперь нам нужно определить, где в конечном итоге будет находиться внутренняя антенна, поскольку качество сигнала на конечных устройствах также зависит от ее местоположения. И тут наш мозг начал напрягаться, чтобы не понимать, что происходит. Потому что мы нашли множество мест для этой антенны в разных плоскостях, но не было точной диаграммы.

Сигнал на аппарате хороший, значит совсем плохой (стоит немного сдвинуть). Совершенно ошеломила ситуация, когда при включении репитера мы получали тот же сигнал, что и при выключении (МТС, 2100 МГц, полоса 1), но при этом появился стабильный интернет 4 Мбит / с. Почему? В конце концов, логика говорит, что лучший сигнал = лучший интернет. А потом вообще все было иначе.

В какой-то момент мы плюнули на эту тему и решили установить антенну прямо в комнате, в которой я сижу. Также будут устройства для дальнейшего тестирования. Сначала мы боялись размещать там антенну, так как она находится очень близко к внешней антенне (4 метра по вертикали + окно), но оборудование показывало все зеленые сигналы. Так что вы можете.

И тут меня охватывает безудержное желание до конца разобраться в ситуации и при этом понять, в каком положении я получил бы лучший сигнал и вообще от каких параметров это зависит. Потому что иногда у нас разные уровни мощности в одной и той же позиции.

Я человек упорный, буду стараться до последнего. Итак, я попробовал 4 разных положения внутренней антенны :). Вот они все:

1 — лежит горизонтально взглядом в угол (есть вход в комнату).

2 — посмотрите на стену в зеркало.

3 — встаньте вертикально, глядя в угол (а если вертикаль имеет значение?)

4 — загляните в угол кирпичной стены. В тестах тоже придется попробовать неожиданные варианты.

Как работает усилитель сотовой связи

Что такое репитер? Это устройство, которое используется для улучшения приема сотового устройства. Их эксплуатируют как в городе, так и за его пределами. Работает исключительно с прилагаемыми антеннами — подключаются к нему кабелем.

Разновидности и классификация сотовых усилителей.

Радиочастоты на территории Российской Федерации распределяет Государственная комиссия по радиочастотам (ГКРЧ). У каждого оператора мобильной связи есть определенный частотный диапазон. Он разделен на полосы каналов, которые представляют собой более узкие секции.

Широкополосные, однополосные и селективные.

1. Усилители с широкой полосой пропускания канала улавливают все диапазоны стандарта, независимо от несущей. Широкополосные повторители — самый востребованный и популярный тип.
2. SSB поддерживают только определенный диапазон стандарта.
3. Селективный усилитель представляет собой широкополосный ретранслятор с преимуществом программного управления. Этот вид самый новый и самый дорогой. Возможна ручная регулировка полосы сигнала, однако работа ведется только с одним провайдером, сигналы других операторов не воспринимаются.

Аналоговые, цифровые и оптические репитеры

1. Самый распространенный тип усилителя — аналоговый. Они имеют простую и надежную конструкцию и для продуктивной работы требуется минимум настроек. На корпусе устройства находится панель управления, через которую осуществляется управление устройством.
2. Многие цифровые усилители относятся к селективному типу. Устройство оснащено функцией дистанционного управления: с помощью ПК можно изменять многие параметры усиления или управлять целой группой репитеров. Эти модели более дорогие, но идеально подходят для торговых центров, складов и т.д.
3. Профессиональные и более дорогие усилители бывают оптическими. Он может передавать высокочастотные сигналы по оптоволоконному кабелю. Расстояние между антеннами может составлять до 20 км. Изготовлен на заказ и используется на крупных объектах.

Как установить и настроить усилитель сигнала сотовой связи

Производитель обязательно предоставит инструкцию по установке ретранслятора, но мы обращаем внимание на некоторые рекомендации:

• Одним из основных моментов будет место установки. Место, где будет лучший уровень сигнала, — самая высокая точка здания.
• Следующим шагом будет определение местоположения ближайшей станции с помощью программ и направление антенны в ее направлении.
• Самый важный момент — обеспечить «развязку» между внешней и внутренней антеннами. Все это для того, чтобы не активировать режим самовозбуждения: усилитель становится генератором шума и помех и не дает вышке работать.
• Максимально расширяя антенны, вы увеличиваете затухание сигнала между антеннами, что позволяет использовать более мощный усилитель. Ориентацию комнатной антенны следует изменить, повернув ее на 90 °, что приведет к ее поляризации с вертикальной на горизонтальную. Отсюда дополнительная изоляция на 10-20 дБ. Направление антенн (внутренней и внешней) должно быть противоположным (180°).

Если длина больше 15 м, нужно использовать толстый кабель.

Какая выходная мощность усилителя обеспечит покрытие Вашего помещения?

Выходная мощность — это способность усилителя создавать стабильную зону покрытия сигнала с определенной зоной.

Участка площадью 200-300 кв.м хватит на 100 МВт (жилой дом или небольшой офис). Для покрытия 500-1000 м2 мощность следует увеличить до 250-300 МВт (загородные дома или большие офисы).

Чем опасно самовозбуждение усилителя и как его избежать?

Самовозбуждение происходит на обеих антеннах (внутренней и внешней). В первом случае все полосы появятся в верхнем ряду устройства, но соединение будет нестабильным и вы не сможете говорить.

Идеальный вариант: излучение ретранслятора не должно отличаться от излучения смартфона. Поэтому обращаем внимание на самые важные принципы установки:

• Стоит использовать репитер с небольшим усилением и малой выходной мощностью;
• необходимо добиться максимально возможной развязки между антеннами.

Какой коэффициент усиления репитера выбрать?

При покупке репитера лучше провести инвентаризацию, но не переусердствуйте!

Важно! Если оборудование очень мощное для вашей территории, оно может вызвать серьезные помехи на БС, за что вам придется заплатить административный штраф.

Что еще нужно учесть?

• Индикатор усиления внешней антенны;
• А также сетевые индикаторы.
• Индикатор усиления внутренней антенны;
• Ослабление сигнала на линии от устройства до внешней антенны;

Чтобы найти коэффициент усиления устройства, нужно сложить коэффициенты усиления антенны и вычесть из них затухание сигнала на кабелях и сетевых индикаторах.

Есть другой способ — вам нужно измерить уровень сигнала в помещении и, например, на улице.

При слабом сигнале в доме и сильном на улице подойдет репитер с усилением 65 дБ, при примерно равных сигналах — от 75 дБ.

Какие антенны, тип кабеля и разъемы использовать?

Внешняя антенна.

Подключение внешней антенны — обязательный шаг. Обязательно проверьте совместимость частотных характеристик антенны и усилителя, а также местных стандартов сотовой связи.

Направленный дизайн и модель.

Схема антенны: круговая и направленная. Первый обычно устанавливается на транспорте и распространяет радиоволны на 360 °. Это связано с тем, что объект изменит свое положение относительно башен оператора. Направленные антенны имеют свою собственную индивидуальную диаграмму направленности, поскольку они действуют как помощники при фокусировании внимания на приеме частот от базовой станции.

• Внешние антенны различаются по конструкции. За чертой города могут возникнуть обычные штыревые антенны с круговой диаграммой. «Волновой канал» — представитель самых эффективных антенн. Их обычно используют для приемов того же диапазона.
• Спутниковые антенны будут самыми эффективными. Это спутниковая тарелка, которая направлена ​​на БС.
• Панельные антенны представляют собой экранированные сетки для обеспечения наилучшего качества передачи сигнала. Решетки модели различаются в зависимости от конфигурации — с большим или низким коэффициентом усиления и рабочим углом.

Сигнал будет слабым, если усиление будет выше. Антенны с большим КУ обычно используются на большом удалении от вышки.

Внутренняя антенна (внутренняя.

Комнатная антенна предназначена для передачи сигнала на устройства, расположенные в комнате. Схемы таких антенн, как и внешних, бывают круглыми и направленными. Более разумно разместить круглые в центре дома для плавной передачи сигнала. Направленные монтируются на стену и задают определенный радиус распространения.

Конструктивно внешняя и внутренняя антенны одинаковы, но внешние защищены от внешних воздействий и предназначены для размещения на открытом воздухе.

Кабельные сборки

Антенны подключаются собранными кабелями. Длина должна обеспечивать достаточное расстояние между антеннами.

Качество сигнала зависит от качества кабеля и разъемов. Лучше выбирать кабель диаметром 7 мм. В зависимости от мощности усилителя оптимальная длина будет 10-20 м.

Рекомендуем приобретать готовые комплекты. Они составлены в соответствии с тем, какие стандарты сигналов необходимо усилить. Также важно помнить об усилении репитера.

Как проводились измерения

Почему? Мы уже видели, что с одним и тем же сигналом Интернет может существовать, а может и не существовать, поэтому мы измерили не сигнал, а скорость Интернета. Замеры проводились на Яндексе — https://yandex.ru/internet/. К счастью, под рукой было до 4 тестовых устройств:

• iPad 4 (Tele2).
• iPhone 8 (только МТС, мой аппарат).
• Redmi 3s (Tele2).
• Redmi 5 Plus (Tele2).

Понимая, что лучше проводить несколько измерений, я провел по 12 тестов для каждого устройства, одно за другим, на всех устройствах одновременно. Выглядело это так (а где-то сбоку от айпада лежало):

Соответственно, для каждого положения внутренней антенны я провел 12 * 4 = 48 тестов скорости интернета. 5 позиций (включая положение репитера «Выкл») — то есть 240 измерений.

Замерил скорость на входе и выходе. Я ввел данные в таблицу. В конце концов, получилось так (ну, разбираться не надо, результаты я опишу в сводке сразу ниже):

Из таблицы можно сделать следующие выводы:

1) С выключенным репитером на МТС не было интернета.

2) Репитер однозначно усиливает сигнал и обеспечивает стабильную скорость 2–3 Мбит / с

3) Тем не менее, скорость интернета сильно скачками вверх и вниз, и измерения длились хорошо, максимум 5 минут для каждого местоположения

4) При установке «в кирпич в углу стены» на МТС была достигнута лучшая скорость

Объясните, пожалуйста, как на шаге 4 МТС могла достичь максимальной скорости? Где логика? Может быть, я не помню, почему мой учитель физики ударил меня по голове, но я никогда не ожидал таких результатов. Они скорее привели меня в замешательство, чем в ясность.

Однако это не главное, на что я обратил внимание. Если присмотреться к цифрам, можно увидеть, что на Tele2 при выключенном репитере интернет работает быстрее. Обобщая общие данные в более короткую таблицу, мои данные подтвердились:

Цифры показали, что скорость входящего интернета Tele2 с включенным ретранслятором снизилась в 1,5-2 раза, а исходящая скорость увеличилась на такую ​​же величину. И это при том, что уровень сигнала Tele2 в среднем значительно улучшился с -100 до -75.

«Привет» очередному ступору мозга. Такая ситуация была неприемлемой, поскольку изначальной целью было усиление МТС и Tele2. Одно усиливать нет смысла, а другому он довольно сильно мешает.

На этих недоразумениях закончился первый день наших попыток усилить сотовый сигнал. Я лег спать с мыслью, что утром у меня будет прохладная голова и что я придумаю какой-то план действий.

И в общем получилось. Встав утром и еще раз взглянув на цифры измерений, я понял — т.к скорость сильно увеличилась, поэтому мои данные могут быть недостоверными. Да и вообще скорость днем ​​тоже может сильно разниться, потому что вечером, пока все сидят в кино — и скорость снижается. А утром должно быть больше.

Короче, я решил сделать несколько замеров в течение дня. Каждые несколько часов. В этом случае каждый раз измерения будут производиться в положении ретранслятора «Выкл» и «Вкл», чтобы все было правильно.

Кстати, расположение антенны не изменилось, т.к при таком тесте необходимо внести минимум изменений во внешнюю среду. В итоге расположение антенн снаружи выглядело так:

И помимо скорости интернета я решил измерить пинг на 2 устройствах, где это можно было сделать (измерено с помощью приложения PingTools Utilities для Android). Это была здоровая идея моего брата. Он предположил, что может скорость у Теле2 падает, но интернет становится лучше и пинг ниже? Я должен проверить!

Измерения в течение дня были в следующее время:

• 9:00 утра.
• 23:00.
• 14:20.
• 21:00.
• 16:20.
• 18:20.
• 12:20.

Каждому большому такту соответствует 144 маленьких показателя (интернет + пинг). По 7 крупным измерениям в течение дня было выполнено 1008 О_о тестов. После этого моя душа должна была успокоиться.

Эта игра выглядела так:

Справа 2 таблицы — измерения пинга.

Значения входного сигнала на 2 устройствах, на которых его можно было наблюдать (Tele2), выделены желтым фоном. Очевидно, что каждый раз сигнал сильно усиливался.

Собрав все вместе, мы получили следующую таблицу (выводы приводятся сразу после таблицы):

Из всего этого были сделаны следующие выводы:

1) Репитер в нашем случае влияет на скорость интернета на устройствах Tele2.

2) Скорость входящего снижается в среднем в 1,5 раза (не очень логично)

3) При этом скорость вывода увеличивается в 1,5 раза (думаю здесь имеет смысл)

4) Пинг вообще не меняется

Если вас интересует график скорости интернета в течение дня для Tele2, то он в среднем такой (по положению ретранслятора On / Off):

Лучшей стабильности Интернета не было продемонстрировано. Скорость меньше — настроение ниже: (тогда я просто радовался, что действительно улучшилась сотовая сеть МТС — внутри дома можно было спокойно разговаривать. Раньше это было проблематично.

Ну интернет появился, даже в Зуме с братом оказалось, что он звонит в МТС. Но общая цель еще не достигнута, и в голове уже крутились мысли: «А не вернуть ли нам все это оборудование? Тогда я предпочитаю перейти на Tele2 сам, оставив только номер».

Кроме того, продавец в магазине изначально обещал что-то вроде 1-2 недель тестирования оборудования и гарантию возврата денег, если оборудование внешне не «сломано» и полностью исправно.

Но сначала я хотел поговорить с техподдержкой, номер которой я нашел на сайте компании. Изначально я думал, что возьму девушек-операторов, через которые мне пришлось бы «пробить» их специалиста . но нет — по телефону я сразу пошел к технику, которому я объяснил всю ситуацию и суть дела достоверность моих данных.

Он также был удивлен, но сказал, что есть довольно редкий случай, связанный с технологией MIMO в сети LTE. Изучив несколько статей на тему «Что такое MIMO», я не до конца понял его влияние на наш случай. Но как сказали специалисты .. вполне возможно, что частоты приема и передачи, на которых работают ваши телефоны, различаются. И это может сказаться при подключении к ретранслятору».

Но в целом даже то, что я описал в предыдущем предложении, может показаться понимающему человеку абсурдным, и я мог полностью исказить слова специалиста (ну, чтобы здесь не бросали в него «бочку»). Насколько я понимаю. И вообще это норма. Главное, что мне подтвердили некий факт, что есть какое-то техническое «нечто», которое на самом деле влияет на скорость интернета с более сильным сигналом, чем сотовая сеть.

Кроме того, мой контакт был передан инженеру Ч., с которым я тоже беседовал. С ним, среди прочего, мы пришли к другой гипотезе, которая была для меня уже более понятной. По правде говоря, я с трудом могу это описать 🙂 Но дело в том, что в нашем районе были сильные сигналы слева и справа (которые уже перегружали оборудование, если мы шли в этих направлениях).

И даже если мы туда с антенной не смотрели, она все равно немного зацепила их в сторону и, так сказать, «забила частоту эфиром». В результате сигнал сотовой связи хороший, но частотный канал для Интернета ослабевает.

Дерьмо объяснил, а? Постигать. Ну не в этом дело. И суть в том, что было 2 причины, почему все пошло не по плану. Единственной хорошей новостью на тот момент было то, что оба специалиста компании спокойно ответили на мой запрос «Могу ли я вернуть его?». Сказали: «Нет проблем, пришлите, мы проверим и вернем деньги».

Так что только менеджер по продажам приложил усилия, которому была предоставлена ​​информация, которую мы хотим вернуть. Ну, конечно, похоже, он будет получать чуть меньше зарплаты из-за нашего возвращения. Что ж, что поделать: наша цель не достигнута и мы все же уложились в обещанные сроки возврата оборудования.

Еще нам предложили купить более направленную антенну, чтобы защитить нас от сильных краевых сигналов. Полагаю, это могло бы помочь, но я не хотел об этом беспокоиться, настроение больше не было для этого.

В целом, на момент написания статьи все оборудование было восстановлено и отправлено в точку, где мы его приобрели. Деньги получим, конечно, позже. Но я уверен, что здесь все будет хорошо. Мужчины радовали меня своей непосредственной склонностью к работе и знанием своего дела. И я просто пойду с номером в Tele2.

Более сложный, но дешевый вариант

В принципе, других решений, кроме установки антенны, усиливающей сигнал сотовой связи, нет. Но если пройти более сложный маршрут и самостоятельно смонтировать комплект и подключить, можно потратить в 2-3 раза меньше и получить аналогичный (а то и лучший) результат — все это подробно описал один из пользователей портала. 4pda.

Итак, если вы хотите собрать систему самостоятельно, необходимо предварительно провести предварительную оценку ситуации:

• выбрать оператора связи. Если конкретный оператор не важен, нужно изучить зону покрытия и найти ближайшую базовую станцию. На сайтах операторов обычно есть подробные карты покрытия. Также можно ориентироваться на тарифы — чем дешевле интернет, тем лучше;
• учитывая рельеф местности и перепад высот, необходимо рассчитать оптимальную высоту мачты для размещения антенны. Это делается в специальных программах, но они могут завышать итоги.
• саму базовую станцию ​​для подключения следует выбирать не только исходя из удаленности, но и с учетом местности, наличия построек, лесов и наличия ЛЭП на пути прохождения сигнала;

Следующим шагом будет выбор оборудования. И если каждый может выбрать Wi-Fi роутер или USB-модем (там все показатели очень наглядны), то к выбору антенны нужно подходить ответственно. Различаются они довольно сильно: есть строго прямые «елочки», есть параболические «тарелки», есть панельные.

Следовательно, антенны с узким лучом требуют очень точной ориентации на базовую станцию, но обеспечивают более высокое качество связи, а панельные антенны, хотя и несколько хуже в связи, не нуждаются в очень тонкой настройке.

Простая панельная антенна

Такую антенну рекомендуется приобретать так, чтобы она поддерживала максимально возможный частотный спектр, например от 1700 до 2600 МГц — это позволит при необходимости переключиться на другого оператора. Если частота выбранной БС известна, вы можете выбрать антенну только для нее.

В общем, идеальный вариант — заранее провести радиоразведку (ее проводят некоторые компании, устанавливающие ретрансляторы) и ориентироваться на полученные данные.

Кабель, который соединит модем с антенной, очень важен. Коаксиальный кабель, который обычно используется для телевизионных антенн, здесь не подойдет — внутри него очень быстро растворяется сигнал. Рекомендуется выбирать кабель исходя из отношения уровня затухания сигнала к стоимости.

Чем больше расстояние от модема до антенны, тем дороже будет покупка кабеля.

Может быть и другой вариант — модем встроен в антенну, которая подключается по USB. Таким образом, вы можете купить не более дорогой USB-удлинитель и положить его, например, на чердак дома, где вы сможете подключить его к роутеру.

Дальше все довольно просто:

• подключить антенну кабелем, кабель с модемом, вставить в роутер;
• будьте осторожны, чтобы не задуть антенну ветром. Для «елочки» это не очень актуально, но у панно или «блюдца» очень большой вылет.
• точно настроить направление антенны. Есть программы, показывающие уровень сигнала с антенны: необходимо повернуть его так, чтобы уровень был максимальным;

При правильном выборе компонентов и правильной конфигурации хорошая скорость мобильного Интернета (до десятков мегабит) может быть достигнута на расстоянии 10 и более километров от базовой станции.

Антенна с модемом обойдется примерно в 8000 рублей, у многих роутер, высокочастотный кабель будет стоить от 1000 до 2000 рублей за 10 метров, а из чего собрать кронштейн или мачту для антенны, каждый решает сам.

ШАГ 4: Усиление сотовой связи с помощью комплекта с репитером

И еще пара глав, пожалуй, о самом эффективном способе усиления: с помощью репитера. Рекомендовать.

Что такое репитер и как его правильно выбрать

Использование только одной антенны не всегда возможно, так как входящий сигнал может быть слабым, и вы потеряете все усиление антенны в кабеле. Вот почему я рекомендую использовать ретрансляторы как наиболее эффективный способ активного усиления сотовой связи.

Ретранслятор — это микроволновое устройство, которое усиливает сигнал сотовой связи там, где это необходимо, включая сигнал мобильного интернета 4G / 3G. Многие из этих устройств производятся сейчас, но я обнаружил, что самое надежное оборудование — это комплекты VEGATEL.

Самого по себе ретранслятора для создания покрытия недостаточно, поэтому, если вы хотите улучшить сотовую связь, лучше сразу купить готовый комплект и ни о чем не беспокоиться:

• Внешняя антенна
• Разъемы
• Внутренняя антенна
• Арматура
• Коаксиальный кабель для установки
• Сам репитер

Как правильно выбрать комплект? Прежде всего, нужно понять, какой сигнал вы собираетесь усиливать. Для этого вам необходимо установить на свой смартфон одно из приложений, которое покажет вам, на какой частоте работает ваш мобильный оператор. Вот список этих программ: Network Cell Info Light, Network Signal Info, Local Tower Locator. Кто угодно может быть использован. Понять интерфейс надо, но это несложно (точно можно).

Если внутри здания нет сигнала, не отказывайтесь от этой идеи. Вы должны выйти из дома и попытаться уловить сигнал вокруг него, потому что сигнал будет улавливаться внешней антенной, установленной на крыше или фасаде.

После определения частотного диапазона нужно определиться, в какой области вы хотите получать стабильный сигнал. VEGATEL производит множество моделей комплектов для улучшения сотовой связи как в помещении, так и во всем доме.

Где взять связь в подвале?

Теперь рассмотрим нестандартную ситуацию: в комнате есть проводной интернет, но сигнал сотового телефона очень слабый. Эта проблема встречается довольно часто: в подвалах, в офисах в пригородных промышленных зонах или просто в сложных грунтовых условиях связь может не работать.

заставить оператора установить еще одну базовую станцию ​​невозможно — за исключением нескольких миллионов рублей, на согласование потребуется почти год и не факт, что оператор сделает это за счет нескольких абонентов.

Однако выход есть, и его тоже 2: покупка фемтосоты или использование технологии звонков по Wi-Fi.

Фемтосота — это устройство, которое подключается к Интернету через кабель и «раздает» сотовый сигнал. Впервые такие устройства появились на рынке всего 10 лет назад, но сейчас это доступное устройство, востребованное в некоторых сложных ситуациях.

В России фемтосоты для собственной сети продает только МТС: «Абонентский терминал« Защищенный прием »4 каналов» стоимостью 8000 рублей подключается к сетевому кабелю и позволяет подключить одновременно 4 разных устройства. На сайтах других операторов эти устройства уже есть в архивах.

Фемтосоты МТС

Фемтосоты не стали популярными из-за дороговизны и развития других технологий — VoLTE и Wi-Fi Calling. Эти технологии позволяют использовать голосовые сервисы, передавая голос через Wi-Fi или подключаясь к Интернету в сети 4G.

Ведь для абонента совершенно не имеет значения, по какой технологии передается звонок: если телефон находится вне зоны действия сотовой сети, но подключен к Wi-Fi, будет считаться, что абонент находится в сети и сможет принимать и отправлять звонки.

Функция звонков по Wi-Fi поддерживается всеми современными телефонами (главное, чтобы в телефоне был Wi-Fi) и включается в настройках. Отдельно услугу придется активировать у оператора: например, МТС называет эту бесплатную услугу «Интернет-звонки».

интересно, что даже если абонент находится за границей, но подключен к Wi-Fi (например, в отеле), он сможет звонить со своего телефона по тарифам своего домашнего региона.

Итак, с подключением к Интернету качество сотовой связи больше не играет такой важной роли благодаря современным технологиям.
