DMZ: что это в роутере, настройка зоны DMZ

Зачем нужен DMZ и что это такое

Допустим, вам нужно подключить оборудование, которое будет доступно из любой точки мира, например видеомагнитофон или даже игровой сервер. Но обязательно защитить остальную часть сети: компьютер, телефон, принтер и так далее. Для этого у вас есть два варианта.

1. Назначьте отдельный порт общедоступному оборудованию и выполните так называемое перенаправление портов. Но если порт, используемый устройством, уже занят, вам необходимо зарегистрировать перенаправление с помощью брандмауэра. В этом тоже есть свои нюансы. Конечно, это вполне возможно. Но для неподготовленного пользователя это может превратиться в «танцы с бубном».
2. Просто создайте отдельную сетевую зону — DMZ.

Что такое DMZ в роутере? DMZ расшифровывается как Demilitarized Zone — демилитаризованная зона. По аналогии с военной терминологией, это зона, в которую можно безопасно войти без оружия и без злого умысла. То есть это область вашей локальной сети, открытая для внешнего и внутреннего доступа.

Фактически, это простой способ открыть веб-камеру для публичного доступа. Вы можете установить на него пароль, и, введя определенный IP-адрес, вы сможете получить к нему доступ из другого города, со своего телефона и так далее. Но если вы собираетесь определить в этой зоне весь компьютер, будьте осторожны. Все его порты будут доступны бесплатно, что упростит атаку. В этом случае обязательными элементами для установки на ПК являются антивирус и брандмауэр.

DMZ – что это в роутере, настройка демилитаризованной зоны, как включить режим, сервер и хост, порты и зоны, ДМЗ в роутере TP-Link

DMZ — это сокращение от английского термина Demilitarized Zone, обозначающего сегмент защищенной сети, на который действуют особые настройки безопасности от внешних угроз. Целью создания выделенных сред для некоторых устройств является обеспечение бесперебойной работы установленных на них программ.

Подробнее о DMZ

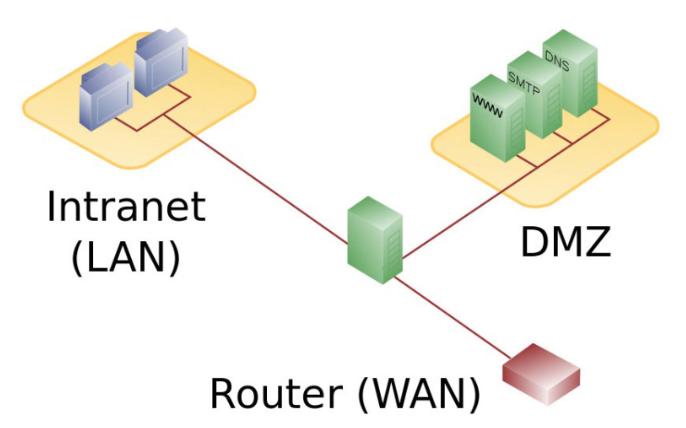

DMZ состоит из одного или нескольких компьютеров или сетевых устройств, свободно доступных из внутренней сети и Интернета. Необходимость в этих настройках вызвана конкретными программами или службами, к которым должен получить доступ внешние пользователи.

Например, в корпоративной сети есть серверы электронной почты или обмена сообщениями. Вместо настройки цепочки правил доступа в брандмауэре удаленным пользователям предоставляется доступ к серверу по специальному алгоритму. При этом связь с локальной сетью извне контролируется стандартной политикой безопасности.

Такая организация сети обеспечивает работу специальных сервисов и сервисов с низкой вероятностью вторжения в компьютеры пользователей и кражи данных. Очевидно, что никакая секретная информация не размещается на хосте DMZ или должным образом защищена от взлома.

При построении домашней сети возникает необходимость в организации демилитаризованной зоны при настройке персональных игровых серверов, выделенных торрент-клиентов и других устройств.

Как функционирует

Схемы строительства демилитаризованной зоны различаются в зависимости от задач ее создания. Комплексные проекты состоят из нескольких роутеров. Доступ к DMZ извне и для локальных пользователей разрешен без ограничений, а из DMZ в локальную сеть, как правило, запрещен. В простых случаях DMZ состоит из одного устройства, хоста, подключенного к одному маршрутизатору вместе с остальными компьютерами. Настройки доступа для выбранного устройства задаются в меню роутера.

Принцип работы

При получении запроса на подключение к определенной службе или программе маршрутизатор пересылает пакет в соответствии с настроенными правилами. Если есть специальные инструкции, пакет отправляется на конкретный компьютер, в противном случае такие запросы направляются на узел DMZ).

Ошибки при установлении соединений не позволяют указать, какой службе адресован пакет. Это состояние называется портом подключения. Обнаружив попытку подключения, например, к игровому серверу через порт 22422, маршрутизатор проверяет таблицу переадресации портов. Если нет специальной настройки, указывающей конкретный локальный адрес, запрос отправляется в DMZ и, если ответ положительный, устанавливается соединение между игровым сервером и внешним компьютером.

Пользователи не видят, какое именно устройство ответило на запрос. Для программ ответ также выглядит так же, как отправленный маршрутизатором.

Примеры использования

Давайте рассмотрим пример использования личного FTP-сервера для доступа к вашей домашней коллекции файлов. После получения запроса на FTP-соединение из Интернета маршрутизатор перенаправляет его на NAS, подключенный к DMZ.

Поскольку других записей в таблице переадресации портов маршрутизатора нет, запросы во внутреннюю сеть не выполняются.

Вместо сетевого хранилища можно подключить игровой сервер, устройство с торрент-клиентом, IP-камеру или сервер видеонаблюдения.

Включаем и настраиваем DMZ в роутере

Процедура настройки DMZ в роутерах домашнего класса проста и не требует специальной квалификации. Рассмотрим процесс активации режима DMZ на примере распространенной модели компании TP-LINK; для других прошивок и устройств других производителей последовательность действий аналогична, но процесс немного отличается. Итак, приступим:

1. Используйте браузер для доступа к меню управления сетевыми настройками устройства, которое будет назначено как узел DMZ.
2. Отключите получение IP-адреса DHCP и вручную введите адрес из диапазона LAN. В примере используется адрес 192.168.1.55.

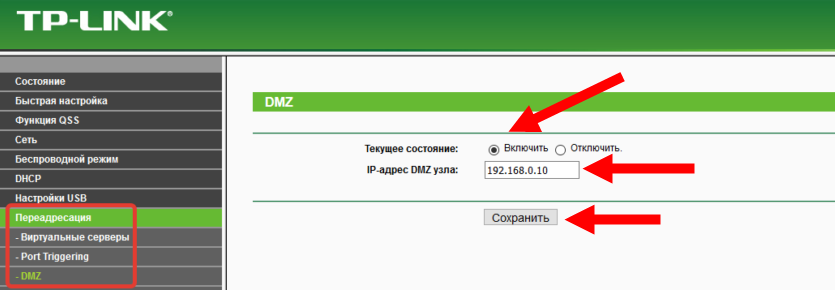

3. Войдите в настройки роутера. Выберите вкладку «Пересылка» в левом столбце, а затем подменю DMZ.
4. Следующим шагом является включение поддержки DMZ путем соответствующего изменения кнопок на странице управления. Введите IP-адрес хоста и нажмите кнопку «Сохранить изменения.

Прошивка роутера D-link dir-615

Рассмотренный пример выбран для простоты. Отсутствие сложных правил фильтрации и перенаправления входящих подключений снижает нагрузку на маршрутизатор и обеспечивает приемлемую скорость обмена информацией с устройствами в DMZ. Не требуется высокопроизводительное оборудование, что снижает затраты и обеспечивает большую стабильность работы.

Демилитаризованная зона DMZ архитектура и осуществление

Из толкования первоначального термина нам становится ясно, что DMZ — это определенная область, в которой запрещена любая вредоносная деятельность. И это очень хорошо характеризует всю суть этого, так сказать, макияжа.

Мы должны понимать саму концепцию DMZ, что это предельно простое решение, представляющее собой создание отдельного сегмента компьютерной сети, изолированного от всего внешнего интернет-хостинга и внутренней сети компании. Это также ограничение контроля или полный запрет доступа как в Интернет, так и во внутреннюю сеть.

создать отдельный сегмент сети довольно просто. Для этого используются межсетевые экраны или межсетевые экраны. Само слово «брандмауэр» может быть знакомо обычному пользователю из фильмов об известных хакерах, но мало кто знает, что это такое.

Межсетевой экран — это программно-аппаратный блок компьютерной сети, который делит ее на секторы и позволяет фильтровать входящий сетевой трафик по правилам, установленным оператором (администратором). Кроме того, в случае несанкционированного доступа злоумышленник получает доступ только к тем файлам, которые находятся в отдельном секторе, за исключением остальных.

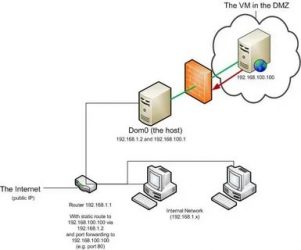

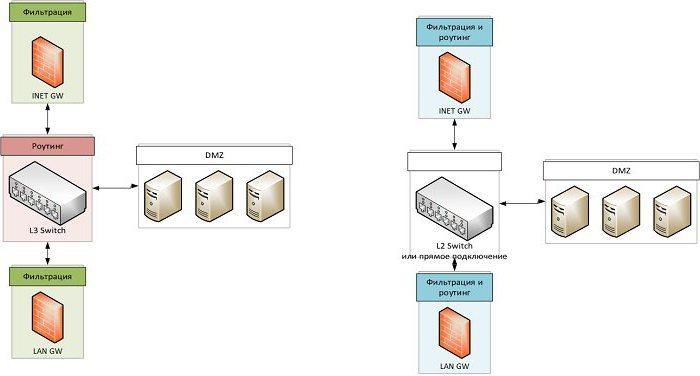

Существует как минимум два типа конфигураций DMZ: с одним брандмауэром или с несколькими. В первой конфигурации межсетевой экран делит сеть на три сектора:

• интернет-канал.
• внутренняя сеть;

Однако этот метод обеспечивает недостаточный уровень безопасности. Большинство крупных компаний по-прежнему используют второй метод с большим количеством межсетевых экранов. В этом случае злоумышленнику придется обойти как минимум один дополнительный периметр системы с помощью собственного фильтра трафика, что значительно повысит безопасность.

Сделайте DMZ действительно отдельным сегментом сети

Идея DMZ заключается в том, что ее действительно нужно отделить от остальной части LAN. Следовательно, несколько политик IP-безопасности и маршрутизации должны быть включены для DMZ и остальной части внутренней сети. Это на порядок усложнит жизнь атакующим вас киберпреступникам, потому что даже если они будут иметь дело с вашей демилитаризованной зоной, они не смогут использовать эти знания для атаки на вашу локальную сеть.

Схема работы DoH

Сегодня DNS-серверы являются одним из ключевых элементов глобального Интернета. С их помощью обрабатываются запросы пользователя. В простейшем приближении это выглядит так: человек вводит адрес сайта в адресную строку браузера, после чего происходит вызов DNS-сервера, который в свою очередь определяет IP сайта и возвращает результат пользователю, чтобы он мог получить доступ к нужному сайту. В этом модуле запросы можно легко перехватывать, просматривать и даже заменять. Очевидно, что провайдер не будет участвовать в замене, но злоумышленники вполне могут!

Если мы используем DNS поверх HTTPS, все запросы отправляются непосредственно на DoH-совместимый сервер, минуя серверы провайдера и используя протокол HTTPS для шифрования этих данных. TCP-соединение устанавливается на порт 443, как при обычном просмотре, и запрос к серверу теряется в общем трафике. Таким образом, вы можете быть уверены, что ни провайдер, ни владельцы общедоступных или частных точек доступа Wi-Fi, ни какой-либо злоумышленник не сможет перехватить ваши данные.

Еще одна полезная функция протокола: DNS over HTTPS позволяет обойти простые системы блокировки сайтов на основе DNS-запросов. Но здесь не спешите радоваться, такие системы работают с небольшими операторами связи. Такие крупные поставщики, как Ростелеком, Дом.ру или Билайн, не смогут таким образом обойти блокировку РКН.

В каких случаях используется DMZ

Учитывая вскрытие компьютера, метод считается достаточно опасным, поэтому его стоит использовать, когда другие методы перенаправления не дают желаемого результата.

1. Для запуска приложений, требующих открытия всех доступных портов. Их немного, но они случаются.

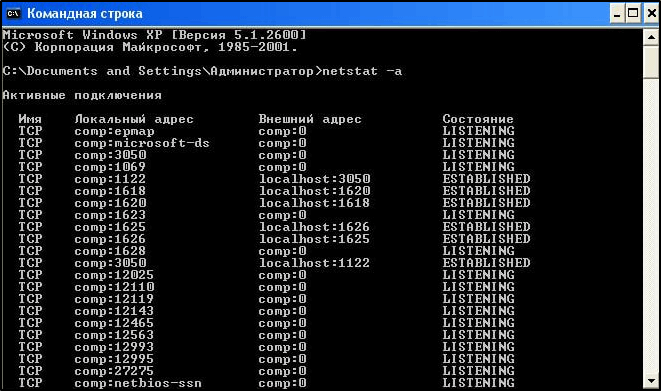

   Команда netstat -a позволяет узнать, какие порты (соединения) открыты
2. Хостинг домашнего сервера. Иногда необходимо разместить общий ресурс дома, поэтому этот параметр будет незаменим для отделения сервера от локальной сети.
3. Использование игровых консолей. В большинстве случаев автоматическая настройка реле маршрутизатора позволяет использовать консоли для онлайн-игр без дополнительных манипуляций. Но в некоторых случаях желаемый эффект дает только DMZ.

Делаем статический IP

Здесь мы не будем говорить о «белом» адресе провайдера. Его установка никак не зависит от ваших навыков, это может предоставить только провайдер. Если у вас есть личный кабинет, попробуйте подключить там услугу. Если нет, сходите в офис и узнайте о возможности задать адрес.

Настройка демилитаризованной зоны начинается с установки адреса устройства, которое будет в нее входить. Способ зависит от конкретной версии операционной системы, но общая схема действий не сильно отличается. Перейдите в настройки сети, перейдите к параметрам адаптера, щелкните правой кнопкой мыши сетевое подключение и выберите Свойства. Здесь вы ищите IP-адрес, нажимаете на него и вводите числа.

Адрес устройства должен быть частью пула адресов маршрутизатора. Все зависит от IP роутера, если он 192.168.0.1, то укажите 192.168.0.10 для компьютера. Или как там, меняется только последнее число. Оставьте маску подсети, предложенную устройством. В поле «Шлюз» нужно указать адрес роутера.

Если роутер также работает как DHCP-сервер, т.е автоматически выдает адреса всем подключенным устройствам, то меняет настройки. Статический адрес компьютера, который будет находиться в демилитаризованной зоне, нельзя случайно присвоить какому-либо другому устройству. В противном случае включите любое из устройств напрямую в сеть. О том, как изменить настройки, смотрите в инструкции для вашей модели роутера. Этот адрес вводится во время конфигурации в поле хоста или в поле «Отображаемый адрес станции».

Настройка MTU на компьютере

Чтобы увеличить производительность, чтобы слишком большие пакеты не приходили на маршрутизатор, вы можете настроить MTU на оборудовании. В частности, вы можете установить размер MTU на персональном компьютере, вам нужно использовать командную строку, запущенную от имени администратора:

1. Определяем текущее значение MTU. В командной строке выполните команду «netsh interface ipv4 show subinterfaces». В строке ответа напротив Ethernet мы видим, что текущий параметр MTU равен 1500
2. Установим новое значение. В командной строке запустите команду, например, если вам нужно заменить его на 1024, это будет выглядеть так: «netsh interface ipv4 set subinterface« Ethernet »mtu = 1024 store = persistent»
3. Убедитесь, что новое значение установлено

После этой установки на компьютер с него будут отправляться пакеты с максимальным размером на уровне IP 1024 байта, но на уровне MAC максимальный отправленный блок данных будет составлять 1038 байтов (14 из которых для заголовка MAC).

Пакеты большего размера не отправляются. То есть, если MTU 1024 рассчитан и правильно выставлен в настройках роутера, то точно такой же MTU должен быть выставлен в настройках подключенного к нему компьютера.

Виртуальный сервер DMZ на роутере Tenda

В Wi-Fi роутерах Tenda функция открывания дверей называется «Виртуальный сервер». В админке его можно найти в разделе «Дополнительные настройки — Виртуальный сервер»

Но сначала вам нужно назначить статический IP-адрес для компьютера, на который вы хотите выполнить переадресацию, иначе при следующем включении через DHCP маршрутизатор может назначить ему другой адрес, и все наши настройки будут потеряны. Как это сделать, читайте здесь.

Если для компьютера зарезервирован определенный адрес, введите его в разделе «Виртуальный сервер» в ячейке «Внутренний IP-адрес».

• Как настроить NAT-соединение и статический IP-адрес на PS4


А потом компилируем:

• Протокол: ставим TCP и UDP
• Порт локальной сети — выберите из списка тот, который лучше всего соответствует нашим потребностям, из выпадающего списка — ftp, http, pop3, SMTP и так далее…
• Порт WAN — укажите такой же, как в предыдущем случае

И нажмите кнопку «Добавить»

После сохранения настроек откроется дверь через роутер Tenda и мы легко сможем предоставить доступ из Интернета к определенным ресурсам компьютера.

Активацию DMZ-хоста на Wi-Fi роутере Tenda можно найти в «Дополнительных настройках». Здесь все просто: переводим тумблер в положение включения и вводим IP-адрес компьютера или другого устройства, на котором хотим открыть все порты

Как настроить функцию

Настройка «демилитаризованной зоны» вашей сети — очень простая задача. Суть инструкции — найти DMZ в роутере. Все остальное делается в несколько кликов.

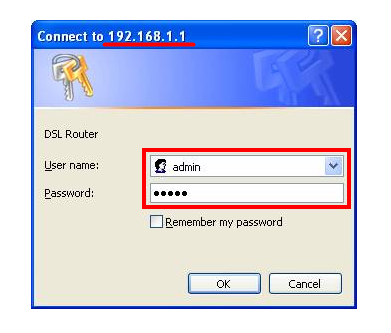

• Введите логин и пароль. Обычно это «трудно запоминающаяся» комбинация «admin» и «admin», которую я бы рекомендовал изменить. Возможны и другие варианты — проверьте наклейку внизу роутера. Вы можете указать другое имя пользователя и пароль.
• Зайдите в веб-панель роутера. Для этого введите 192.168.1.1 или 192.168.0.1 в адресной строке браузера.

• Теперь найдите пункт «DMZ». Например, для устройств Asus зайдите в «Интернет» и затем выберите нужный пункт. В маршрутизаторах TP-Link: запись «Перенаправление» и вложенная запись «DMZ». На устройствах D-Link — «Дополнительно» или «Межсетевой экран».

• Сохраните изменения и перезапустите роутер.
• Разрешите использование DMZ, выбрав «Enabled» или «Enable».
• Введите IP-адрес устройства.

Как перенастроить оптический модем ONT-терминал в режим моста.

В отличие от модемов ADSL, оптические модемы (терминалы ONT) обычно настраиваются удаленно службой технической поддержки провайдера. Почему? Причина в том, что помимо перенастройки клиентского оборудования необходимо перенастроить порт на стороне провайдера. Поэтому алгоритм перенастройки типа подключения на терминале ONT следующий: вы вызываете техподдержку провайдера и сообщаете, что вам необходимо перенастроить оптический модем в режиме моста. Необходимые настройки загружаются в устройство удаленно, и порт на устройстве OLT станции перенастраивается.

Я решил написать небольшую заметку с простыми пояснениями о том, что такое режим моста и режим маршрутизатора в модеме ADSL. Я не буду здесь писать, какой режим лучше или хуже, и понятно, что все зависит от стоящей впереди задачи. Попробую на пальцах объяснить, чем они отличаются, и вы уже решаете, что лучше: мост или роутер. Названия режимов происходят от английских слов bridge (мост) и router (роутер). То есть предложения о том, что модем работает в режиме моста или в режиме роутера, также будут правильными.

Теперь о различиях. Модем ADSL, работающий в режиме моста, представляет собой не что иное, как адаптер между кабелем телефонной розетки и сетевым кабелем, который подключается к сетевой карте компьютера. Поскольку напрямую подключить телефонный кабель к сетевой карте невозможно, необходимо что-то, к чему мы будем подключать телефонный кабель ко входу и выходу, мы получим стандартный сетевой кабель. Это модем ADSL, и в режиме моста он выполняет только эту функцию: адаптер. Это может показаться не знакомым, но это действительно так. В этом режиме модем ничего делать не может. Для подключения к Интернету необходимо пройти авторизацию у провайдера и получить настройки сети (внешний IP-адрес). Поскольку модем находится в режиме моста, это всего лишь адаптер, эта операция возложена на компьютер. То есть вы настраиваете сетевое соединение с провайдером на своем компьютере, вводите там свое имя пользователя и пароль и подключаетесь к Интернету по мере необходимости.

Теперь режим роутера. В этом режиме модем ADSL вместе с функцией адаптера уже является более умным сетевым устройством. Можно сказать, что в этом режиме модем ADSL — это небольшой компьютер, который предоставляет некоторые услуги для вашего персонального компьютера. Теперь не ваш компьютер аутентифицирует и получает сетевые настройки, а ADSL-модем. Для этого необходимо предварительно ввести необходимые параметры подключения и, конечно же, логин и пароль, которые вам дал провайдер. Модем ADSL сам свяжется с провайдером и установит соединение. Даже если компьютер выключен, модем все равно сможет поддерживать подключение к Интернету. Поэтому, если у вас есть модем с точкой доступа Wi-Fi, то через него можно выходить в Интернет, например, с коммуникатора или ноутбука, не включая основной компьютер. Когда модем работает в режиме маршрутизатора, встроенный в модем межсетевой экран становится активным. В этом режиме ваш компьютер немного более защищен от внешнего мира. Также становятся доступными другие функции (в зависимости от модема), такие как встроенный DHCP-сервер.

Таким образом, вы можете только догадываться, каковы преимущества модема ADSL в режиме «моста», а какие — в режиме «маршрутизатор». Например, если внешний IP-адрес должен быть назначен специально для компьютера, модем должен работать в режиме моста, а если вы хотите использовать встроенный межсетевой экран модема, то он (модем) должен быть настроен в режиме маршрутизатора. Если есть устройства Wi-Fi (телефоны, коммуникаторы, ноутбуки и т.д.) и модем имеет точку доступа Wi-Fi, то его также необходимо настроить в режиме роутера.

В этой статье я расскажу вам, что такое DMZ-хост или сервер на маршрутизаторе. А также как открывать двери с помощью функции DMZ. Поскольку вы уже читаете эту статью, вы, вероятно, уже знаете, что такое виртуальный сервер и зачем это нужно делать. Если нет, читайте здесь. Короче говоря, вам нужно открыть порт на маршрутизаторе, когда вы обмениваетесь файлами со своего компьютера с другими пользователями Интернета. Например, для работы FTP-сервера на домашнем ПК, торрент-клиента или сетевой игры. В этой статье мы узнаем, как открыть сразу все порты с помощью так называемого DMZ-хоста на примере роутеров TP-Link, Asus, Zyxel Keenetic и Tenda

ASUS

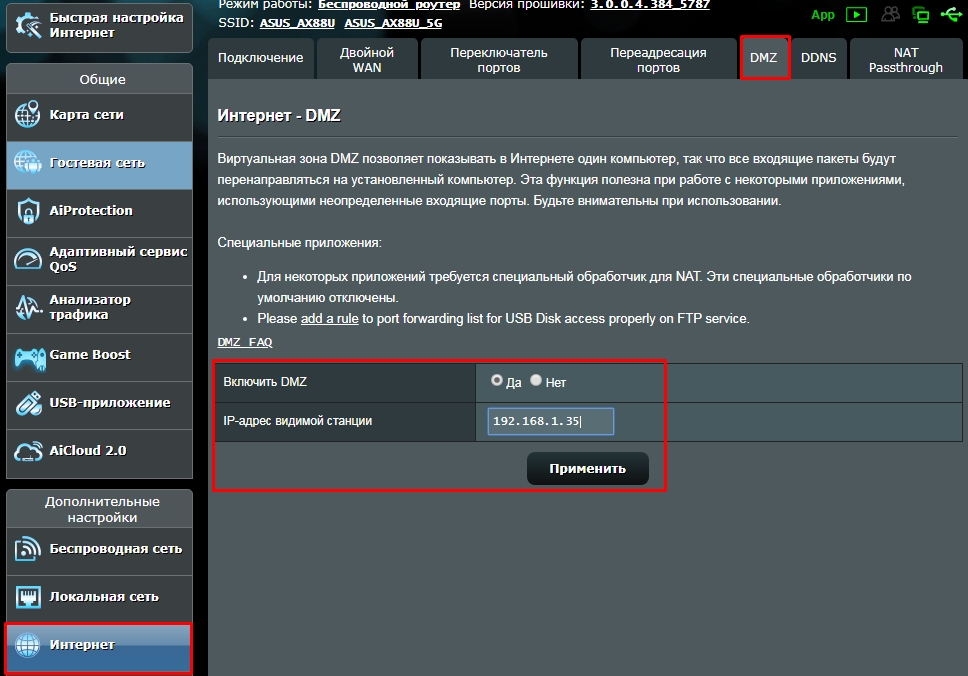

Находим слева раздел «Интернет», потом переходим на соответствующую вкладку. Активируйте функцию и введите адрес хоста. Не забудьте в конце нажать «Применить».

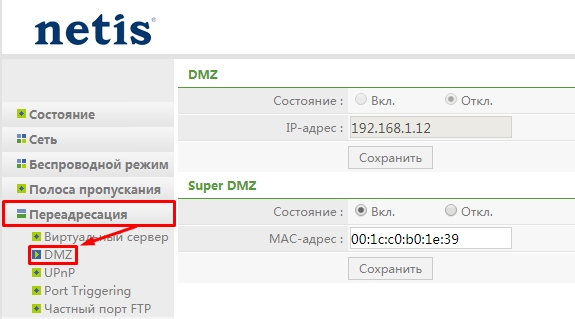

Netis

Нужная нам функция находится в разделе «Пересылка», поэтому включаем хост, вводим IP и «Сохранить».

Переадресация всех портов на хост локальной сети (организация DMZ-хоста)

Иногда в локальной сети Keenetic возникает задача организовать узел DMZ (это может быть веб-сервер, сетевой видеорегистратор, IP-камера или другое устройство), у которого все порты открыты и, таким образом, обеспечивается полный удаленный доступ к нему из Интернета. Хост DMZ не является сегментом DMZ; хост с открытыми портами не изолирован от внутренней сети и не защищен встроенными средствами безопасности (межсетевой экран и NAT).

Важно!

1. Перенаправление портов будет работать только в том случае, если интернет-центр Keenetic использует белый (публичный) IP-адрес для доступа в Интернет. Дополнительные сведения см. В статье «В чем разница между« белым »и« серым IP-адресом?»
2. Рассмотренный в статье пример — частный случай и не лучший вариант с точки зрения безопасности соединения. Используйте эту опцию, только если вы не знаете, какие порты и протоколы используются на сервере или сетевом устройстве. В этом случае безопасность должна быть реализована непосредственно через устройство, на котором открыты все двери. При переадресации портов рекомендуется открывать только определенные порты и протоколы, которые необходимы для работы сервера или сетевого устройства.

Перед настройкой правила переадресации портов зарегистрируйте устройство в интернет-центре на странице «Список устройств» и включите параметр «Фиксированный IP-адрес», указав локальный IP-адрес для этого хоста.

Затем на странице «Пересылка» необходимо создать правило переадресации для всех портов.

Включить правило переадресации портов.

В поле «Ввод» нужно указать правильное значение. Выберите соединение или интерфейс, через который интернет-центр Keenetic получает доступ в Интернет и на котором используется публичный IP-адрес (в нашем примере это «Провайдер»). В большинстве случаев вам следует выбрать интерфейс «Провайдер». Если ваше интернет-соединение осуществляется через авторизованное соединение PPPoE, PPTP или L2TP, вам необходимо выбрать соответствующее соединение.

В поле «Вывод» выберите устройство, соединение или интерфейс, на которые будет перенаправляться соответствующий трафик (в нашем примере это серверный компьютер, зарегистрированный в домашней сети).

В поле «Протокол» выберите значение «TCP / UDP (все порты и ICMP)» из списка предустановок (это значение является первым в списке).

В поле «Расписание» вы можете добавить расписание, по которому будет работать это правило.

Важно! Нет необходимости делать дополнительную настройку межсетевого экрана, потому что при использовании правила переадресации Интернет-центр самостоятельно открывает доступ к указанным портам и протоколам

Полная победа над MGTS и роутером Sercomm RV6688 RV6699

Вот это красиво! Он имеет 4 гигабитных порта Ethernet и подключается к сети GPON, обеспечивает доступ в Интернет, телефон и телевидение.

Отсюда постановка задачи:

1. Раздача интернета через второй роутер, без двойного NAT — так называемый режим моста
2. Использование IP-телефонии без аналогового телефона

Решения, доступные в Интернете:

1. Роутер переведен в режим моста через панель администрирования, порты 1,2,3 будут соединены с vlan интернетом, доступ к роутеру возможен только через Wi-Fi, у которого больше нет интернета. Фактически, вся коробка превращается в управляемый коммутатор, и вы можете использовать только Интернет.
2. Есть описание, как найти пароль для телефонной учетной записи.

Мое решение позволяет перенастроить «изнутри» Sercomm RV6688 таким образом, чтобы:

Порт 1 — Интернет

Порт 2 — телефония

Порт 3 — доступ к локальной сети и Wi-Fi

Подключаемся по wifi или к порту 3. Получаем доступ к панели веб-администрирования роутера и блокируем TR-096, чтобы не слетали настройки, меняем логин и пароль на свои (как именно — несложно поиск в Интернете). На всех интерфейсах WAN укажите режим маршрутизации, статический IP-адрес 0.0.0.0 и подсеть 255.255.255.0

Подключаемся к роутеру по ssh, указав ip 192.168.1.254 и авторизуемся с паролем, который был указан в p1

Мы используем уязвимость, вводя команду traceroute; / bin / sh и войдите в busybox с учетной записью с правами root

По умолчанию файловая система монтируется в режиме чтения. Мы записываем:

монтировать -o remount + w /

Затем введите команду, чтобы просмотреть текущие настройки моста

Примечание: на фото я уже удалил с моста порты 1 и 2 (eth0.0 и eth1.0.

выполняем следующие команды:

brctl delif br0 eth0.0

brctl delif br0 eth1.0

brctl addbr brwan

brctl addif brwan eth0.0

brctl addif brwan rwan0.30

brctl addbr brsip

brctl addif brsip eth1.0

brctl addif brsip rwan1.10

ifconfig brwan вверх

ifconfig вскакивает

Первым delif brctl мы извлекаем физические порты из основного моста, затем создаем новые и подключаем необходимые порты к мостам. Кидаем их. После этого все уже должно работать.

Чтобы при перезапуске роутера настройки не улетали, пишем в скрипт запуска команды, которые указывают ожидание 20 секунд и отключают ipv6 для большей стабильности работы:

Нажмите i, введите код ниже, нажмите esc, введите: wq и введите

brctl delif br0 eth0.0

brctl delif br0 eth1.0

brctl addbr brwan

brctl addif brwan eth0.0

brctl addif brwan rwan0.30

brctl addbr brsip

brctl addif brsip eth1.0

brctl addif brsip rwan1.10

ifconfig brwan вверх

ifconfig вскакивает

эхо 1> / proc / sys / net / ipv6 / conf / all / disable_ipv6

После этого вы можете перезапустить роутер.

Информация публикуется в информационных целях, все действия вы выполняете на свой страх и риск

После создания моста IP-адрес может по-прежнему не доходить до интерфейса, подключенного к мосту со стороны пользователя, что случилось со мной. В моем случае проблема оказалась в привязке МГТС MAC-адреса к IP. Мне пришлось не только изменить MAC-адрес порта моей Mikrotika (после того, как IP не пришел), но и изменить MAC-адрес оптоволоконного интерфейса, включенного в мост, на произвольный. После этого все наладилось! Ну, это нужно добавить в сценарий после SLEEP 20S перед остальными командами.

ifconfig rwan0.3 не работает

ifconfig rwan0.3 hw эфир 11: 11: 33: 33: 77: 77

D-Link

Темная прошивка

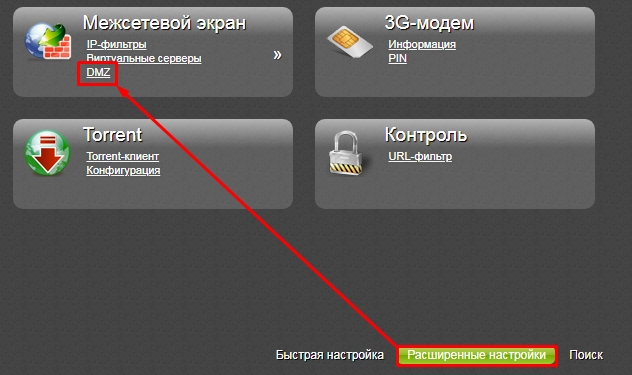

Внизу выберите «Дополнительные настройки» и найдите нашу функцию в разделе «Брандмауэр».

Легкая прошивка

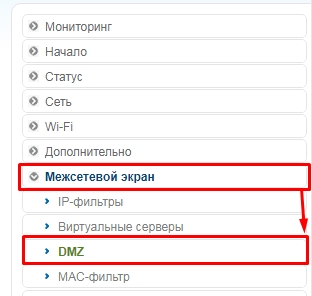

Находим сервис в разделе «Межсетевой экран».

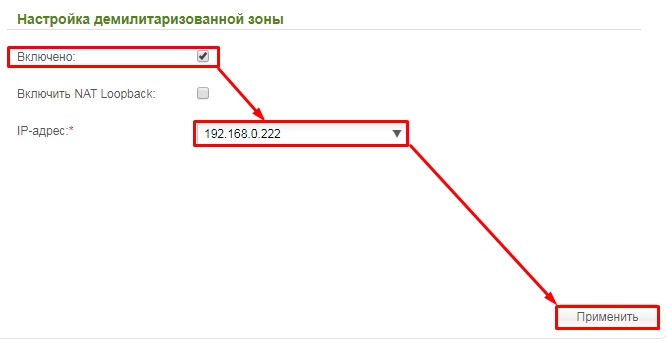

Активируйте функцию и введите адрес устройства. Кстати, вы можете выбрать адрес из уже подключенного списка. Наконец, нажмите «Применить». В некоторых моделях вы можете увидеть функцию «NAT Loopback», эта функция, которая позволяет вам контролировать пакеты, покидающие локальную сеть во внешнюю среду (Интернет), с помощью брандмауэра. Если у вас слабое устройство, не стоит его включать, так как оно сильно нагружает процессор роутера.

Видео по настройке DMZ Host на маршрутизаторе

Первоисточник

Первое, что нужно знать о демилитаризованной зоне, это то, что это, прежде всего, военный термин, происходящий от обозначения «демилитаризованная зона». Это означает определенный участок территории, расположенный между двумя враждующими государствами. На нем запрещены любые формы военной деятельности, будь то спецоперация, диверсия или шпионаж.

Причины появления демилитаризованных зон

В настоящее время все реже и реже можно встретить компании без компьютеров. А там, где есть компьютеры, есть еще и внутренняя локальная сеть, которая их объединяет.

Само по себе наличие общей внутренней локальной сети очень практично и безопасно. Но с появлением всемирной паутины все стало немного сложнее. Сейчас подавляющее большинство компаний пользуются услугами всемирной паутины, что значительно облегчает рабочий процесс, так как каждый может найти любую интересующую его информацию за считанные секунды.

Но с развитием Интернета возникла и угроза проникновения извне в общую локальную сеть компании. Прежде всего, это были компании, делающие общедоступные Интернет-услуги доступными любому пользователю Всемирной паутины. Опасность заключалась в том, что злоумышленник, получив доступ к веб-сервису, также мог получить доступ к личной информации, хранящейся на любом из компьютеров, подключенных к внутренней локальной сети. Это вызвало ряд трудностей, которые решаются созданием DMZ.

Zyxel Keenetic

Новая прошивка

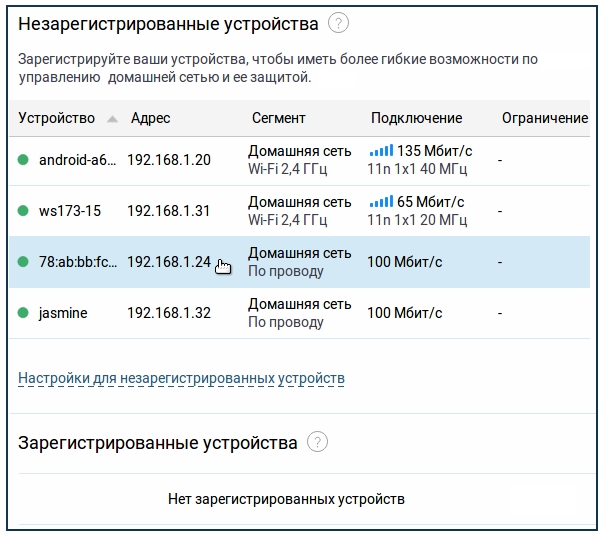

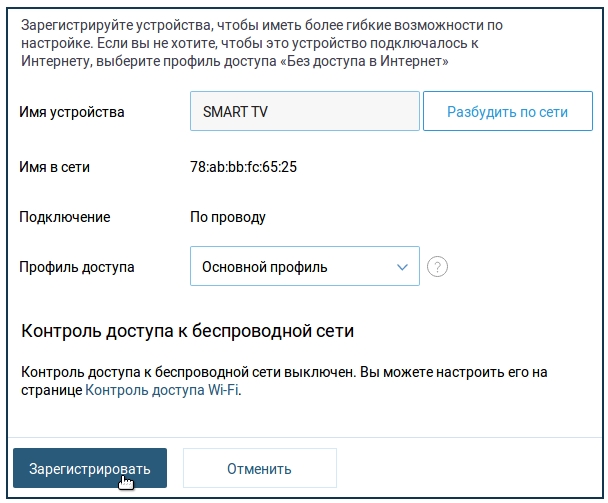

Перед добавлением подключенного устройства его необходимо зарегистрировать. Перейдите в раздел «Список устройств», там вы увидите два списка: «Незарегистрированные» и «Зарегистрированные» устройства. Чтобы зарегистрировать устройство, щелкните нужное устройство.

Введите свое имя и нажмите кнопку регистрации.

После этого данное устройство появится в списке «Регистрация» — найдите его там и снова зайдите в настройки. Необходимо отметить поле «Постоянный IP-адрес».

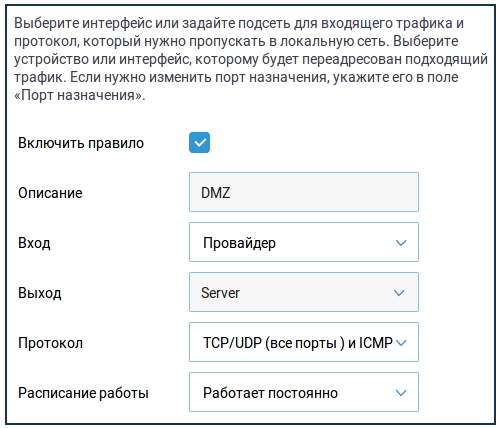

Заходим в «Пересылка» и создаем правило:

• Протокол: установите параметр «TCP / UDP (все порты и ICMP)».
• Описание — Для удобства назовите ее «DMZ».
• Часы работы: Здесь вы можете установить режим работы, но очень часто сервер «Работает постоянно».

• Ставим галочку «Включить правило».
• Логин: Здесь нужно указать соединение, через которое у вас есть Интернет.
• Выход: здесь указываем имя устройства, которое вы добавляете в DMZ.

Старая прошивка

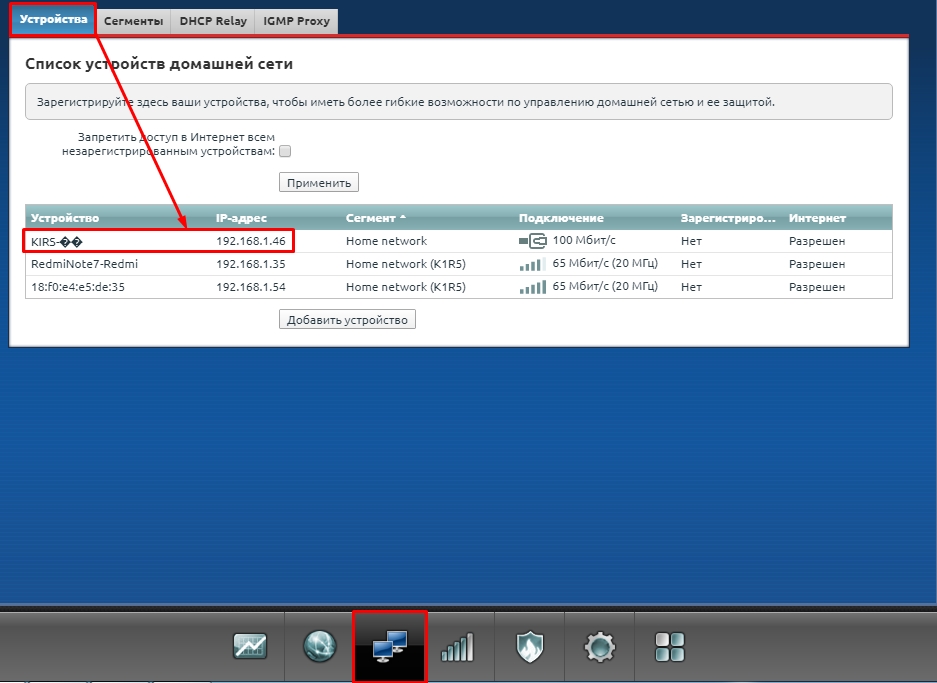

В разделе «Домашняя сеть» (у него есть значок с двумя мониторами) перейдите на вкладку «Устройства» и выберите из списка устройство, которое будет хостом DMZ. Если устройство не подключено, вы можете добавить его, однако вам необходимо точно знать его MAC-адрес.

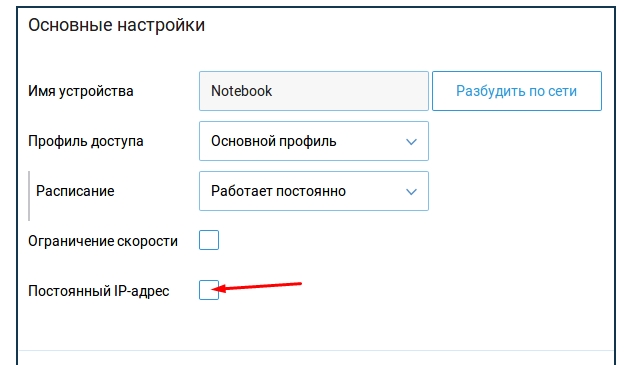

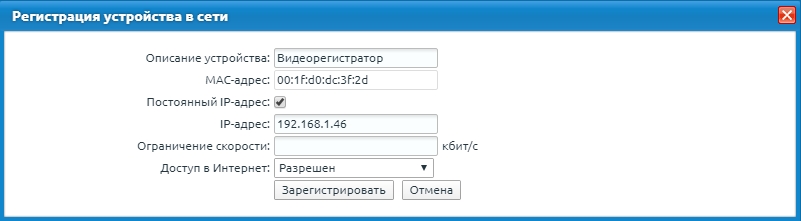

Введите описание и обязательно установите флажок «Постоянный IP-адрес». Также в строке «Доступ в Интернет» должно быть «Разрешено». Нажмите «Зарегистрироваться».

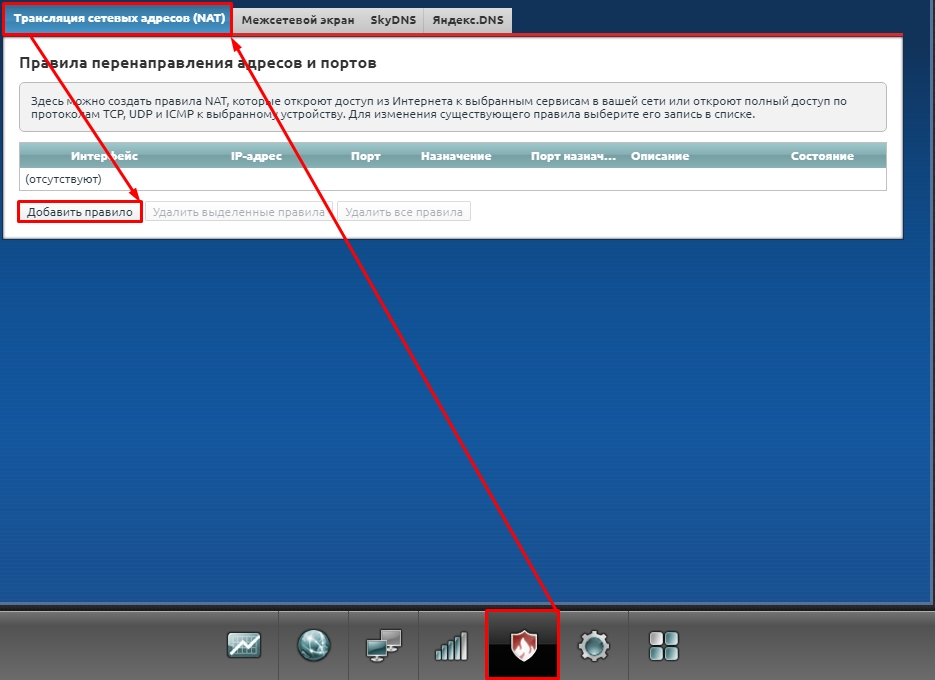

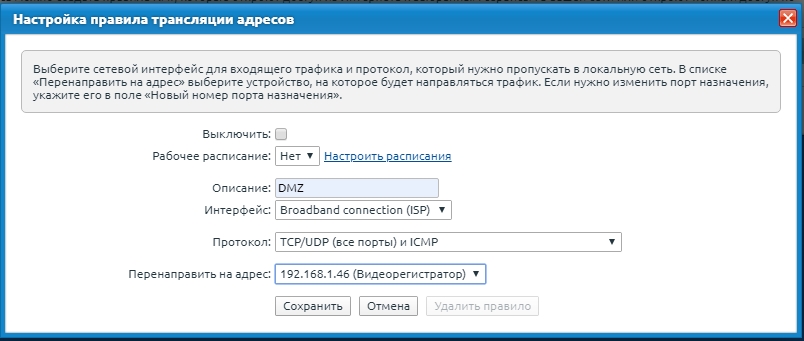

Теперь перейдите в раздел «Безопасность» и на вкладке «Трансляция сетевых адресов (NAT)» нажмите кнопку «Добавить правило».

Теперь вам необходимо ввести следующие данные:

• Перенаправить на адрес: здесь мы выбираем наш сервер.

• Описание: Назовите это «DMZ», чтобы избежать путаницы, но имя может быть любым.
• Протокол: здесь мы вводим только одно значение: TCP / UDP (все порты и ICMP).
• Интерфейс — здесь нужно выбрать именно то соединение, через которое у вас есть Интернет. Эти данные можно посмотреть в разделе «Интернет».

Нажмите кнопку «Сохранить».

Как организовать сеть внутри облака VMware

Оптимизация передачи многоадресного трафика в локальной сети с помощью IGMP snooping

Виртуальная сеть в облаке мало чем отличается от физической сети: она может быть изолированной или нет, с внешней или внутренней маршрутизацией на основе IPv4 или IPv6. По надежности и емкости виртуальные сети по сравнению с физическими имеют следующие преимущества:

• возможность развертывания без нарушения работы систем.
• независимость от оборудования;
• возможность быстрой инициализации;

Сеть в облаке VMware можно организовать с использованием различных сценариев. Остановимся на каждом из них подробнее.

Эти типы сетей с внешней маршрутизацией часто называют внешними сетями, которые, по сути, являются входом и выходом из внешнего мира. Например, доступ в Интернет или доступ к этой сети извне с помощью технологий удаленного доступа.

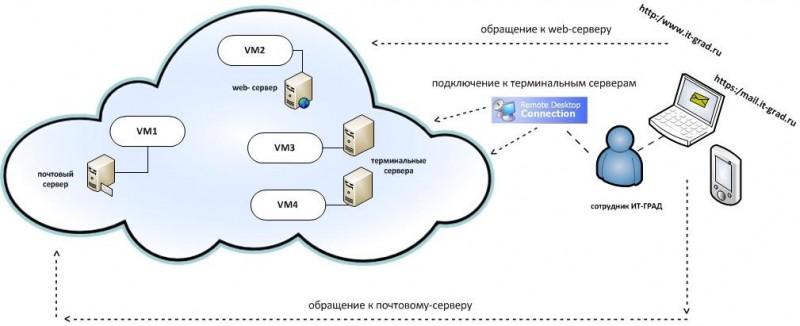

Рисунок 1. Пример фрагмента внешней маршрутизируемой сети компании ИТ-ГРАД

Для создания внешней сети в облаке администратор vSphere создает отдельную группу портов с необходимыми параметрами

При формировании сегмента сети важно правильно указать шлюз, параметры одного или нескольких DNS-серверов (подробнее о DNS будет сказано ниже), а также определить диапазон IP-адресов с соответствующей маской подсети. Каждая сеть должна иметь собственное имя, поэтому на этапе настройки указываются ее имя и описание

Если вы планируете выдавать публичные (белые) адреса в сегменте, соответствующие правила создаются в таблице маршрутизации на маршрутизаторе.

Рассмотрим на примере IT-GRAD пример внешней сети, маршрутизированной в облако, со ссылкой на рисунок 1. Здесь мы видим наличие так называемых публичных хостов, доступ к которым извне должен быть постоянно организован с круглосуточным доступом доступность.

Любой пользователь из любой точки мира может получить доступ к сайту компании www.it-grad.ru. В частности, сотрудники самой компании могут работать удаленно, подключаясь к терминальным серверам, на которых установлены необходимые приложения, а также используя Outlook Web Access для доступа к электронной почте через Интернет. Как правило, публичные серверы, доступ к которым организован извне, отделены от внутренних ресурсов.

Для реализации этого сценария может потребоваться выделить четыре белых IP-адреса для каждой виртуальной машины для доступа к ней из внешних сетей через Интернет. Однако возможен и другой вариант, когда для текущего сценария будет достаточно иметь белый IP-адрес, и в этом случае необходимо будет настроить брандмауэр и настроить правила публикации для каждого из серверов, расположенных во внешней сети.

Преимущества и недостатки

Основное преимущество технологии — простота установки. На многих моделях маршрутизаторов вам просто нужно найти элемент DMZ в веб-интерфейсе и активировать его. Но и у этой особенности есть свои недостатки.
Одним из основных недостатков является то, что DMZ небезопасна, как и переадресация портов. Особенно опасна функция хоста DMZ, которая открывает более одного порта, но несколько, делая возможным полный доступ к устройству из внешней сети. Некоторые крупные компании создают для этих целей отдельную сеть, в то время как сеть, созданная для DMZ, может быть доступна только через другой маршрутизатор.

Еще один недостаток — необходимость для маршрутизатора иметь белый IP-адрес. Без этого технологии не работают.
